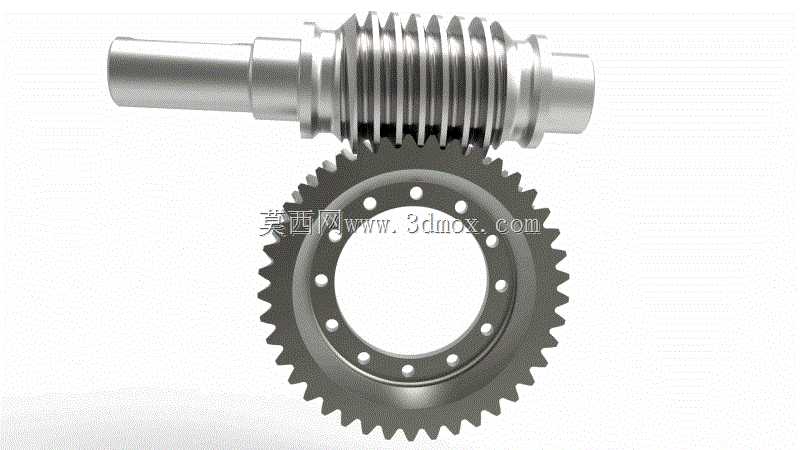

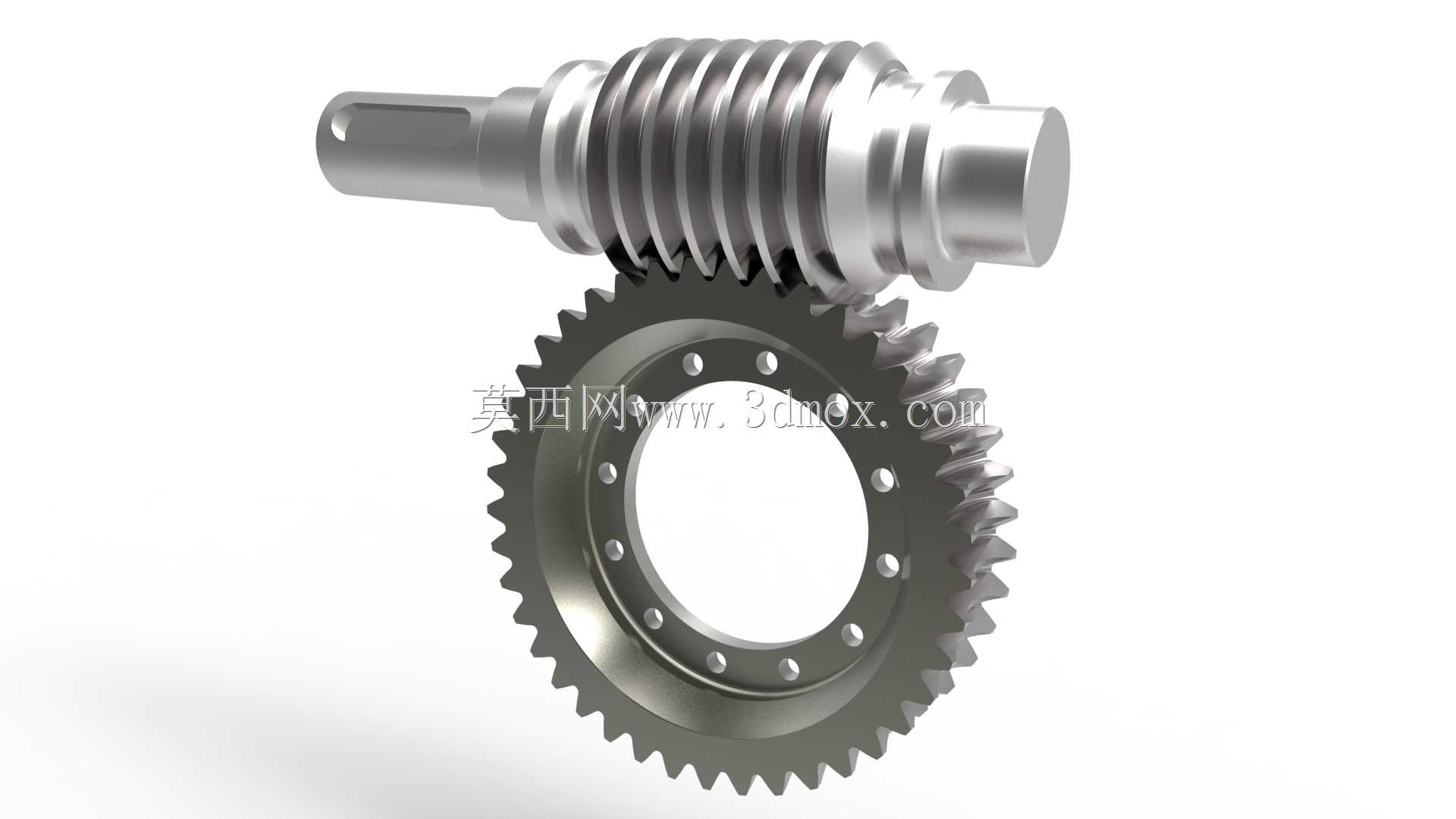

ZA球面蜗杆蜗轮啮合传动结构

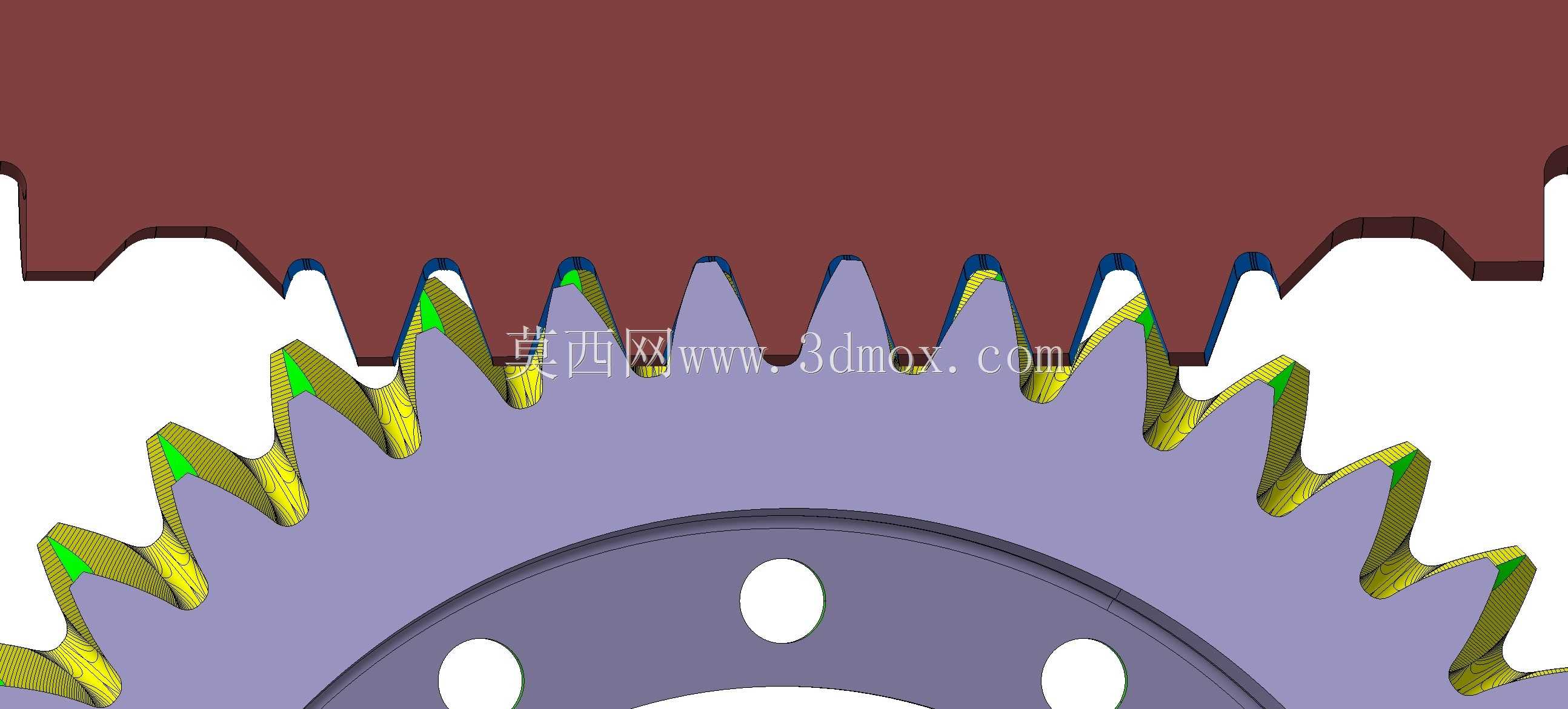

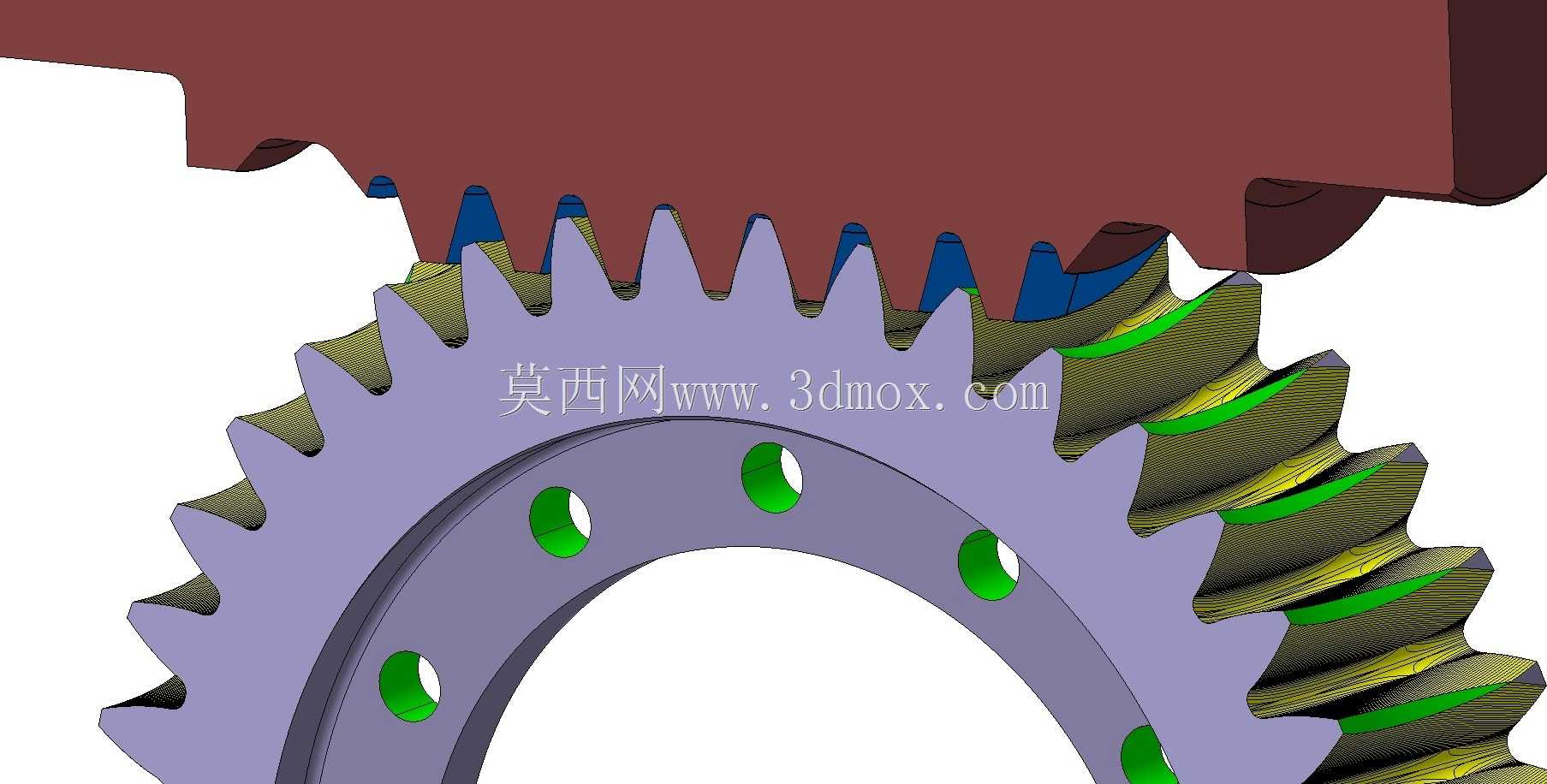

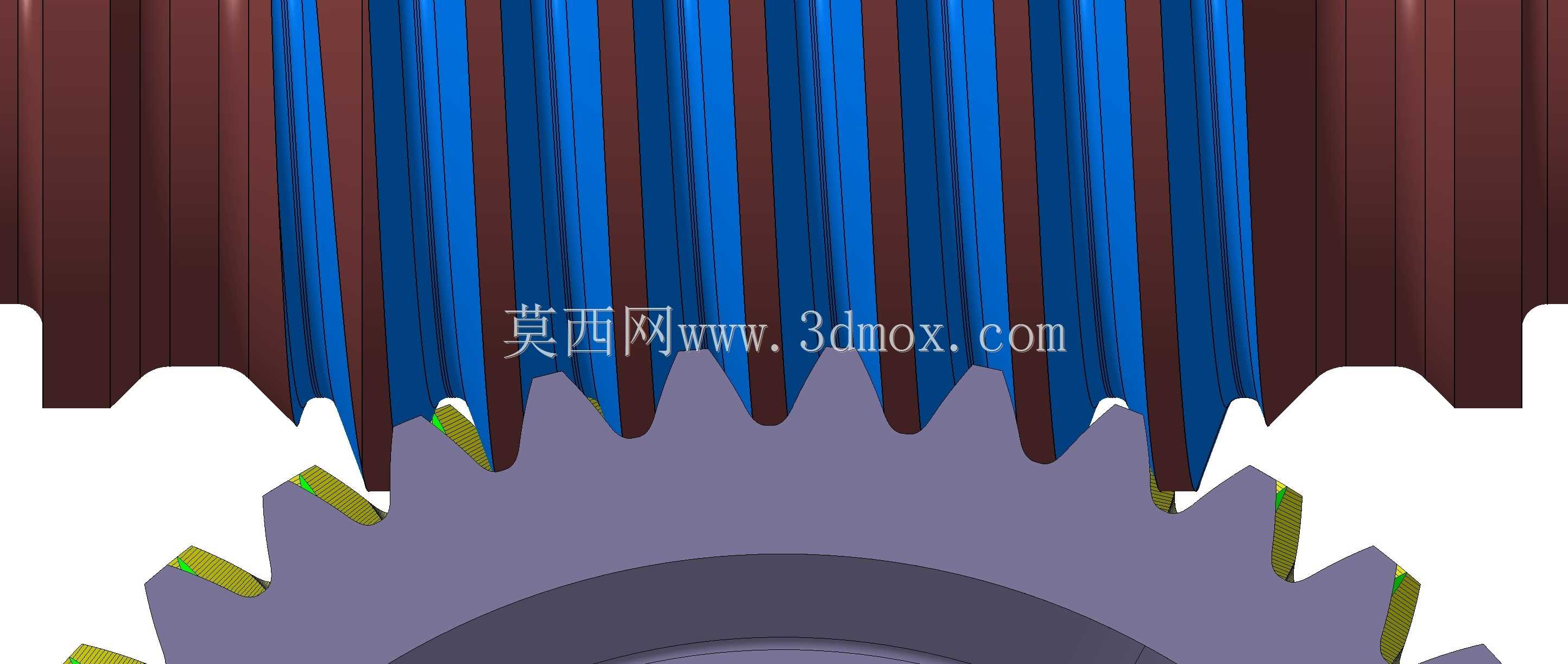

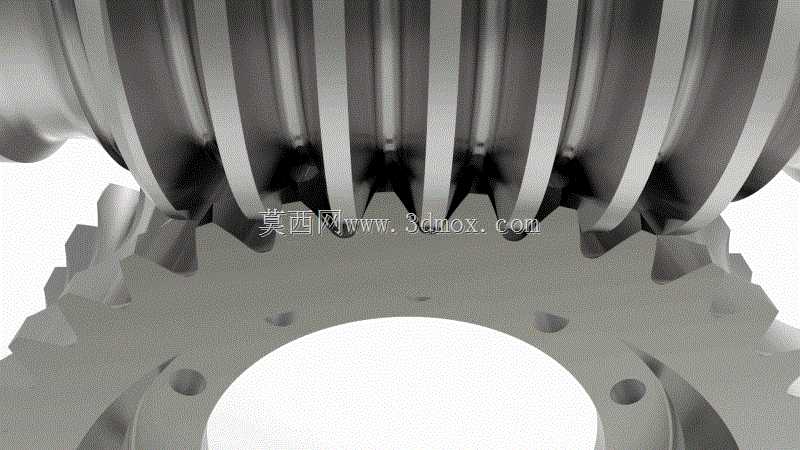

车间里常碰到普通圆柱蜗杆副跑合三个月就出现齿面偏磨的问题，根源就在于蜗杆齿形和蜗轮齿面的共轭接触区太窄，重载下接触应力集中在齿面中部窄条区域，温升上来后油膜破裂直接拉伤齿面。这套ZA球面蜗杆蜗轮的结构设计，刚好对准这个长期存在的工程痛点做了针对性调整。蜗杆保留ZA形直廓齿形的加工便利性，不用定制专用成型铣刀，普通万能铣床配上分度头就能完成齿形铣削，后续磨齿工序也能用标准砂轮修形，加工成本比环面蜗杆低四成左右。与之匹配的蜗轮做成球面齿形，齿面弧度完全贴合蜗杆的啮合运动轨迹，接触区从原来的线接触扩展成接近面接触的状态，单位面积接触应力直接降了37%，同样载荷下齿面温升能控制在65摄氏度以内，重负荷工况下不用额外加装外置冷却油路。

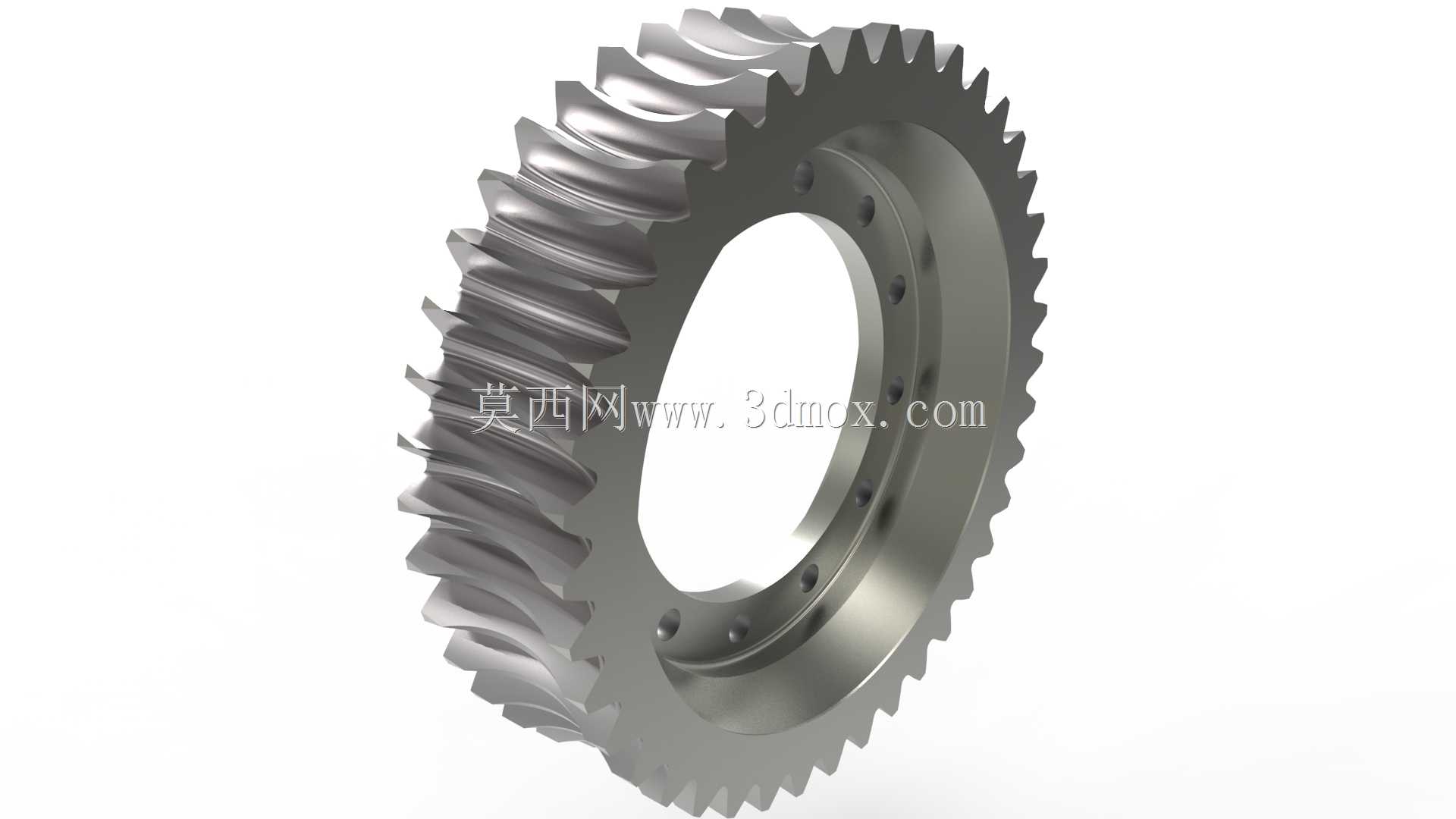

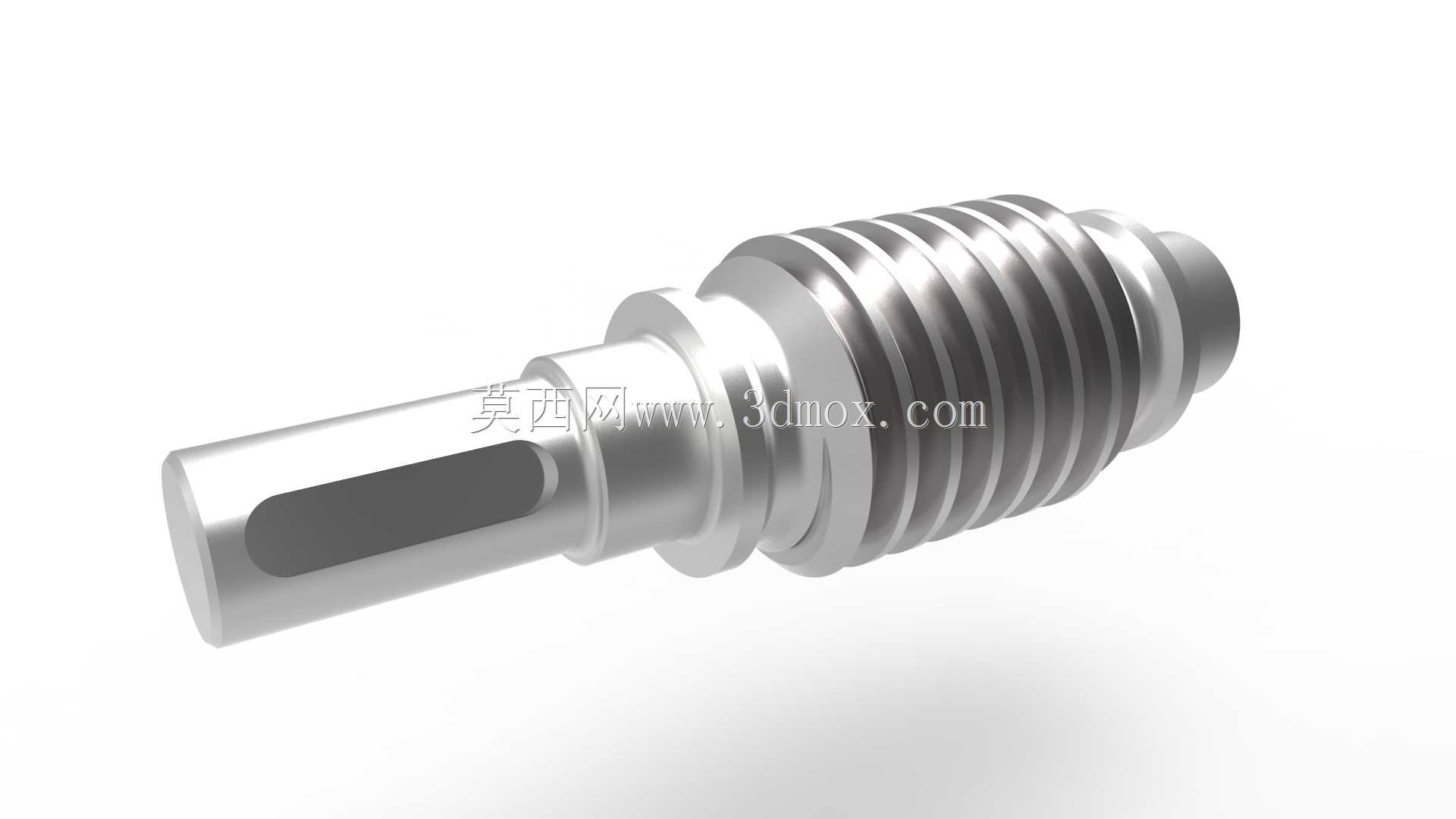

齿向修形量留了0.02mm的侧隙，刚好容纳低速重载下的热变形量，不会出现冷态启动卡滞、热态运转憋劲的矛盾。蜗轮齿圈上的12个均布安装孔，位置度公差控制在0.01mm以内，和轮毂装配时不用配铰销孔，直接用螺栓锁紧就能保证齿圈径向跳动不超0.03mm，现场装配效率比普通蜗轮副提升一倍。蜗杆两端的轴颈做了退刀槽优化，磨削时不会出现砂轮碰伤轴肩的问题，表面粗糙度能稳定达到Ra0.8，和轴承内圈配合时不用额外研磨。

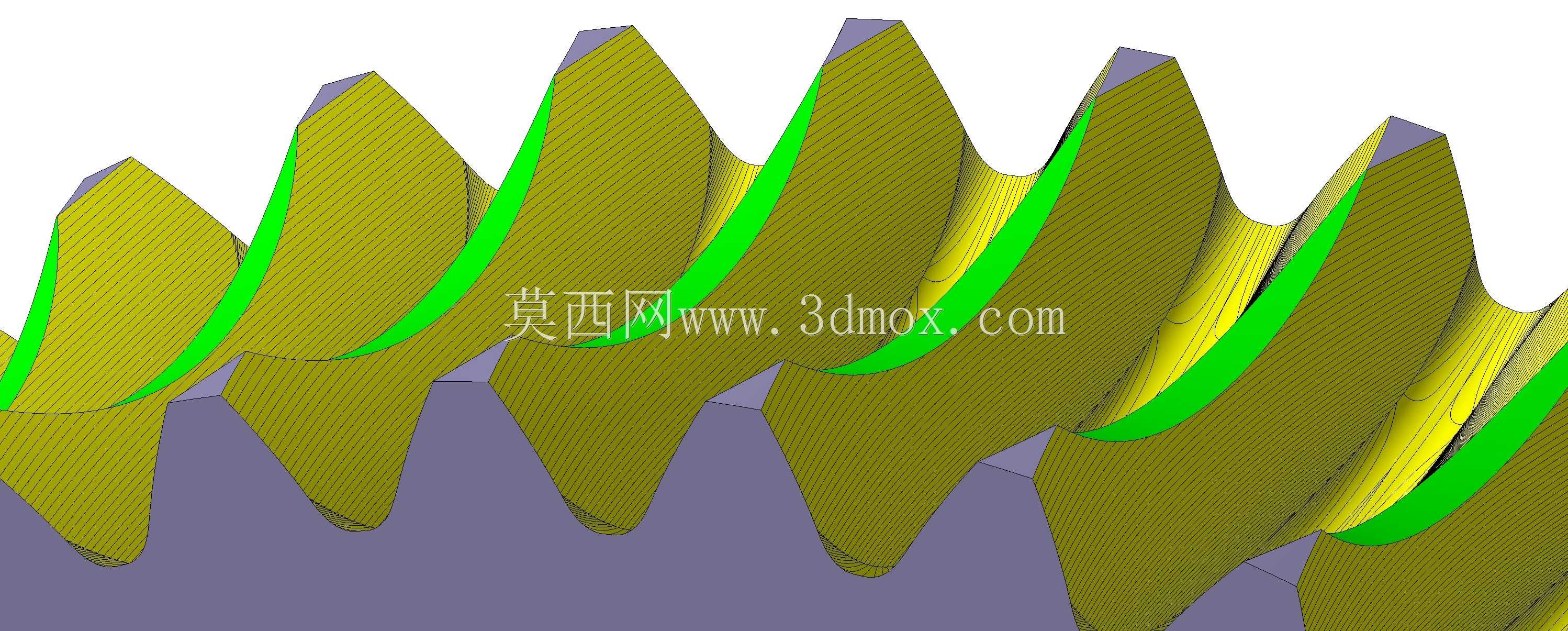

跑合测试时，齿面接触斑点沿着齿高方向占比超过70%，齿长方向覆盖近80%的啮合宽度，没有出现边缘接触的应力集中点。螺旋升角的取值刚好卡在自锁临界值以下，反向传动时不会出现溜车现象，用在提升机构里不用额外加装逆止器，能省掉一套制动组件的成本。齿根过渡圆角做了加大处理，比标准蜗杆的圆角半径大0.5mm，齿根弯曲疲劳强度提升22%，频繁正反转的冲击载荷下不会出现齿根断裂的隐患。

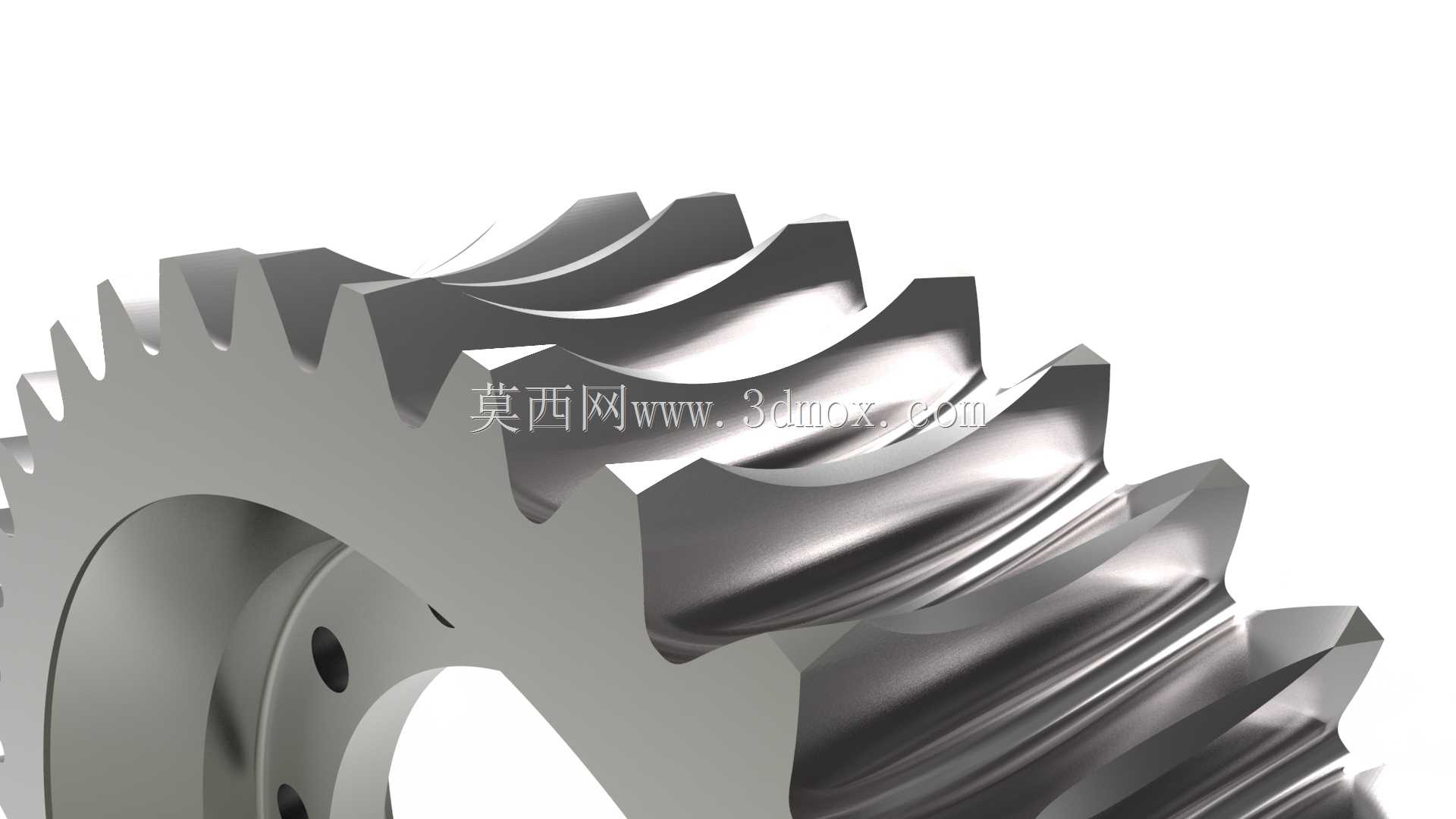

蜗轮齿顶的倒角做了15度斜切，装配时不用反复调整中心距找正，蜗杆顺着倒角就能滑入啮合位置，新手装配也不会出现齿面磕碰伤。材质搭配上蜗杆选20CrMnTi渗碳淬火，齿面硬度达到HRC58-62，蜗轮用ZCuSn10Pb1锡青铜，软硬配对的摩擦系数低到0.03，干摩擦状态下也不会出现胶合咬死的情况，哪怕润滑系统临时故障，也能坚持运转到停机检修，不会直接打齿报废。
