适配蚊子热端的蓝宝石专业打印挤出头结构

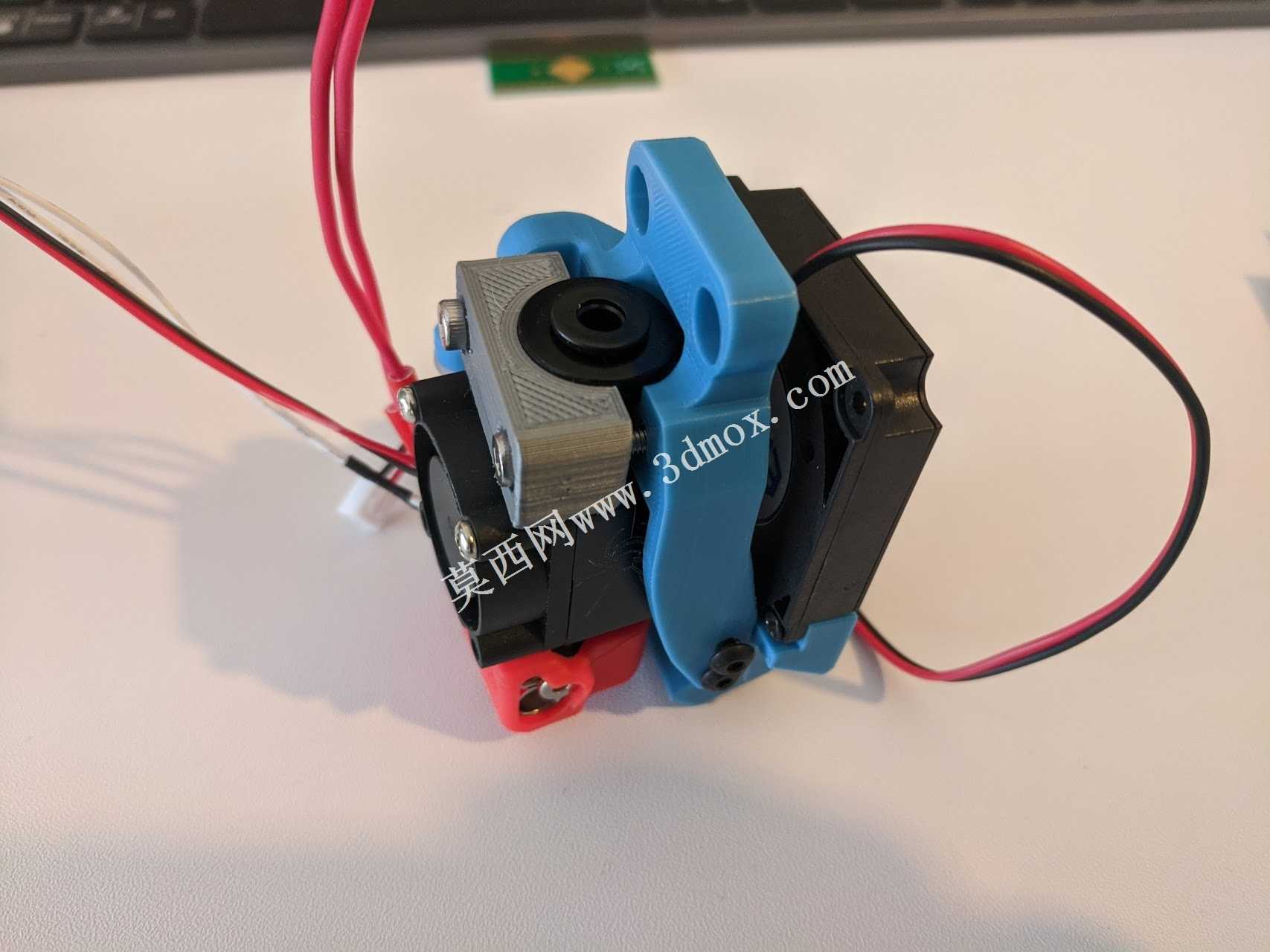

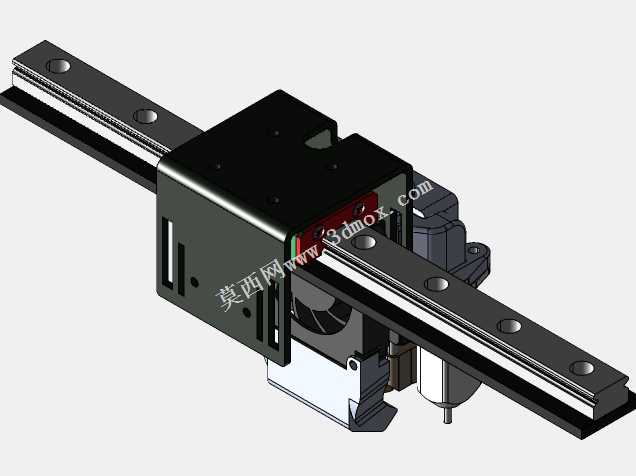

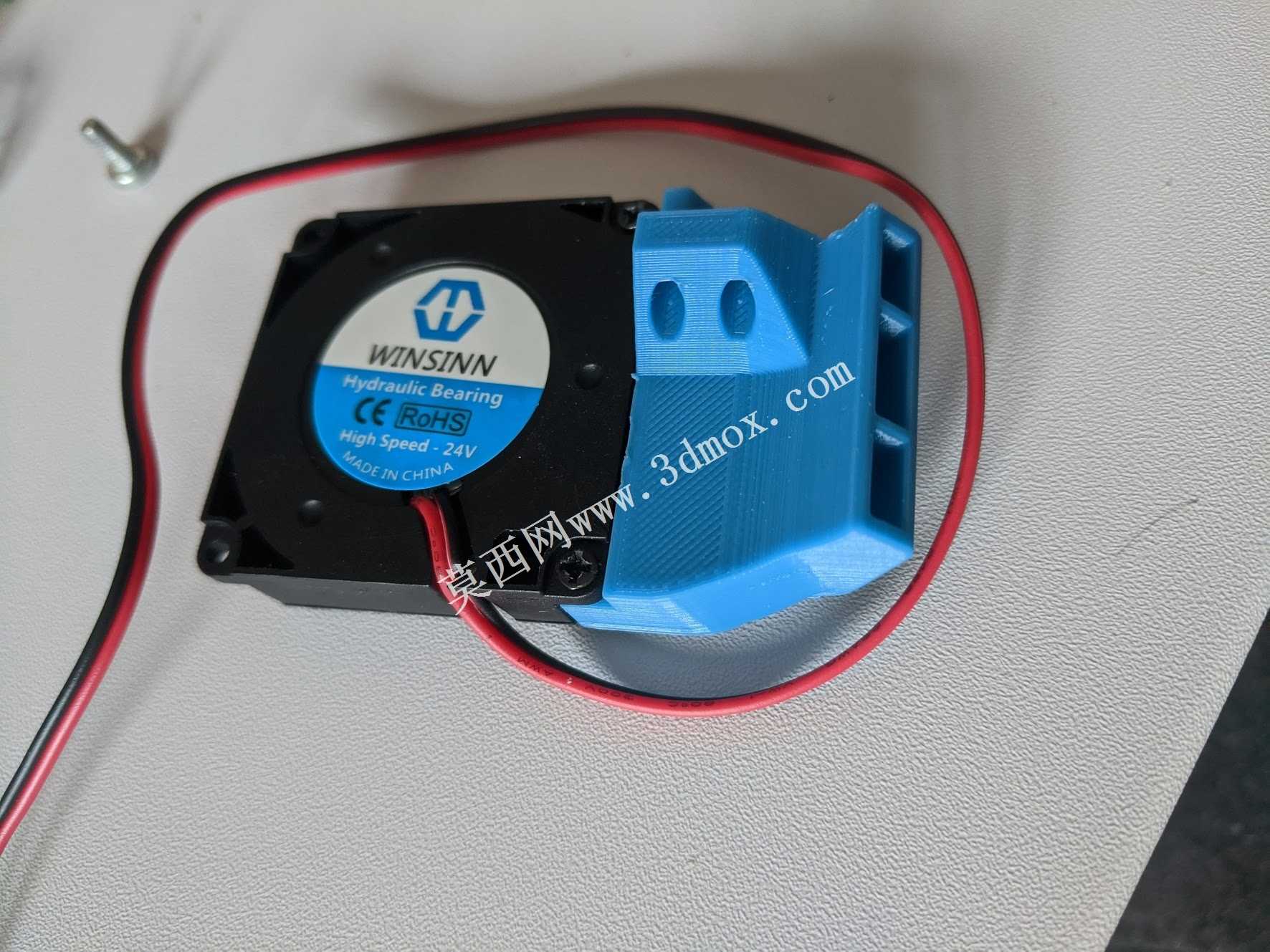

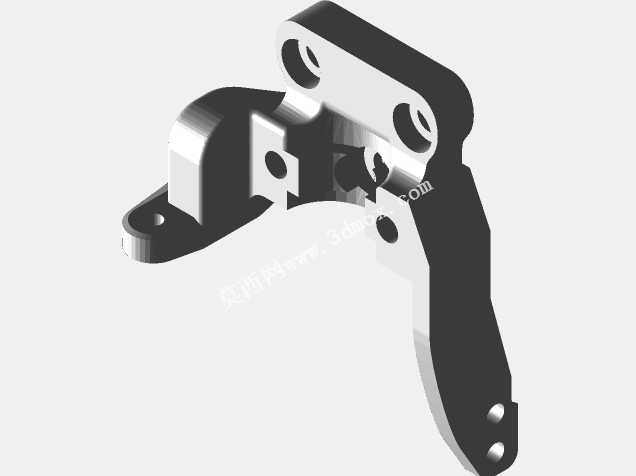

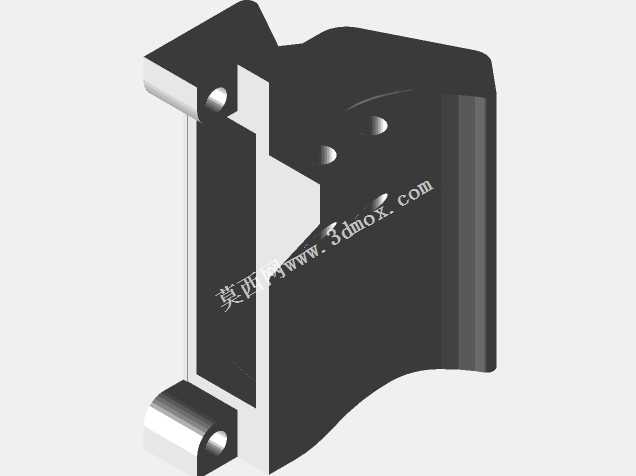

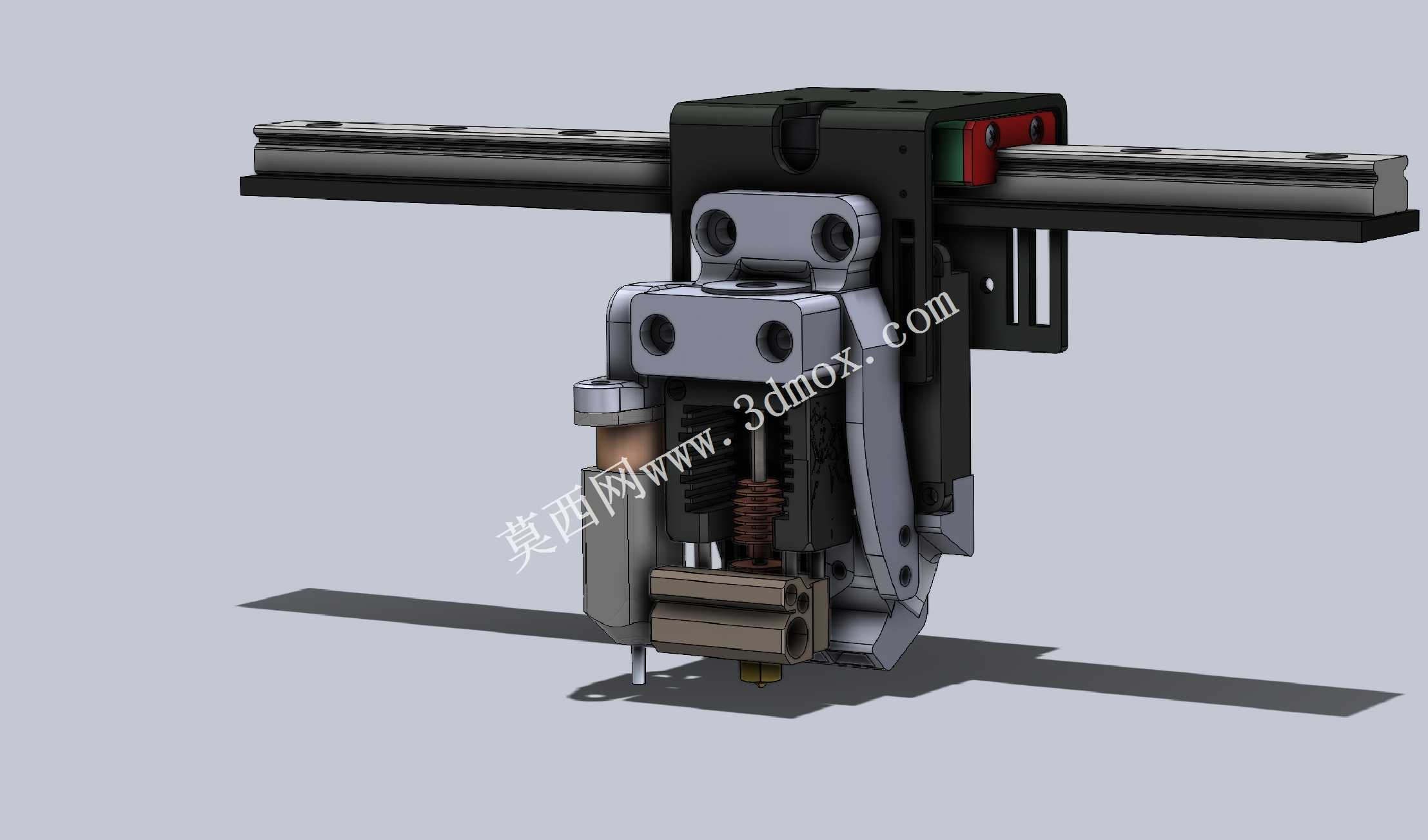

这款适配性改进的打印挤出结构，主要面向桌面级FDM熔融沉积成型3D打印设备的升级改造场景，针对原有蚊子热端搭配常规打印头时存在的末端散热不足、冷段控温失效、传感器适配性差的痛点做了针对性结构优化，可直接替换同安装规格的常规打印头组件，适配搭载E3Dv6热端、3DTouch自动调平传感器的桌面级3D打印设备，在消费级创客DIY设备、小型工业级桌面打印设备、教育场景实训打印设备上都能稳定适配使用。从实际使用功能来看，该结构集成了熔融挤出、热端保温、冷段强制散热、自动调平传感器安装、线性导轨滑动挂载五大核心功能，挤出端采用蓝宝石材质接触喷嘴，能够有效降低高温熔融耗材的粘附概率，减少打印过程中的拉丝、漏料问题，同时提升喷嘴的耐磨性能，在打印碳纤维填充、玻璃纤维填充等磨损性较强的工程耗材时，能大幅延长核心部件的使用寿命。设计过程中优先考虑了现有设备的改装兼容性，整体安装接口完全匹配标准线性导轨的滑块安装孔位，不需要对原有设备的X轴运动结构做打孔、切割等破坏性改装，用户只需要拆卸原有打印头组件，对准安装孔位锁紧固定螺丝，接通风扇供电、热敏电阻、加热棒接线即可完成装配；冷段散热部分采用了侧向进风的强制风冷流道设计，散热鳍片正对风扇出风口，能够在长时间连续高温打印时将冷段温度稳定控制在耗材玻璃化转变温度以下，避免耗材提前软化造成的堵头、断料问题，末端散热结构做了流道收窄优化，即使风扇在打印启停阶段短暂降速，也能维持足够的散热效率，不需要额外修改设备的风扇启停控制逻辑。从安装边界尺寸来看，整体结构在X轴方向的总宽度控制在合理范围内，不会缩小设备原有打印幅面，Y轴方向的突出长度经过优化，打印过程中不会与打印平台、工件夹装结构发生运动干涉，Z轴方向的喷嘴到安装基准面的距离与常规打印头保持一致，更换后不需要重新调整设备的Z轴零点限位，传感器安装位预留了标准的调节间隙，用户可以根据自身使用的自动调平传感器型号微调探测高度，不需要额外设计打印转接支架。结构的运动部分做了轻量化镂空处理，在保证结构刚性的前提下尽可能降低了运动组件的总重量，能够减少X轴高速往复运动时的惯性冲击，提升高速打印时的成型精度，降低传动皮带、导轨滑块的长期磨损，所有走线位置都预留了专用的走线槽与固定点，能够避免打印过程中线缆与运动部件发生剐蹭，提升长期运行的稳定性。
