Nylock防松螺母M58规格三维设计模型

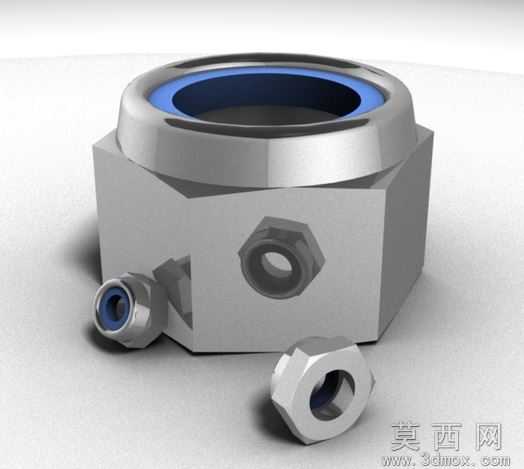

本模型为M58规格Nylock防松螺母的高精度三维设计成果，建模阶段首先以公制螺纹标准为核心依据，先绘制六角外形的基准草图，通过拉伸特征生成螺母基体，再按照M58粗牙螺纹的牙型角、螺距参数，通过螺旋线扫描切除生成标准内螺纹结构，随后在螺母上端嵌入尼龙锁紧圈的环形安装槽，完成尼龙圈的装配建模，整体建模过程严格遵循紧固件的尺寸公差规范，所有倒角、端面厚度、六角对边尺寸均符合国标对应规格的尺寸要求，保证模型的工程实用性。参数设计层面，模型完整还原了Nylock螺母的核心防松结构参数，尼龙圈的内径略小于螺纹大径，装配后尼龙圈会与螺栓螺纹产生过盈挤压，形成可靠的锁紧摩擦力，同时六角头的对边尺寸、螺母整体高度、尼龙圈的厚度与嵌入深度均按照M58规格的行业通用参数设置，可直接用于装配干涉检查、力学仿真分析等工程场景。渲染材质方面，模型采用金属与工程塑料分层材质设置，螺母基体赋予磨砂不锈钢材质，添加细微的金属颗粒纹理与表面粗糙度参数，还原五金件的真实金属质感，上端的尼龙锁紧圈采用深蓝色哑光工程塑料材质，设置合适的漫反射与低反光参数，和金属基体形成清晰的材质区分，渲染时采用柔和的工作室打光方案，突出六角棱边的结构转折与尼龙圈的环形特征，整体视觉效果清晰直观，便于快速识别产品结构。结构原理上，该款Nylock螺母属于有效力矩型防松紧固件，依靠嵌入螺母上端的尼龙圈在螺栓拧入时产生弹性变形，对螺纹副形成持续的径向压紧力，在振动、冲击载荷工况下可有效防止螺纹副松动，相比普通六角螺母具备更优异的防松性能，同时无需额外加装弹簧垫圈、止动垫片等附件，装配便捷性更高，广泛适用于存在振动载荷的机械连接场景。软件兼容层面，模型提供STEP、IGES通用中间格式文件，可兼容SolidWorks、UG、Pro/E、Catia等主流三维CAD软件，同时附带STL格式文件可直接用于3D打印样件验证，还提供对应AutoCAD格式文件，可直接导出二维工程图用于生产加工指导，不同格式的文件均经过破面修复与公差检查，导入后无需额外修复即可直接编辑使用。研发教学应用层面，该模型可作为机械设计课程中紧固件选型、螺纹连接防松结构教学的直观演示案例，帮助学习者理解尼龙防松螺母的工作原理与结构特点，也可用于机械设备研发阶段的整机装配虚拟仿真，验证螺纹连接的装配空间与防松性能，还可作为五金产品设计的参考原型，辅助开展同类型防松紧固件的改型设计与参数优化，为紧固件相关的教学、研发、生产环节提供可靠的数字化模型支撑。
