IP65防水塑料电气盒注塑结构设计

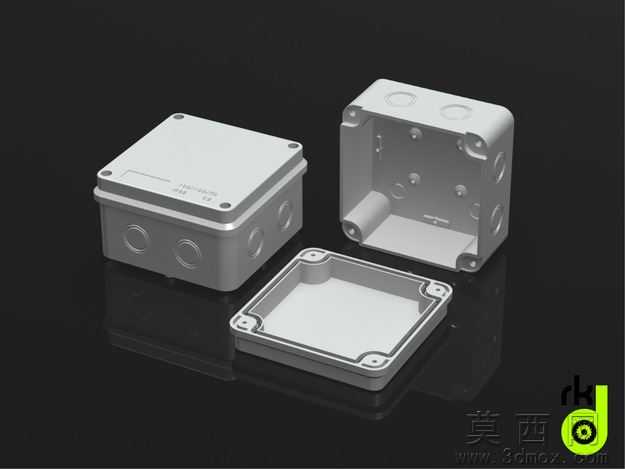

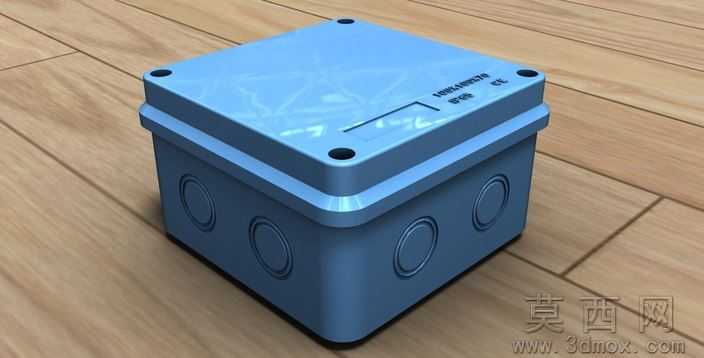

本模型为IP65防护等级塑料电气接线盒，建模阶段采用SolidWorks2011版本完成全参数化设计，首先绘制盒体底座的基础草绘，按照100mm×100mm×70mm的外形尺寸拉伸生成主体壁厚，统一设置2.5mm的均匀壁厚避免注塑成型时出现缩痕、缺料缺陷，随后在盒体侧壁阵列排布敲落孔结构，预留不同规格线缆的穿装位，孔位周边做加强筋结构提升侧壁抗冲击强度。盒盖部分单独建模，边缘设计一圈嵌入式密封胶条安装槽，与底座上沿的凸台形成迷宫式密封配合，满足IP65级防尘防水要求，同时在盒盖四角设计沉头螺丝过孔，对应底座内部的四个铜嵌件安装柱，通过4颗M4螺丝实现盒盖与底座的紧密锁紧，密封垫片被压紧在配合面之间阻断水汽、粉尘侵入路径。模型同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，附带STL格式文件可直接用于3D打印手板验证，渲染阶段采用ABS工程塑料哑光灰白色材质，模拟真实注塑件的表面质感，添加环境反射效果清晰展示盒体内部的安装柱、加强筋、敲落孔等细节结构。结构设计上充分考虑注塑工艺要求，所有转角处做R1.5-R2mm的圆角过渡，避免应力集中同时改善塑料熔体的充模流动性，内部安装柱根部设计三角加强筋连接盒体内壁，提升螺丝锁附时的结构强度，防止柱体断裂。该模型可用于电气布线教学中接线盒选型演示、注塑模具设计课程的塑件结构分析案例，也可作为户外电气设备、景观照明、安防监控项目的接线盒选型参考，研发阶段可直接修改尺寸参数适配不同的内部元器件安装需求，快速衍生不同规格的防水电气盒产品，缩短产品开发周期，降低前期设计验证成本。
