重载辊道式物料输送机架结构设计

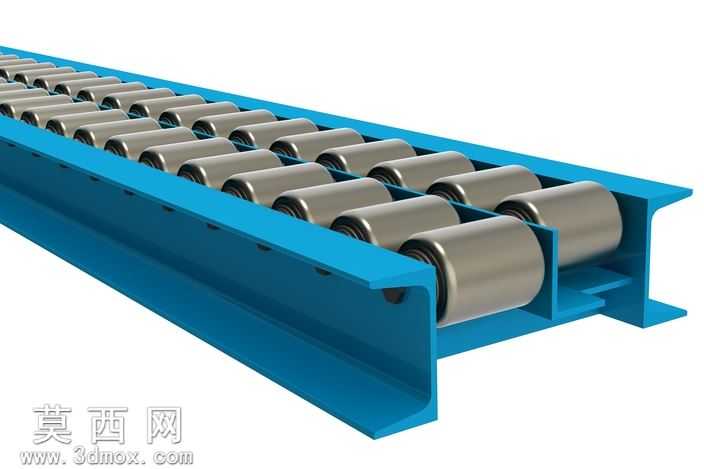

本模型采用SolidWorks进行全参数化三维建模，整体建模过程遵循机械设计通用规范，从基准轴、基准面搭建开始，先完成主体承载梁的轮廓绘制，通过拉伸、切除特征生成C型槽钢样式的主梁结构，主梁上的辊筒安装孔采用线性阵列特征完成排布，保证所有安装孔的同轴度与孔位间距精度，避免后续装配出现干涉问题。辊筒部分采用多实体建模方式，分别构建辊筒金属筒体、内部转轴、端部轴承位结构，所有辊筒尺寸保持一致，通过零部件阵列功能快速完成整线辊筒的装配，装配过程中添加同轴度、轴向定位配合关系，确保每个辊筒都可绕自身轴线顺畅转动，模拟真实工况下的转动自由度。材质渲染阶段，主体承载梁赋予哑光蓝色金属漆材质，还原工业设备常用的涂装效果，表面添加细微的颗粒质感模拟真实喷涂的漆面肌理，避免塑料感；辊筒部分赋予抛光不锈钢材质，调整金属反射率与粗糙度参数，呈现金属辊筒的哑光金属光泽，边缘处添加细微的倒角高光，还原机加工零件的边缘处理效果，整体渲染采用三点布光方式，主光源从斜上方投射，突出辊筒排列的层次感与主梁的结构轮廓，辅光源补亮暗部避免结构死黑，环境光添加微弱的工业环境反射，提升模型的真实感。结构设计上，采用双侧C型梁作为主承载结构，具备优异的抗弯折性能，可承载大重量物料的输送需求，辊筒采用等间距排布，间距尺寸根据常规输送物料的最小尺寸设定，避免小件物料卡入辊筒间隙，主梁端部预留安装支脚结构，可直接与设备支架或地面地脚连接，也可多段拼接延长输送线长度，适配不同车间的输送布局需求。设计过程中充分考虑加工可行性，主梁上的安装孔采用统一孔径规格，降低加工时的换刀频次，辊筒采用标准件化设计，可直接采购标准输送辊筒替换，降低后期维护成本，整体结构无复杂异形曲面，所有板材、型材均采用常规工业规格，无需开模即可完成加工制作，兼顾结构强度与制造成本的平衡。
