桁架式散料输送给料一体机结构设计

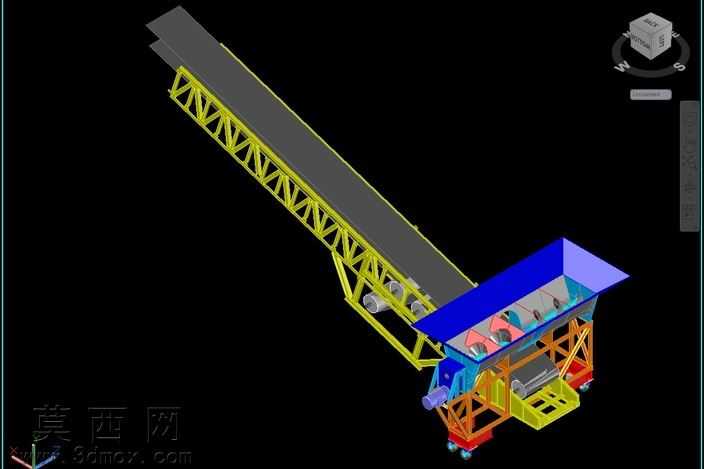

本作品为针对散状物料转运场景设计的桁架式输送给料设备三维模型，建模过程严格遵循机械设计规范，先完成整体方案的布局草绘，确定长距离输送段与受料给料段的衔接角度、整体重心分布，再逐步拆分各个功能模块进行精细化建模。模型采用三维参数化建模方式搭建，所有结构件均按照实际加工工艺预留装配公差，其中长距离输送段采用桁架式机架结构，通过等边角钢拼接成三角形稳定桁架单元，既保证了长跨度机架的结构刚性，又有效降低了设备整体自重，输送架上方铺设承托输送带的辊组安装位，预留了驱动滚筒、改向滚筒的装配空间，驱动端的电机、减速机安装座做了加强筋设计，可承受大负载启动时的扭矩冲击。受料给料段采用带蓝色护罩的箱式料斗结构，料斗内部设置分流导板，可将倒入的泥土、岩石、沙子、堆肥等散料均匀导流至输送带上，避免物料偏载导致输送带跑偏，料斗下方设置振动给料组件的安装位，可搭配激振装置实现均匀给料，防止湿黏物料堵料。底部机架采用橙红色焊接钢结构，设置了可移动脚轮与支撑支腿，兼顾设备转场移动的灵活性与作业时的稳定性，机架上预留了电控元件、防护栏的安装点位。渲染阶段针对不同部件赋予了贴合实际的材质属性：桁架机架赋予黄色防锈漆金属材质，料斗护罩赋予蓝色工程塑料与哑光钢材组合材质，输送带赋予黑色耐磨橡胶材质，底部机架赋予橙红色涂装钢材材质，驱动部件赋予银灰色金属质感，通过光影调整清晰展现各部件的装配关系与结构层次。设计过程中重点考量了散料输送的防撒料、防跑偏、易维护需求，输送带两侧设置挡边结构，所有辊组、滚筒的安装位均设计了可调节张紧结构，日常维护时无需拆解整体机架即可完成易损件更换，整体结构紧凑合理，可直接用于散料转运场景的方案展示、结构优化与工程参考。
