19mm通径直动式常闭电磁阀结构设计

这款19mm通径的电磁阀，主要面向民用净水系统、小型气动控制回路、低压给排水管路、小型自动化设备流体通断控制场景设计，可适配清水、压缩空气、低粘度无腐蚀性流体介质的管路通断切换需求，在民用净水设备、小型灌溉系统、小型气动工装、实验室流体管路、商用饮水设备中都能作为核心流体控制部件使用，替代传统手动球阀实现电控化的流体通断操作，无需人工手动操作阀体，仅通过电信号即可快速完成管路的通断切换，适配自动化控制系统的远程操控需求。

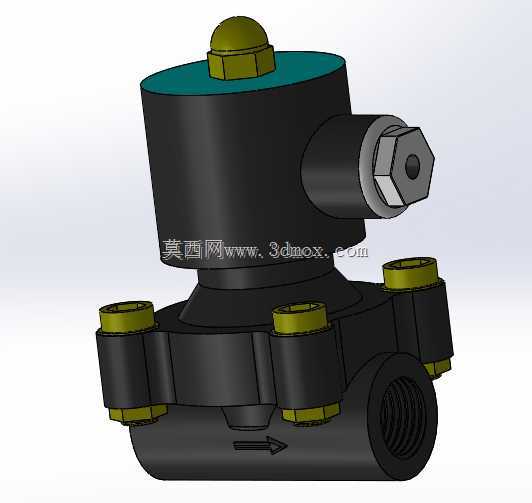

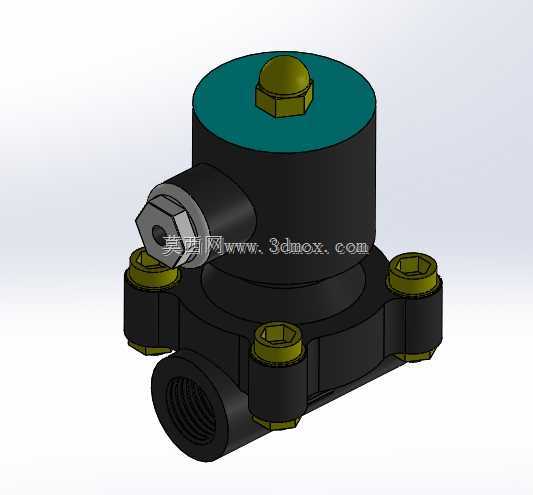

从功能特性来看，这款电磁阀采用直动式常闭结构设计，常态下阀体内的密封组件在弹簧预紧力作用下封堵流通通道，管路处于截断状态，当电磁线圈得电产生电磁吸力后，驱动内部动铁芯克服弹簧力抬升，打开流通通道，介质即可顺着阀体标注的流向箭头从入口流向出口，失电后电磁吸力消失，弹簧推动密封组件复位，快速截断管路，响应速度快，启闭动作干脆，可满足频繁启停的控制需求。阀体下部采用内螺纹接口设计，通径为19mm，可直接匹配同规格的标准管路螺纹连接，无需额外定制转接头，安装时仅需对齐阀体表面标注的流向箭头，将阀体两端接入管路即可，安装边界紧凑，整体阀体高度较低，侧向伸出的电磁驱动部分不会占用过多管路周边空间，可适配狭小空间内的管路布局需求。

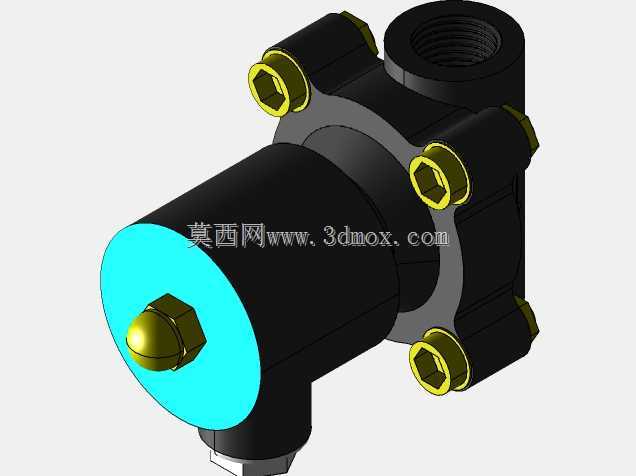

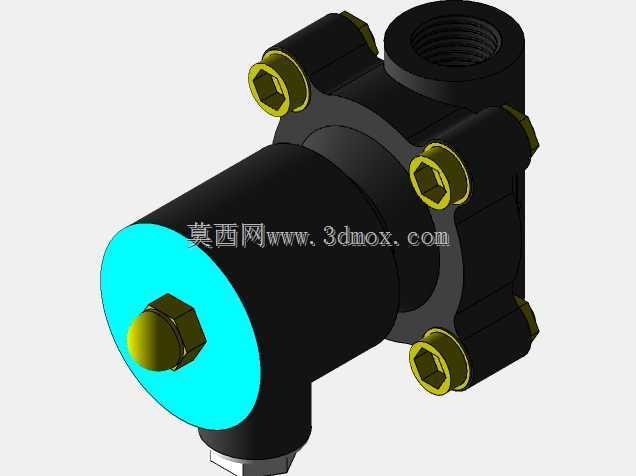

设计过程中，优先考虑了阀体的密封可靠性与结构紧凑性，上部电磁驱动部分采用封闭壳体结构，可避免日常使用中灰尘、水汽侵入线圈部分，提升部件使用寿命；阀体下部的多组紧固螺栓均匀分布在阀盖周边，可均匀压紧密封垫片，避免局部压力不均导致的介质渗漏问题，顶部的调节螺母可用于微调弹簧预紧压力，适配不同工作压力下的密封需求，侧向的接线端采用六角锁紧结构，可牢固固定接线接头，避免设备运行过程中震动导致接线松脱。整体外形采用圆润过渡的结构设计，没有尖锐棱角，既可以降低生产加工过程中的磕碰风险，也能减少安装过程中对操作人员的划伤隐患，阀体表面的流向标识清晰醒目，安装时可快速识别介质流向，避免装反导致的阀体功能失效。
