63mm规格PVC双活接止回阀结构设计

这款63mm规格的PVC止回阀，主要应用在民用给排水、化工流体输送、农业灌溉、泳池水循环等低压塑料管路系统中，核心作用是管控管路内流体的单向流动，避免流体倒流引发的泵体叶轮反转、管路介质回流污染、水锤冲击破坏管路等问题，是塑料管路系统中保障流体定向输送、保护前端动力设备的核心配件。

从实际使用场景来看，这类PVC材质的止回阀适配工作压力不超过1.0MPa的常温流体管路，凭借PVC材质自重轻、耐弱酸弱碱腐蚀、内壁光滑流阻小的特性，相比同规格金属止回阀，在民用家装供水、水产养殖水循环、小型化工药剂输送等场景下安装维护更便捷，长期使用也不会出现锈蚀结垢堵塞流道的问题。产品采用双活接的结构设计，两端的带防滑棱的活接螺母可以独立旋转，安装时不需要转动整段管路或者阀体本身，只需要将阀体对准两端管材的粘接接头，拧紧两侧活接螺母即可完成密封固定，大幅降低了狭小管路空间内的安装难度，后期检修更换也无需大范围拆解管路，只需要松开活接就能取下阀体清理或更换。

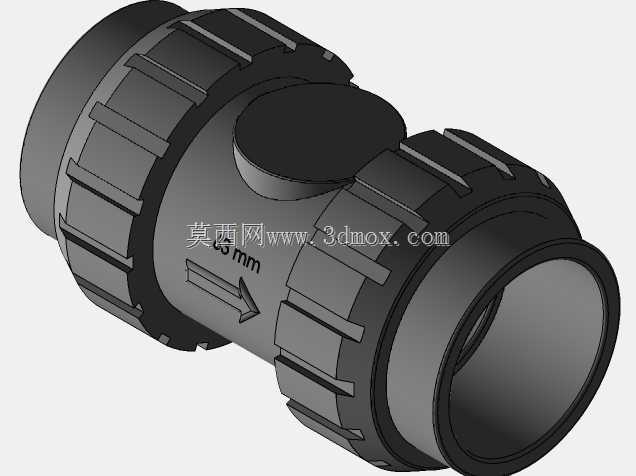

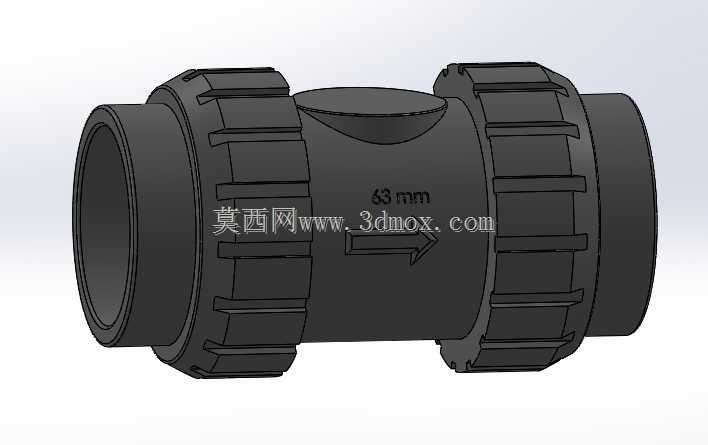

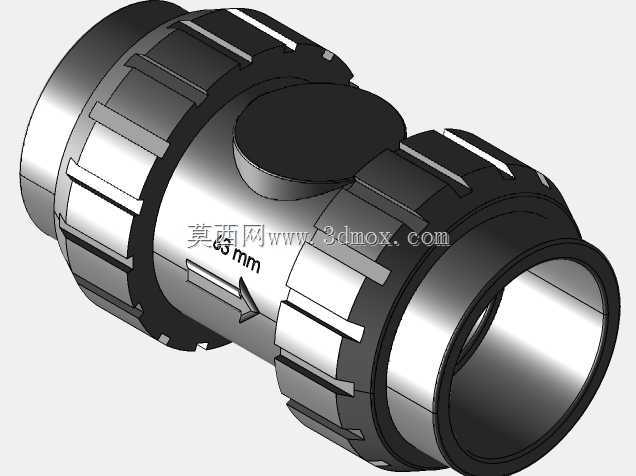

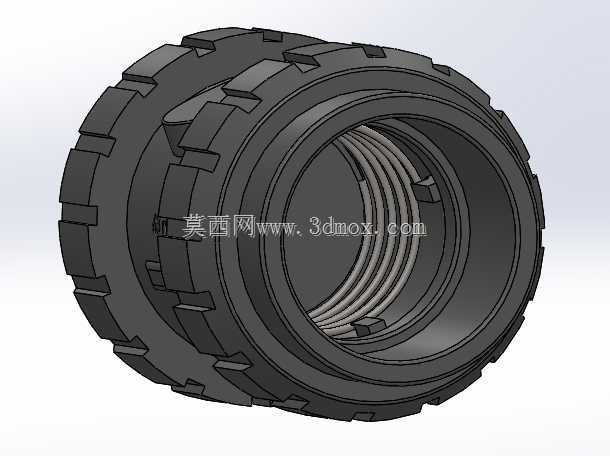

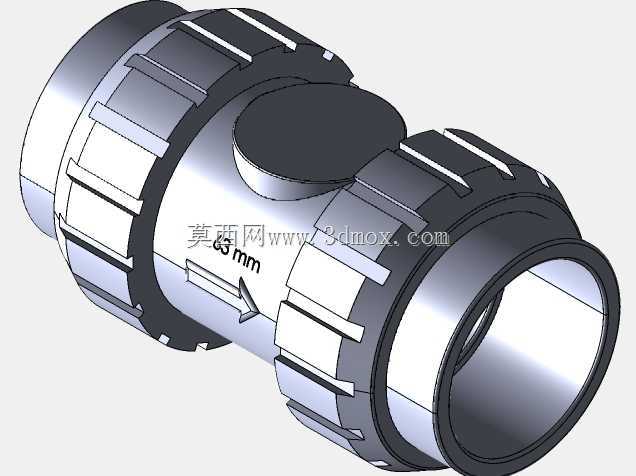

功能设计上，阀体表面模压的流向箭头清晰标识了允许的流体通行方向，内部采用升降式止回结构，当进口端流体压力达到开启值时，内部阀瓣会被流体推力顶起，流道完全导通让流体顺畅通过；当进口端压力下降或者出现反向压力时，阀瓣会在弹簧力和反向流体压力的共同作用下快速回落密封，彻底截断反向流路，密封面贴合紧密，正常工况下基本不会出现渗漏问题。阀体中部的椭圆形凸起结构是为了容纳内部阀瓣的升降行程预留的结构空间，在保证内部流道有足够通径的前提下，尽可能压缩了阀体的整体外形尺寸，不会额外占用过多管路安装空间。

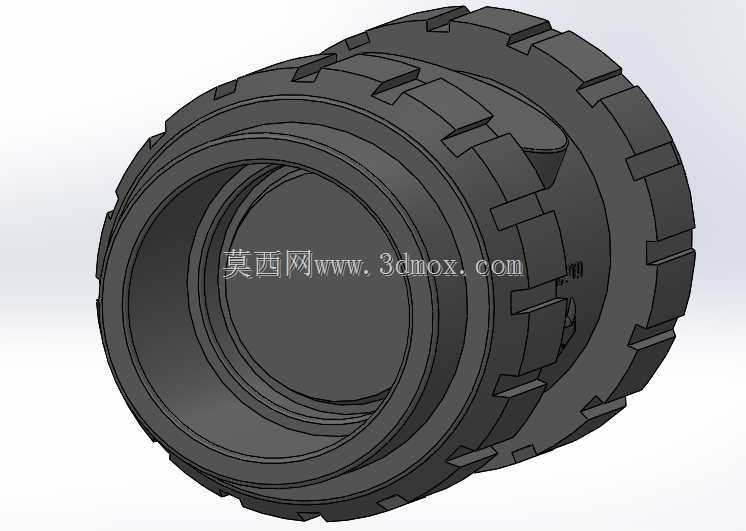

外形与安装边界方面，这款止回阀的公称通径对应63mm外径的PVC管材，两端活接的外径尺寸做了防滑棱设计，既可以手动拧紧，也可以借助管钳等工具辅助加固，防滑棱的间距和深度经过优化，徒手施力时不会打滑，也不会因为棱边过于尖锐划伤安装人员。阀体整体为轴对称结构，安装时不需要刻意调整周向角度，只要保证流向箭头和管路设计流向一致即可，两端活接的螺纹旋合长度经过匹配设计，拧紧后不会出现螺纹外露过长或者密封不到位的问题，整体安装长度适配常规63mmPVC管路的接头间距，替换同规格旧止回阀时不需要额外裁剪或延长管路，适配性极强。
