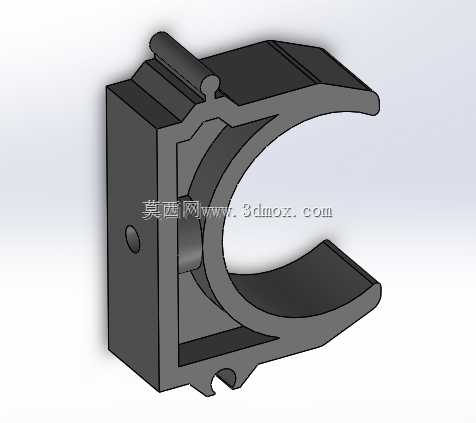

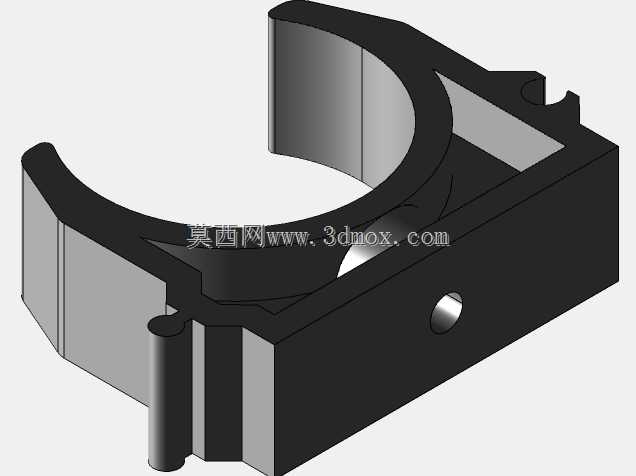

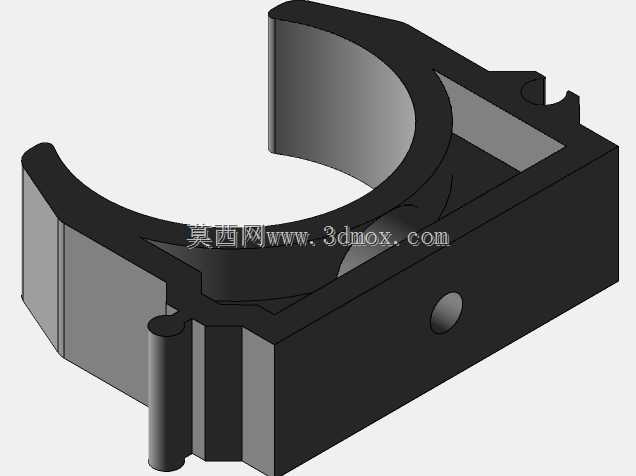

32mm管径适配一体式卡扣管座

这款一体式管座主要应用于民用给排水、家装水电布设、小型工业流体管路、农用灌溉支管的固定安装场景，是管路布设环节中用来限定管道位置、抵消管路振动位移、避免管道受外力拉扯移位的核心固定配件，尤其适配外径32mm的常规PVC、PE硬质管路，同时可通过配套的缩径适配结构兼容外径40mm、内径32mm的PVC组件，能够覆盖多数家装、小型工装场景里的常见给水管、穿线管、低压流体输送管的固定需求。从实际使用功能来看，该管座采用单侧卡扣式开合结构，安装时无需将整段管路穿入固定环，只需将卡扣掰开卡入管道后按压复位即可完成管道卡合，相比传统的螺栓紧固式管卡，安装效率提升明显，同时背部的平整安装面可通过自攻螺丝、膨胀螺栓直接固定在墙面、柜体、设备机架等安装基体上，安装边界灵活，既可以贴墙明装固定管路，也可以在设备内部狭小空间里完成管线的排布固定，有效避免管路运行过程中因水流冲击、设备振动产生的异响、移位甚至接口松脱问题。在设计思路上，这款管座采用一体化注塑成型的结构逻辑，整体没有额外的拼接零件，卡扣部位做了加厚的圆弧过渡处理，既保证卡扣开合时的弹性形变空间，避免反复拆装出现断裂，又能在卡合到位后提供足够的抱紧力，让管道与管座内壁紧密贴合；管座的C型抱紧面做了微弧度的贴合设计，和圆形管道的外壁曲率完全匹配，不会出现局部应力集中压伤管道外壁的情况，同时卡扣末端做了防滑脱的凸缘结构，卡合到位后凸缘会自动卡入限位位置，即使受管道轻微的轴向窜动影响也不会意外脱开。在尺寸与安装边界上，该管座抱紧内径基准为32mm，适配管壁厚度在2mm以内的常规硬质塑料管道，背部安装面为方形平整结构，两个安装孔位的间距适配常规自攻螺丝的排布距离，安装时只需要在基体上打好对应点位的固定孔，先将管座固定在基体上再卡入管道即可，整体外轮廓没有尖锐的外凸棱角，安装后不会剐蹭周边的管线或者维护人员，外露面平整美观，也适配明装管路的外观需求；针对不同管径的适配需求，设计时额外预留了缩径调整的结构余量，通过配套的40mm规格喉箍配合调整，就可以让这款管座兼容更大外径的管道，无需重新更换不同规格的管座，能够有效减少现场安装的配件备货种类，降低施工的物料准备成本。
