63mm规格PVC管路活接接头结构设计

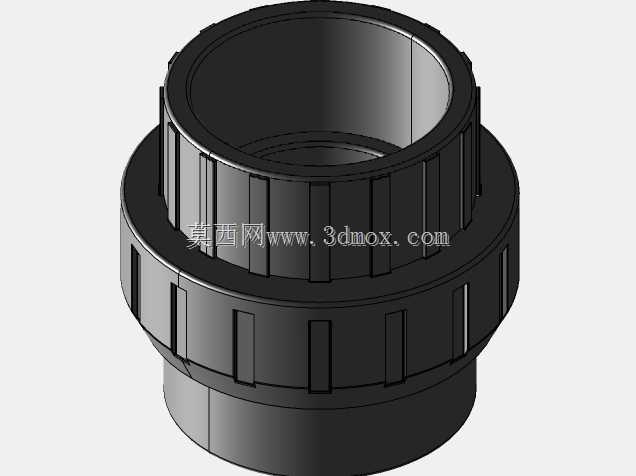

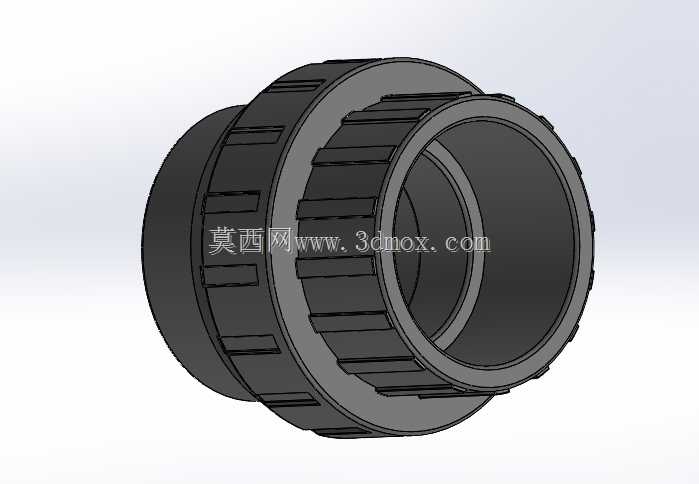

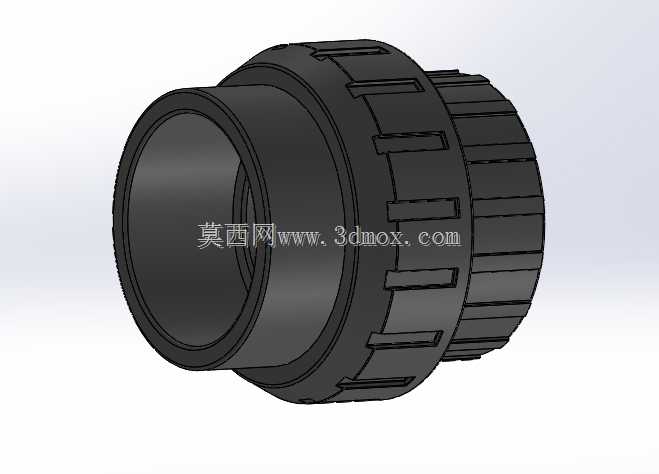

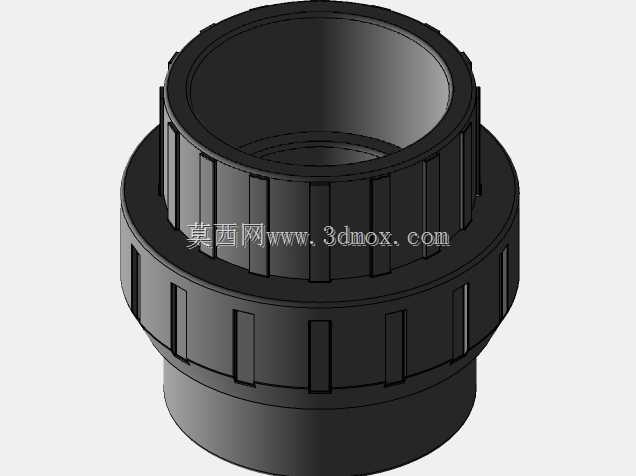

这款63mm规格的PVC活接，是民用给排水、化工流体输送、农业灌溉等管路系统中极为常用的可拆卸连接配件，主要用于管路系统中需要频繁拆装检修、或者存在后期维护需求的管段衔接位置，能够在不转动两端固定管路的前提下完成管路的对接与拆卸，大幅降低管路施工和后期运维的操作难度。在实际应用场景中，这类活接常被布置在水表前后、阀门两端、水处理设备进出水口、家装厨卫给水支路以及农田喷灌系统的支管衔接处，既可以保障管路连接的密封可靠性，又能为后续的设备更换、管路清堵、故障排查预留充足的操作空间，避免传统粘接式PVC接头一旦固定就无法拆解的弊端。从功能特性来看，这款活接采用三段式组合结构，包含两个分别对接两端管路的承插端主体，以及一个用于锁紧压合的螺纹锁紧帽，两端承插端可分别与同规格的PVC管材完成粘接固定，安装时仅需要将两端主体与管材粘接牢固后对齐贴合端面，再旋紧中间的锁紧帽即可完成密封连接，无需转动两端已经固定好的管材，完美适配已经完成布管的狭小安装空间。在设计思路上，这款活接充分考虑了PVC材质的力学特性与实际安装的操作需求：锁紧帽外圈设计了多道均匀分布的轴向防滑凸棱，能够在手工旋紧或者借助工具辅助紧固时增大接触面摩擦力，避免施力时出现打滑；两端承插端的粘接段深度严格匹配63mmPVC管材的常规插接深度要求，既保证粘接面有足够的接触面积保障粘接强度，又不会因为插接过深导致管路安装时出现顶死、错位的问题；内部密封端面设计了平整的压合接触面，可配套橡胶密封圈实现端面静密封，在额定工作压力下不会出现渗液漏液的问题。从安装边界来看，这款活接适配公称外径63mm的硬质PVC管材，整体径向最大尺寸为锁紧帽的外径，安装时需要在接头周边预留足够的扳手操作空间，轴向安装长度满足常规管路支路的安装间距要求，两端承插口的内径与对应规格管材外径的配合公差经过合理设计，既能够让管材顺利插入承口完成涂胶粘接，又不会因为配合间隙过大导致粘接剂填充不足出现密封失效的问题。整体结构没有多余的冗余设计，所有结构特征都服务于快速连接、可靠密封、便捷拆装的核心功能，完全符合塑料管路配件的实用化设计逻辑，能够适配多数常压流体输送管路的连接需求。
