32mm规格PVC活接管件结构设计

这款32mm规格的PVC活接，是民用给排水、家装水路改造、小型工业流体输送管路系统中极为常用的可拆卸连接件，主要解决管路系统中需要频繁拆装检修、或管路对接时存在轴向安装偏差的场景需求，在家庭厨卫供水、阳台排水、园林灌溉、小型化工弱酸弱碱流体输送、水产养殖水循环管路中都有广泛应用。不同于常规的直接粘接式PVC接头，活接的核心价值在于无需转动整段管路即可完成两端管路的对接与拆卸，当管路中后续需要加装阀门、过滤装置、检测仪表，或是某段管路出现破损需要更换时，无需大范围截断挪动管路，仅通过旋松活接的锁紧螺母即可完成局部拆装，大幅降低后期管路维护的工作量与改造成本。

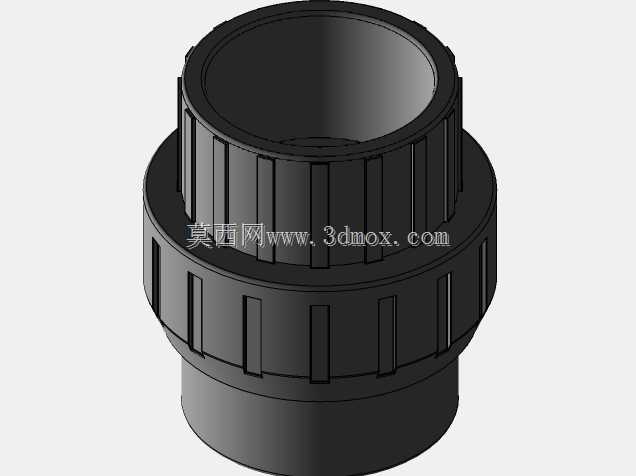

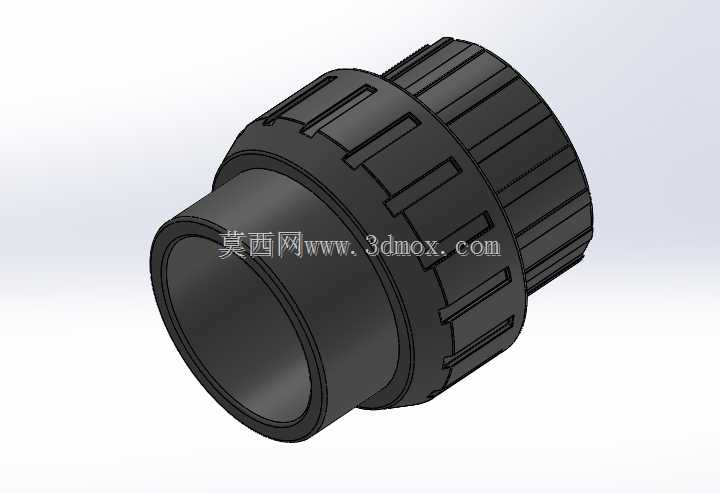

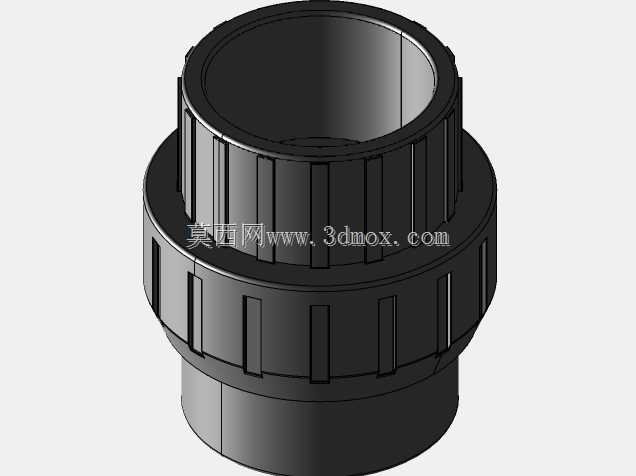

从功能特性来看，这款活接采用三组件式结构设计，分别为两端的承插接头体与中间的锁紧螺帽，其中一端接头体外壁设置外螺纹，与锁紧螺帽的内螺纹配合，另一端接头带有定位翻边，锁紧螺帽旋紧时会压紧翻边处的密封端面，实现两端接头的轴向压紧密封，密封端面可适配橡胶密封圈或生料带辅助密封，能够承受常规民用供水系统0.6-1.0MPa的工作压力，适配常规PVC-U给水管材的承压标准。接头的承插端采用标准32mmPVC管材适配尺寸，承插深度符合管路安装规范要求，能够保证粘接后足够的拉拔强度，避免通水后出现接头脱开渗漏的问题。

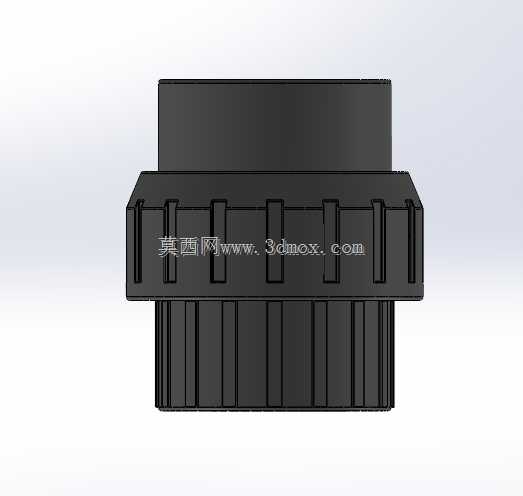

设计过程中，锁紧螺帽的外壁特意设计了多道轴向防滑凸筋，这些凸筋沿螺帽圆周均匀分布，既能够增加手动旋紧时的手部摩擦力，无需借助管钳等工具即可完成足够力矩的锁紧操作，也能够在需要使用工具辅助旋紧时，为扳手提供足够的咬合着力点，避免螺帽外壁打滑。同时凸筋的设计也提升了塑件的结构强度，减少注塑成型时的缩痕问题，提升成品外观一致性。接头整体的过渡圆角都做了圆滑处理，没有尖锐棱角，既避免安装过程中划伤施工人员，也能够减少管路内部的流体阻力，避免接头处出现流道突变造成的紊流、压损增大问题。

安装边界方面，这款活接安装时需要在两端预留足够的操作空间，尤其是锁紧螺帽的径向位置需要预留出手指或扳手活动的空间，避免因周围管路或墙体遮挡导致螺帽无法旋紧；轴向方向需要预留出活接拆装时的轴向移动余量，保证拆卸时螺帽能够完全退开螺纹段，留出足够的间隙取出接头。承插粘接时需要注意将管材插入端做倒角处理，避免插入时刮掉承插内壁的粘接胶层，影响粘接密封效果，螺纹锁紧端无需涂胶，仅靠端面压紧即可实现密封，方便后续拆卸维护。
