运动自攻复合弩结构设计方案展示

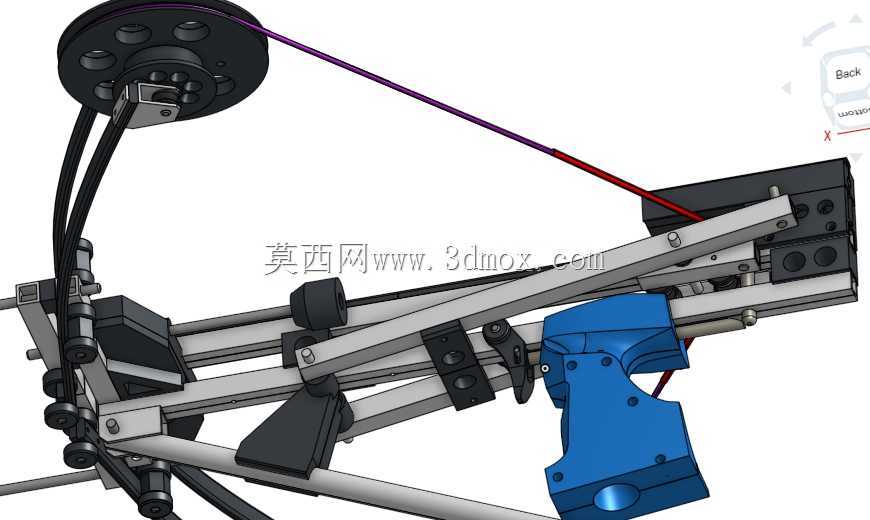

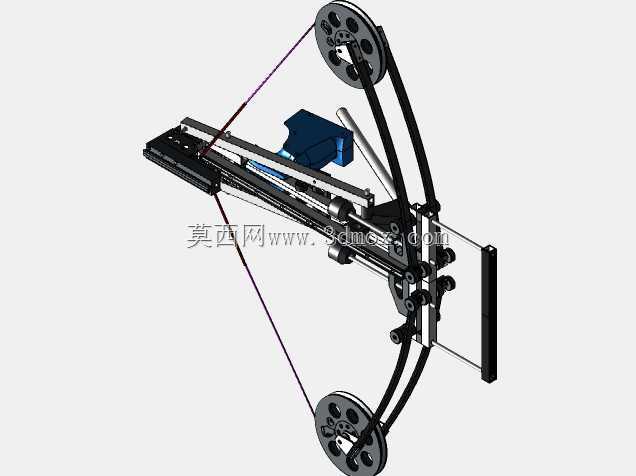

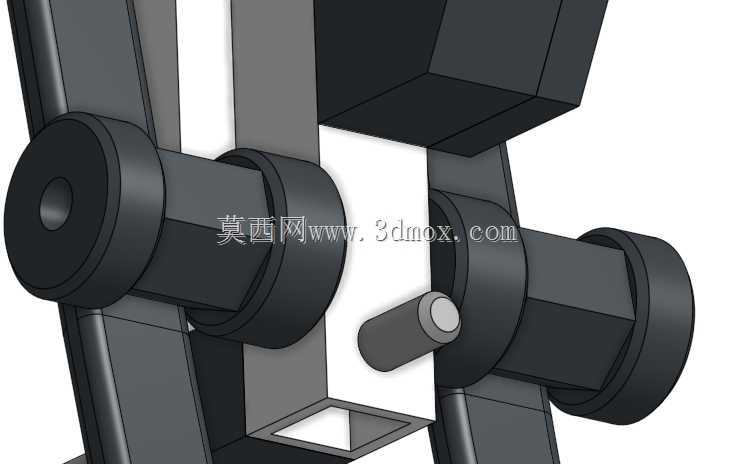

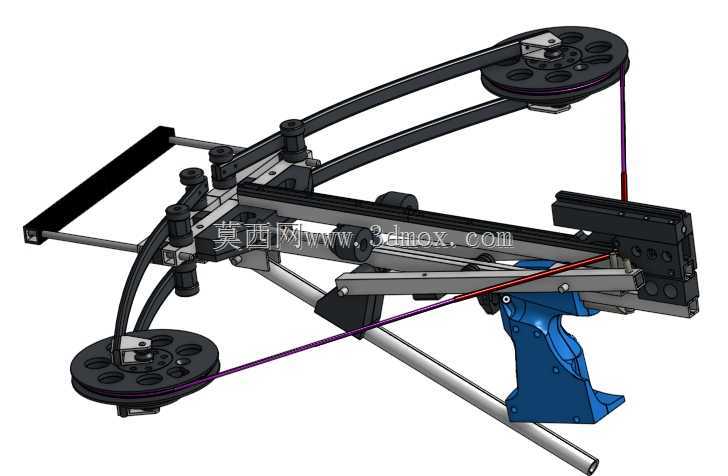

这款复合弩结构主要面向休闲运动、户外拓展道具以及LARP实景活动场景设计，可作为实景游戏的道具装备使用，也可作为轻型弹射类运动器材的结构验证原型，适配非致命性软质弹射物的发射需求，整体结构兼顾轻量化与结构强度，满足日常休闲使用的结构稳定性要求。从功能特性来看，该结构采用上下双滑轮组的偏心轮设计，通过滑轮组的力矩变化实现拉弦过程的省力效果，同时提升弹射瞬间的动能输出效率，握把部分参考制式手枪的右手握持轮廓做了贴合人体工学的造型优化，握持时贴合手掌自然弯曲弧度，长时间持握不易产生酸胀感，可有效提升瞄准与发射过程的操作稳定性。设计思路上，主体框架选用标准5x15玻璃环氧型材作为核心受力构件，这类材料具备优异的比强度与抗形变能力，能够承受弓弦拉伸带来的持续张力，同时重量远低于同强度的金属构件，有效降低整体装备重量；非受力的外观覆盖件、定位支撑小件采用三维打印工艺制作，可根据实际使用需求快速迭代调整造型，无需开模即可完成小批量的定制化调整；弓弦采用高强度复合纤维缆线制作，搭配偏心滑轮组的走线槽做了防脱限位设计，避免拉弦与发射过程中出现弓弦滑脱的风险；四肢支撑结构采用多边形受力构型，相比传统直片式弩臂能够更好地分散发射瞬间的冲击力，降低结构共振带来的精度偏移，握把底部的支撑臂表面覆盖带织物纹理的橡胶嵌件，抵肩或搭臂支撑时能够增大摩擦力，提升发射瞬间的结构稳定性，减少后坐力带来的位置偏移。安装边界方面，整体结构沿发射方向的长度控制在便携运动器材的合理区间，横向宽度以滑轮组的最大外沿为边界，不会超出常规运动背包的容纳尺寸，竖向高度以握把底部到上滑轮顶端的距离为限，日常携带时不会出现突出剐蹭的问题；所有连接点位均采用标准内六角紧固件实现装配，无需特殊专用工具即可完成拆装维护，使用者可根据自身使用习惯调整弓弦预紧力、握把贴合角度等参数，适配不同臂展、不同使用习惯的操作需求；走线位置预留了热缩管包覆的安装空间，装配时可在受力缆线外层包覆热缩管，既能够提升缆线的耐磨性能，也可通过不同颜色的热缩管做外观区分，提升整体结构的辨识度与美观度，同时避免缆线长期摩擦框架构件造成的结构损耗。
