铝型材框架台式数控雕刻加工设备

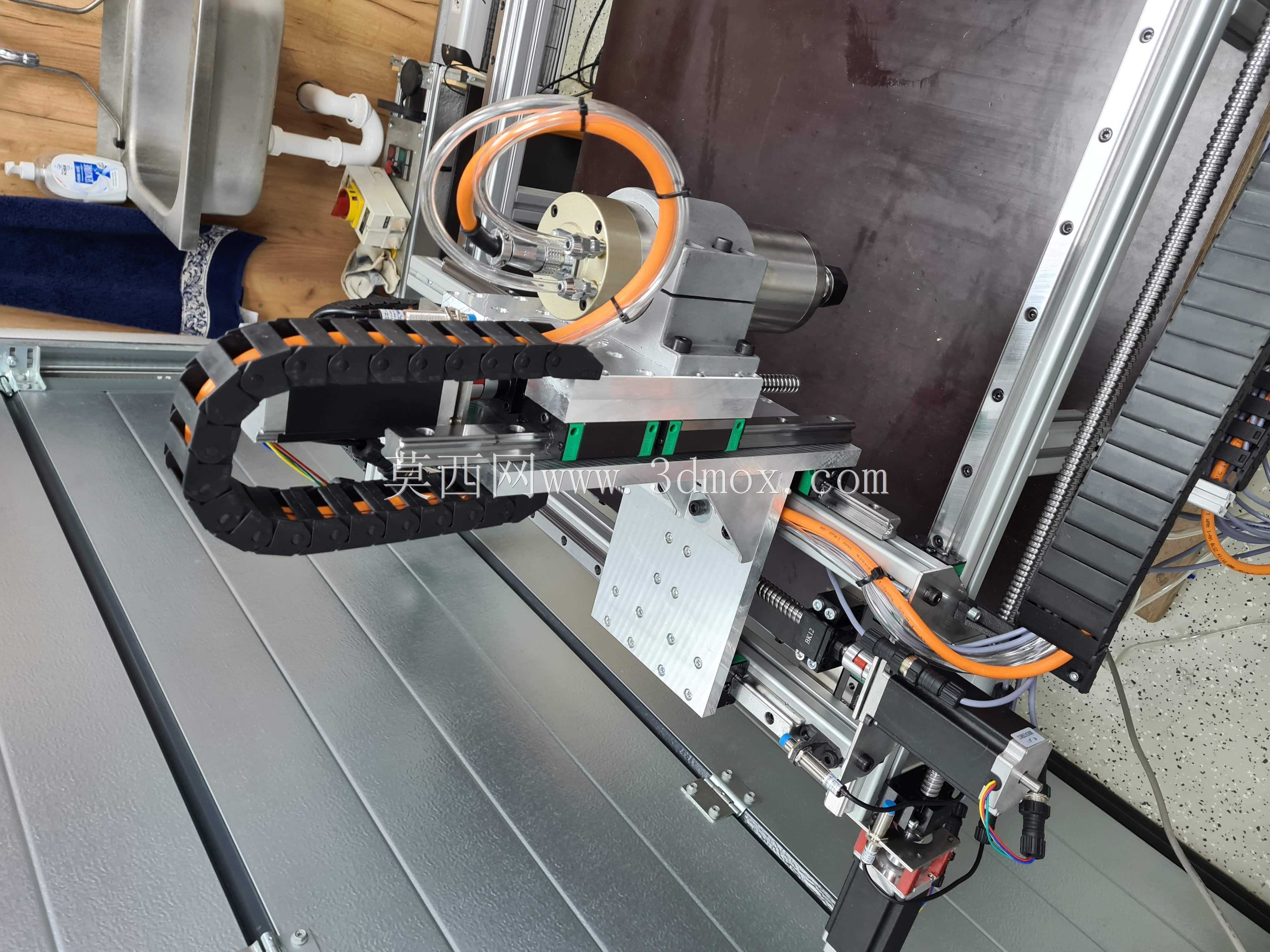

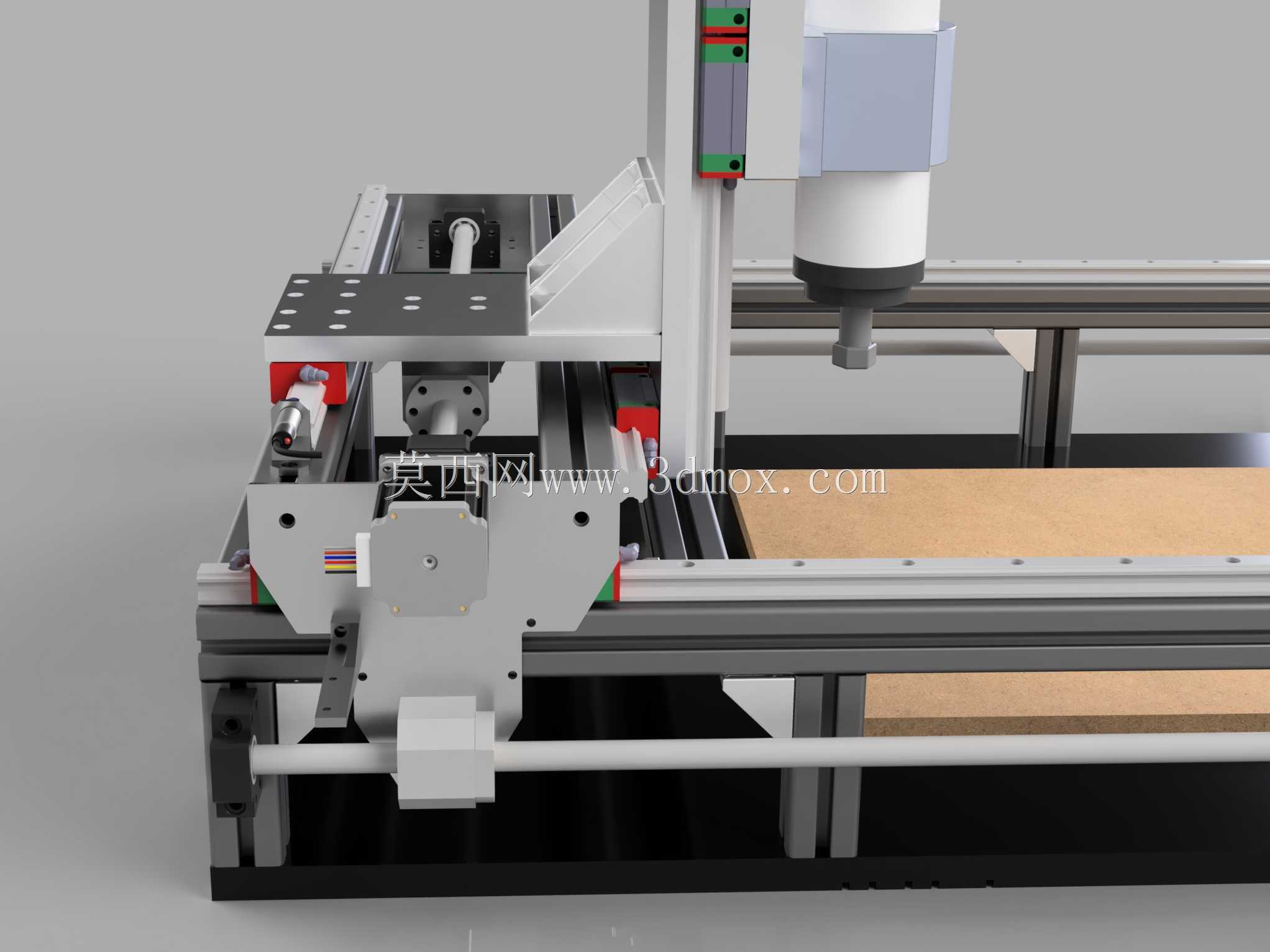

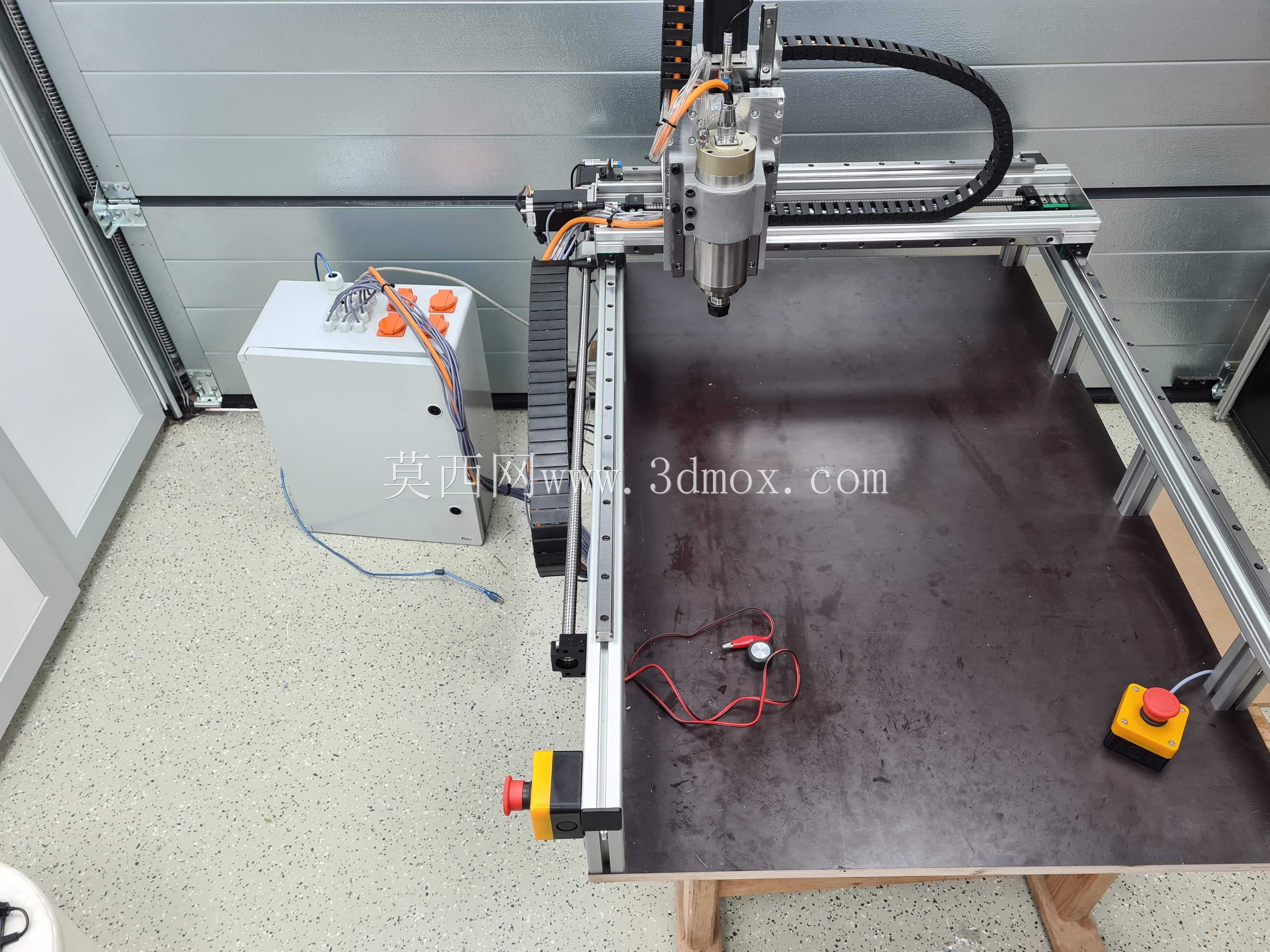

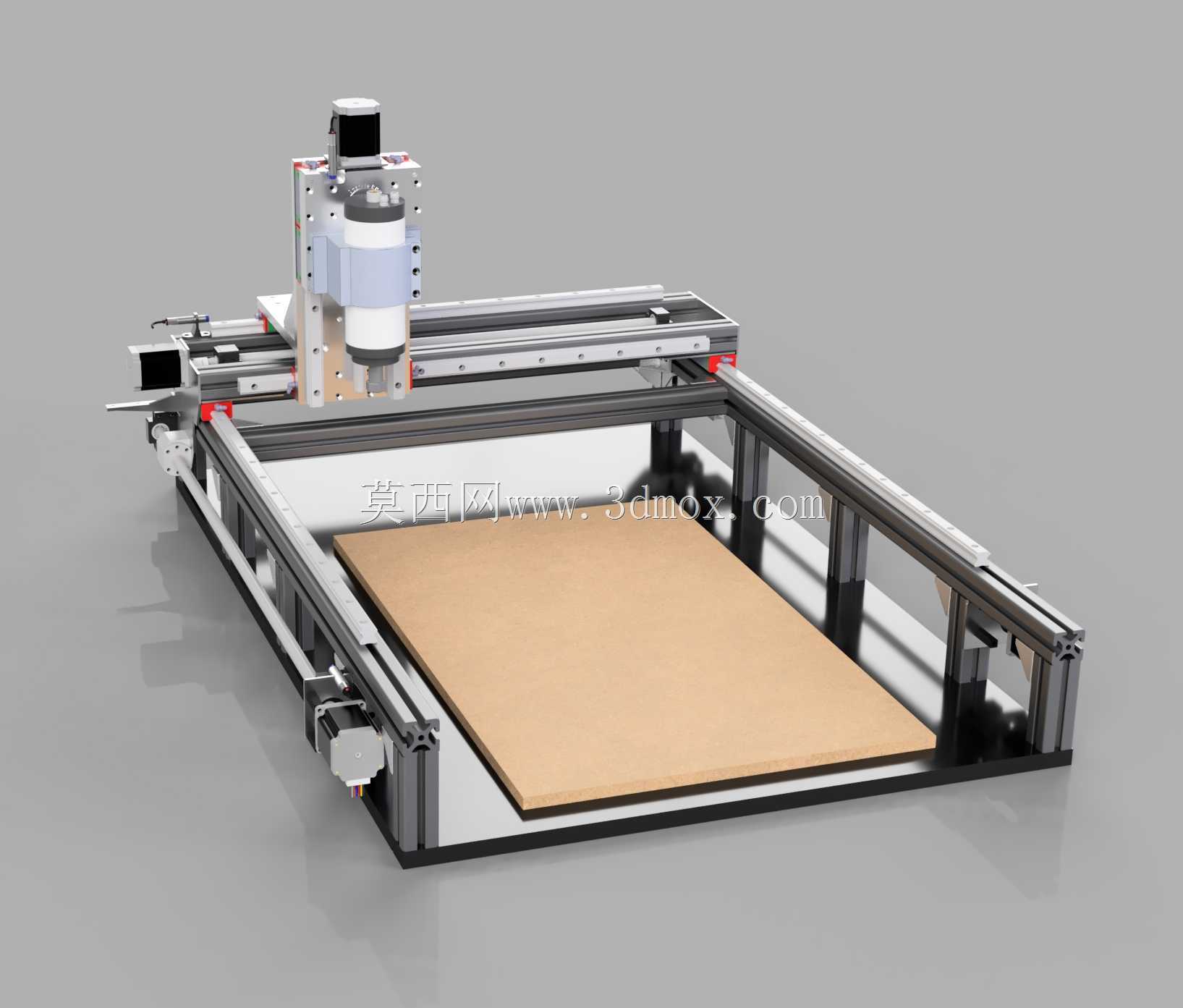

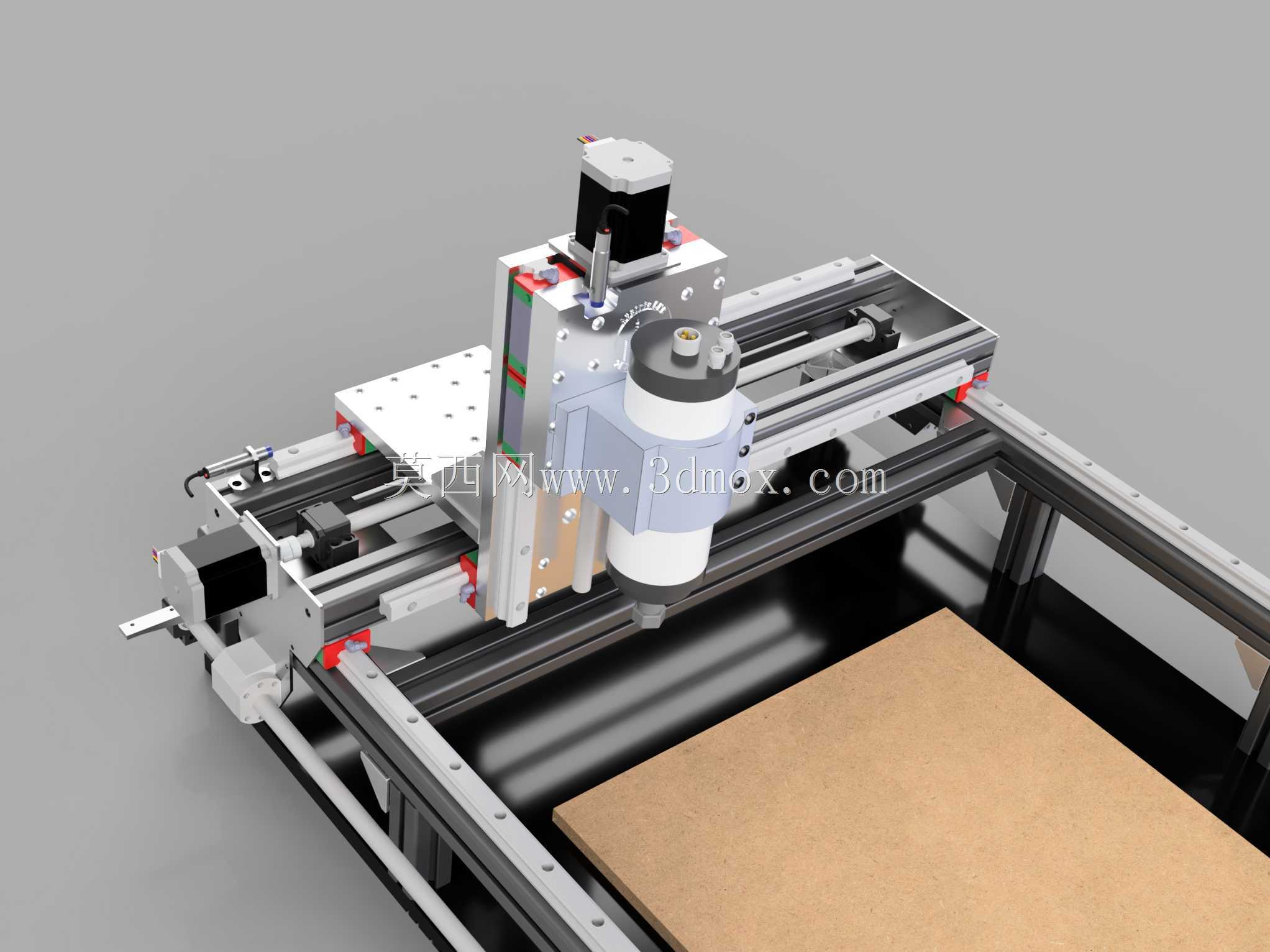

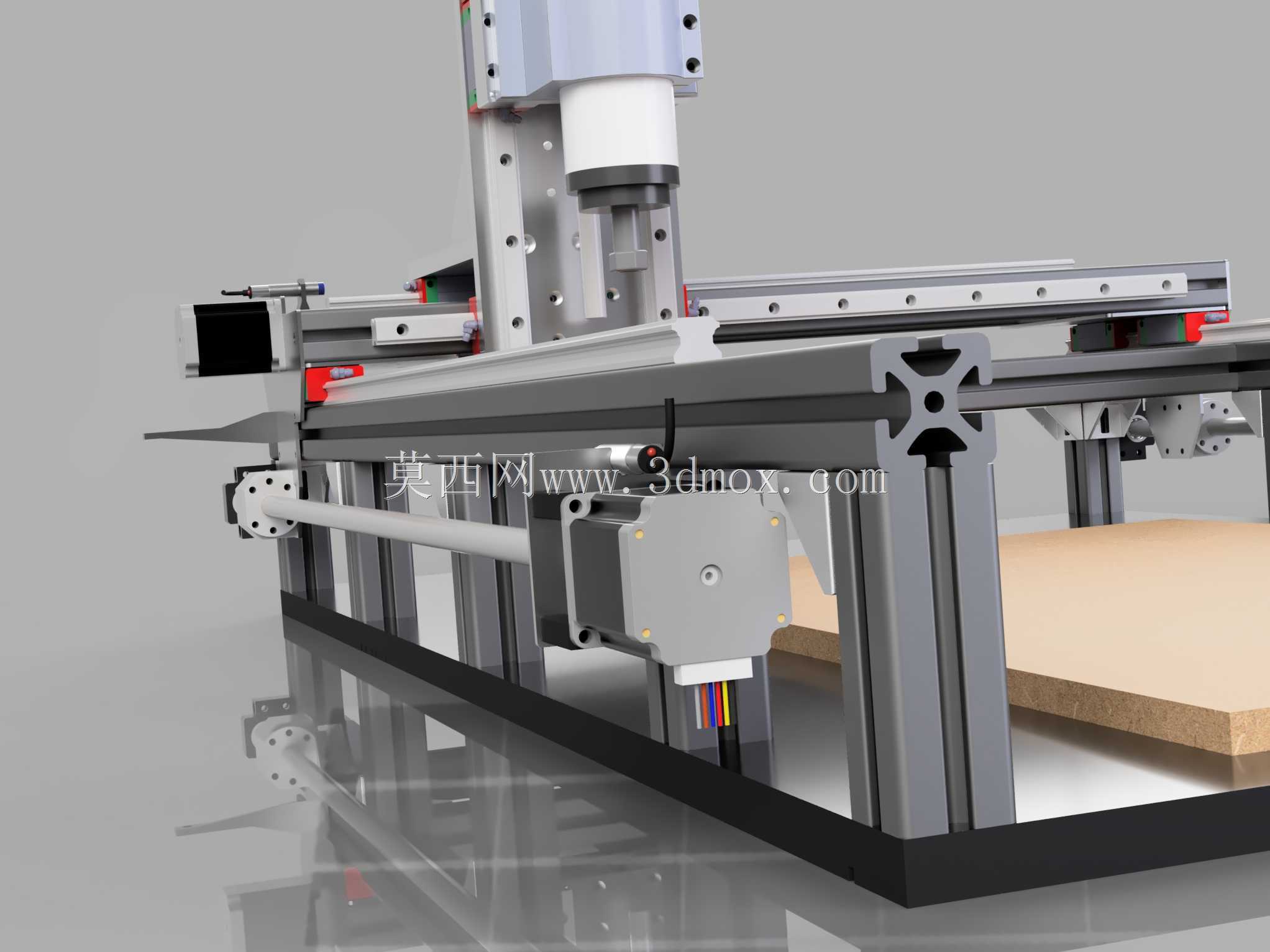

这款台式数控加工设备主要面向小型加工工坊、个人DIY创作、职业院校实训教学以及小批量定制生产场景，可覆盖亚克力板、密度板、薄实木板材、软金属、工程塑料等多种常见材质的平面雕刻、切割、铣削加工需求，能够完成浮雕制作、板材开料、标识刻字、零件粗加工等常见作业任务，适配广告制作、木工小件加工、教学实训、创意手作等多个细分领域的使用需求。设备整体采用龙门式移动结构设计，加工主轴搭载在横向移动的龙门横梁上，待加工板材固定在下方的工作台平面上，通过X、Y、Z三个轴向的精准配合移动，带动高速旋转的主轴刀具完成预设路径的加工作业，这种结构设计能够在控制设备整体占地面积的同时，最大化有效加工行程，兼顾空间利用率与加工范围。设备主体框架采用标准工业铝型材拼接搭建，这种设计思路大幅降低了整体制造成本与组装难度，铝型材本身具备的高强度、轻量化、耐腐蚀特性也能为设备整体提供足够的结构刚性，减少加工过程中产生的结构形变与共振，保障加工精度的稳定性；框架连接处采用标准角件与紧固件锁紧，后期维护、部件更换、结构调整都十分便捷，使用者可根据自身加工需求对局部结构进行灵活改装。设备的外形安装边界为950mm×1200mm×620mm，实际有效加工行程可达500mm×800mm×160mm，能够覆盖绝大多数常规尺寸板材的加工需求，工作台采用平整硬质面板作为承载面，可搭配夹具、压板等工装对不同形状的待加工工件进行固定，适配不同规格工件的装夹需求。轴向传动部分采用精密直线导轨作为运动导向部件，配合传动组件带动龙门与主轴移动，能够保障运动过程的平顺性与定位精度，减少运动卡顿与回程间隙带来的加工误差；主轴部分采用高速风冷主轴，可适配不同直径的雕刻铣刀，根据加工材质与工艺要求调整转速，满足粗加工大切削量、精加工高表面质量的不同需求。设备整体布局紧凑合理，电气控制元件、传动部件都预留了足够的安装与维护空间，走线沿铝型材槽道布置，既美观又能避免加工过程中切屑、粉尘对线路造成损伤，整体结构兼顾了实用性、经济性与可拓展性，适合预算有限但有稳定数控加工需求的使用者搭建使用。
