同轴微型旋翼飞行器结构设计方案

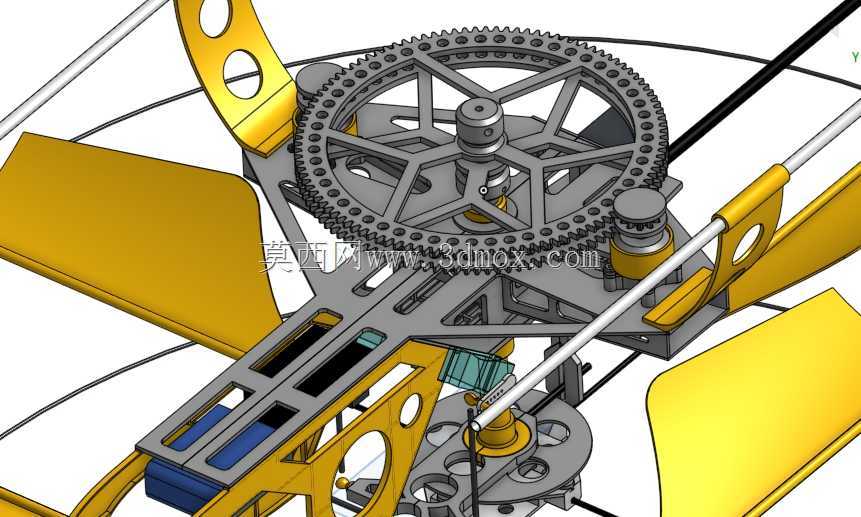

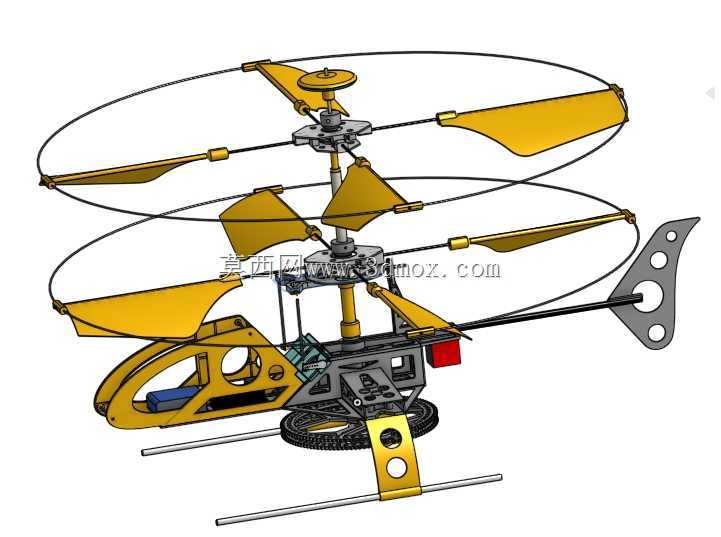

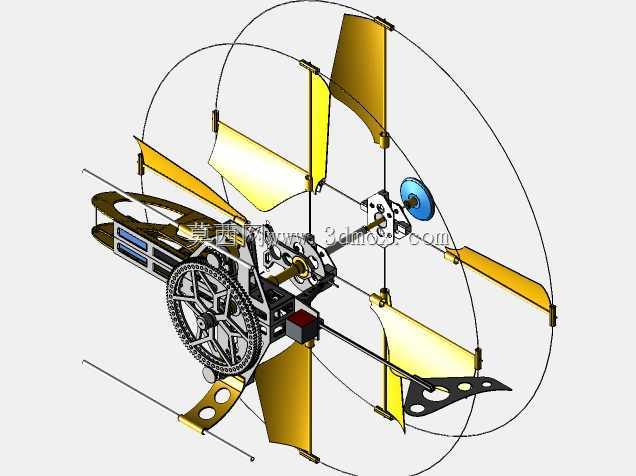

这款同轴微型旋翼飞行器主要面向室内微航模研发、微型飞行器原理验证、小型航拍载荷搭载等场景，可作为高校航空航天专业微小型飞行器课程的原理验证样机，也能适配狭小空间内的近距离巡检、室内场景的创意航拍需求，填补了微型同轴旋翼飞行器轻量化设计的方案空白。整机采用同轴双旋翼共轴布局，无需额外尾桨抵消反扭矩，大幅缩小了整机的横向占用空间，适配室内等狭窄飞行场景的使用需求。设计过程中优先兼顾轻量化与结构强度，主体承载框架采用轻量化镂空结构设计，旋翼部分采用对称翼型的薄型桨叶，配合环形护圈结构，既能够避免桨叶碰撞外物造成损坏，也能在轻微擦碰障碍物时保护旋翼结构，提升室内飞行的安全性。整机转子直径约420毫米，采用碳纤维杆件作为旋翼绷带来保证旋翼运行时的结构刚度，控制整机重量处于较低区间，有效降低飞行过程中的动力负载。传动部分采用齿轮减速结构，将动力输出的高转速转化为旋翼适配的工作转速，保证旋翼能够提供稳定的升力；尾段采用碳纤维杆件搭配环氧树脂封装结构，在保证结构强度的同时尽可能降低尾部重量，优化整机的重心分布。飞控适配方面，设计时预留了微型陀螺仪、电调、接收机的安装位，可适配微型飞控系统实现自稳飞行，走线槽位预留充足，能够规整布置动力线与信号线，避免飞行过程中线路干涉旋翼运动。旋翼护圈采用整圈环形设计，将上下两层旋翼完全包覆在护圈内部，即使在室内靠近墙面、家具飞行时，也不会因桨叶触碰障碍物导致炸机，大幅降低新手操作的门槛。动力安装位适配微型无刷电机，配合轻量化的齿轮传动组，能够实现稳定的动力输出，整机的安装边界紧凑，所有外露结构均做了圆角处理，避免尖锐结构在碰撞时造成损坏或安全隐患。运动部件之间预留了充足的活动间隙，配合润滑设计能够降低传动过程中的摩擦阻力，提升动力传输效率，延长传动结构的使用寿命。
