六槽外啮合槽轮间歇传动机构三维建模

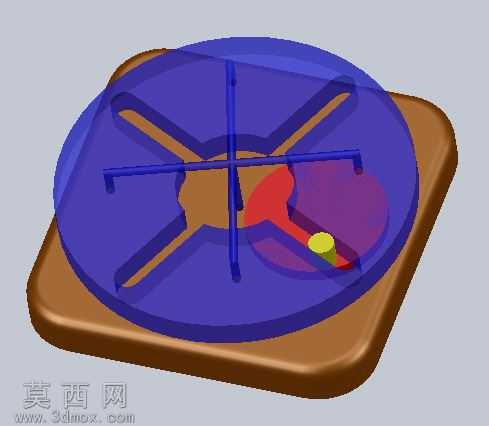

本作品为六槽外啮合槽轮间歇传动机构的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体传动逻辑的参数定义，再拆分各零件进行独立建模后完成装配约束，确保机构运动逻辑符合槽轮机构的实际传动规律。建模阶段首先完成基座部分的构建，基座采用圆角方形的承托结构，建模时通过草图绘制带圆角的方形轮廓，拉伸为实体后对边缘做圆角过渡处理，避免应力集中的同时提升外观质感，基座材质选用哑光棕褐色工程塑料质感，表面做细微磨砂纹理处理，还原实际机加工非金属基座的视觉效果。核心槽轮零件为六槽径向开槽结构，建模时先绘制圆形基体轮廓，均匀分布六个径向直槽，槽道边缘做微小倒角处理，中心设置带异形定位孔的轮毂结构，用于和输出轴配合传递扭矩，槽轮主体选用半透明深蓝色工程塑料材质，半透明效果可直观展示内部拨盘与圆柱销的啮合状态，方便观察机构运动时的配合关系。主动拨盘部分为带缺口的圆盘结构，缺口轮廓与槽轮轮毂外圆匹配，实现锁止弧的定位功能，拨盘上伸出的圆柱销采用亮黄色醒目材质，与槽轮、拨盘主体形成明确色彩区分，可清晰观察圆柱销进入、退出槽道的完整过程，拨盘主体采用与槽轮一致的半透明深蓝色材质，保持视觉统一性。装配阶段严格按照槽轮机构的装配公差要求添加配合约束，基座与槽轮、拨盘的旋转轴添加同轴心配合，槽轮与拨盘的端面添加重合配合确保传动平面一致，锁止弧部分添加间隙配合约束，避免运动干涉。渲染阶段采用柔和的环境漫反射光源，调整材质的反光度与透明度参数，让半透明零件的内部结构清晰可见，同时保留零件的轮廓层次感，整体渲染效果兼顾结构展示的清晰度与视觉美观度。该机构可实现主动件连续转动时从动槽轮的周期性间歇转动，建模过程中对槽道的角度、锁止弧的半径、圆柱销的位置参数均做了精确计算，确保每次转位角度精准为60度，锁止阶段槽轮完全固定无窜动，完全符合外槽轮机构的设计规范，可用于机械原理教学演示、间歇传动机构方案验证等场景。
