塑料粉碎用黑客磨三维结构设计

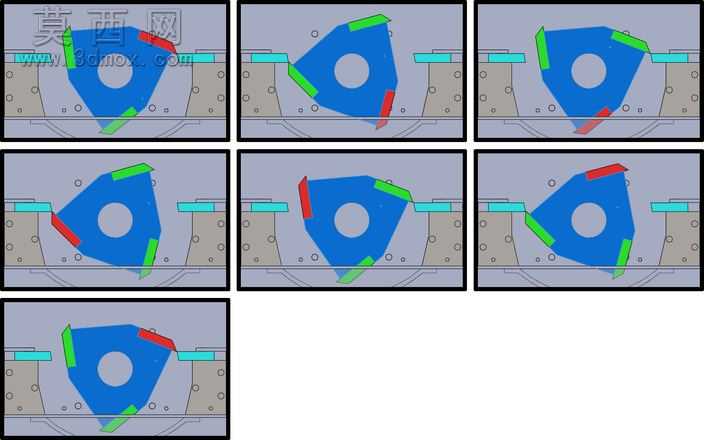

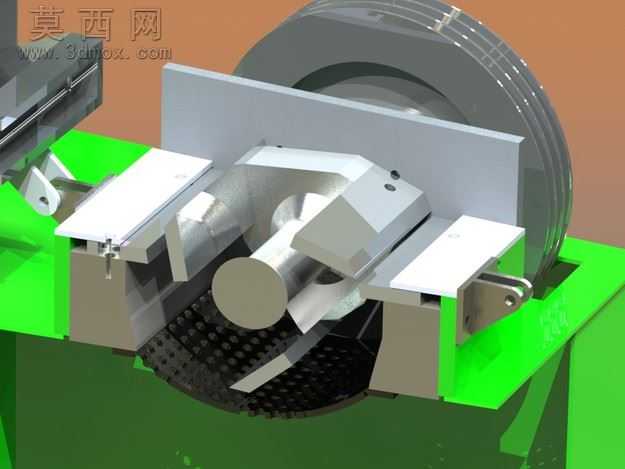

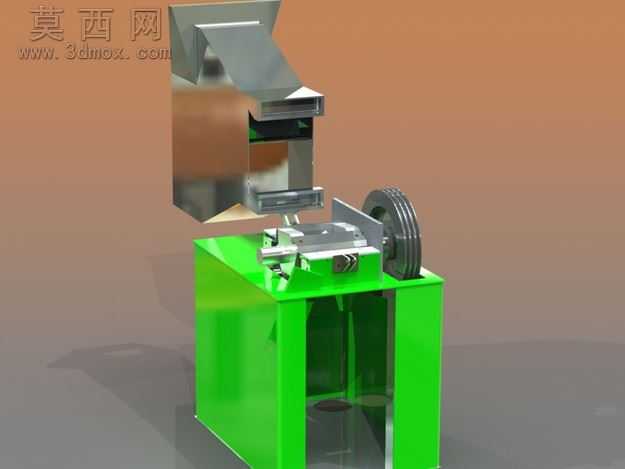

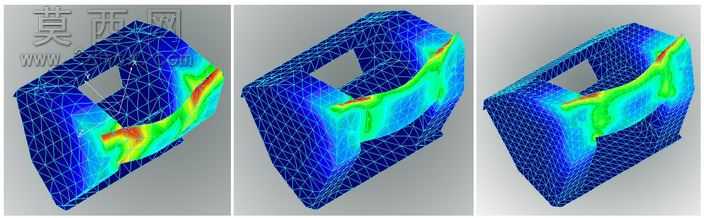

本款黑客磨三维模型采用SolidWorks平台完成全参数化建模，整体外观采用军绿色哑光金属材质渲染，还原工业设备厚重扎实的质感，模型结构完整无缺失，可直接用于结构验证、方案展示与二次设计。模型整体分为上下两大功能腔体，上部为扩口式进料斗，采用倾斜导料面设计，进料口做外翻加宽处理，方便大块待处理物料投入，斗体内部设置导流斜面，可引导物料自动滑向下方粉碎腔，避免物料卡滞堆积；下部为封闭式主机箱体，作为整台设备的承载基座，内部预留动力组件、传动结构的安装空间，箱体侧面预留检修开口，方便日常维护与易损件更换。粉碎核心区域配置3片高速粉碎刀片，设计额定工作转速为1750RPM，刀片采用高硬度耐磨钢材材质建模，刃口做斜切角度处理，配合腔体内的砧板块结构，可实现对塑料等不同材质物料的快速剪切、研磨破碎，通过动刀与定刀的间隙配合，将投入的物料剪切研磨至符合粒径要求后从下部出料口排出。建模过程中严格遵循机械设计规范，对刀片安装位、皮带轮传动结构、轴承配合位、箱体连接法兰等细节均做了1:1还原，各零部件之间的装配关系清晰，无干涉错位问题，传动侧的皮带轮结构做了细节刻画，可直观展示动力传递路径。设计思路围绕通用型塑料粉碎需求展开，兼顾进料顺畅性、粉碎效率与设备稳定性，进料斗的倾斜角度经过反复调整，既保证大容积进料储备，又避免物料架桥堵塞；主机箱体采用框架式加强结构建模，可承受高速粉碎作业产生的振动载荷，降低设备运行时的共振风险。模型同时导出了STEP、IGES、STL等通用格式，可适配多数三维设计软件打开编辑，能够用于塑料加工设备的教学演示、粉碎设备的方案改型、非标破碎设备的设计参考等场景，完整还原了小型塑料粉碎机的核心结构与工作逻辑，为相关领域的设计人员提供可靠的三维参考依据。
