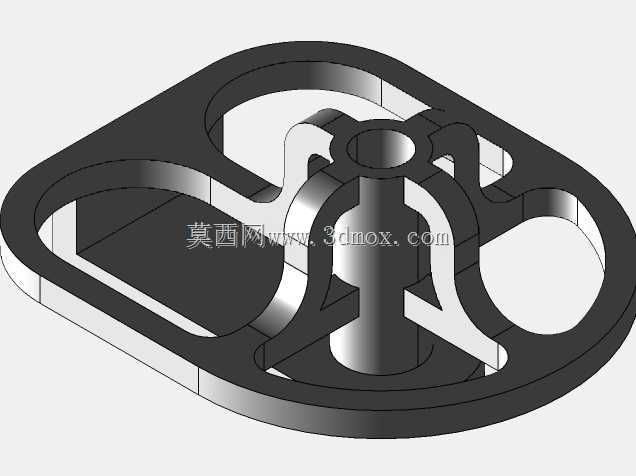

带中心立柱镂空框架式机械支撑结构件

这款带中心立柱的镂空框架式支撑结构件，常应用在小型流体控制阀组、便携气动设备的内部承载场景中，也可作为轻型执行机构的安装基座使用，在需要兼顾结构强度与整体减重的紧凑型机械装配场景里适配性极强。它的核心作用是为中心装配的轴类、阀芯类零件提供稳定的定位支撑，同时通过外轮廓的安装边与周边壳体、相邻功能模块完成固定连接，框架上预留的三处大尺寸镂空区域，既可以为管路走线、联动杆件的活动留出充足空间，也能有效降低零件自身重量，减少设备整体的负载冗余。从功能特性来看，中心的带通孔立柱是核心承载部位，通孔用于穿装定位轴或者输送介质的流道，立柱周边延伸出的三道弧形加强筋，分别连接到外侧的圆角矩形框架上，这种筋位布局并非均匀对称排布，而是对应了实际受力的三个主要方向，能够在承受径向偏载、轴向压装力的时候将应力均匀分散到外框架上，避免局部应力集中导致的结构变形，外框架采用圆角过渡的扁平矩形轮廓，边缘做了等厚度的翻边设计，既提升了框架整体的抗扭刚度，也能在安装时和贴合面形成更稳定的接触支撑，不会因为边缘尖锐造成装配面的压损。在设计思路上，这款结构件优先平衡了强度与轻量化的需求，没有采用实心的块体结构，而是通过筋条传力的架构实现材料的最优分配，每一处筋条的厚度都和外框架、中心立柱的壁厚保持一致，既适配一体成型的加工工艺，减少壁厚不均带来的成型缺陷，也能让应力传递路径更顺畅，镂空区域的边缘都做了圆弧过渡处理，避免应力在开孔边缘集中，提升零件的抗疲劳寿命。从安装边界来看，这款零件整体为扁平类椭圆矩形轮廓，整体厚度较薄，中心立柱的高度略高于外框架的平面，安装时中心立柱的端面可以作为轴向定位的基准面，外框架的底面为平整的安装贴合面，可通过周边的预留孔位完成螺栓固定，整体安装占用空间紧凑，不会过多挤占设备内部的装配空间，适配小型化、轻量化的设备设计需求，在装配时不需要额外的调整垫片，依靠自身的加工精度就能保证中心孔位与相邻零件的同轴度要求，降低装配调试的难度。
