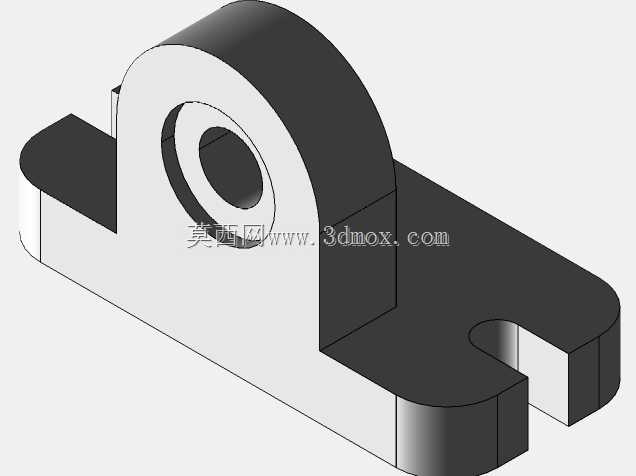

立式带开口安装底座轴承支撑座

该支撑构件属于机械传动系统中的基础支撑类零件，主要应用于各类轻载传动场景中，为旋转轴提供稳定的径向支撑与轴向定位，常见于小型输送线、轻工自动化设备、台式加工辅具以及教学实训类机械装置中，承担着固定轴承外圈、抵消轴系运转产生的径向载荷、保障旋转部件同轴度的核心作用。从实际使用场景来看，这类支撑座多适配深沟球轴承类标准件，可支撑直径较小的光轴或带台阶的传动轴，在低速、载荷平稳的工况下能够长期稳定工作，避免轴系运转过程中出现晃动、偏心等问题，有效降低轴与安装基体之间的磨损，延长整套传动机构的使用寿命。在功能特性上，该零件采用一体化铸造成型后机加工的工艺思路设计，主体分为上部的轴承容纳腔与下部的安装底座两个功能区域：上部为带同轴通孔的半包围拱形支撑结构，通孔内壁与轴承外圈采用过渡配合，可通过过盈压装或者顶丝紧固的方式固定轴承，拱形结构的壁厚经过载荷校核，能够均匀分散轴系传递的径向压力，避免应力集中导致的结构开裂；下部为长条形平板安装底座，底座末端开设U型开口槽，这种开口设计相比传统的圆孔安装结构，具备更大的安装调节余量，在装配时无需完全拆卸紧固件即可调整支撑座的轴向位置，大幅降低现场安装调试的难度，底座与上部支撑结构之间采用大圆角过渡连接，进一步提升结构的整体刚性，减少受力时的形变。在设计思路上，该零件优先考虑加工经济性与装配便捷性，所有外露棱边均做了倒角处理，既避免加工与装配过程中锐边划伤操作人员，也能够去除机加工产生的毛刺，提升零件的外观规整度；轴承安装孔的端面设计有平整的贴合面，能够保证轴承安装后端面与支撑座完全贴合，避免轴承安装倾斜导致的轴系跳动。从安装边界来看，上部轴承容纳腔的外轮廓为圆弧过渡的拱形结构，安装时需要预留足够的径向空间，避免与周边的传动部件发生运动干涉；下部底座的两个安装面为精加工平面，安装时需要贴合设备的安装基板平面，保证支撑座的安装垂直度，U型开口槽的宽度适配常用的内六角圆柱头螺栓尺寸，可直接采用标准紧固件完成固定，无需额外加工定制连接件，整体结构紧凑，占用安装空间小，能够在空间受限的设备内部完成布置，适配多种轻量化传动场景的安装需求。
