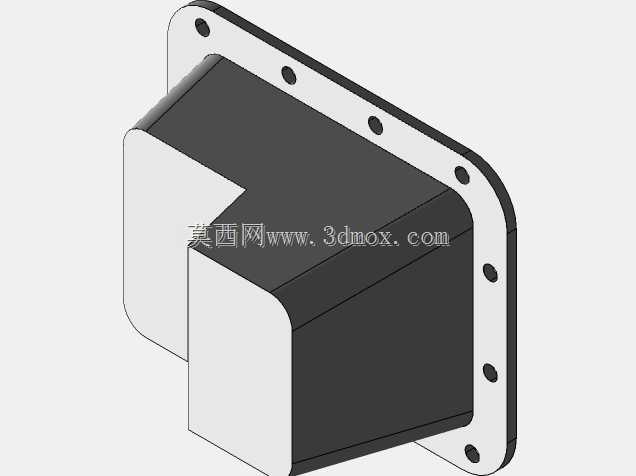

带法兰安装边的L型异形壳体结构件

该异形壳体结构件主要应用于小型机电设备、液压阀组集成模块、车载电控单元的防护封装场景，作为核心承载防护构件，既可以为内部安装的阀片、电路板、小型传动组件提供密闭的安装空间，隔绝外界粉尘、水汽、油污的侵入，也能通过自身的结构强度承接外部安装载荷，避免内部精密元器件受外力冲击出现位移或损坏。从实际使用场景来看，这类壳体常被布置在设备的侧装工位，通过法兰边与设备主体壁面贴合固定，L型的异形腔体可以充分利用设备内部的转角闲置空间，在不额外占用设备直线安装空间的前提下，最大化拓展内部容纳容积，适配空间紧凑的机电集成设备布局需求。在功能特性上，该壳体采用一体化弯折成型的结构设计，腔体转角处做了圆弧过渡处理，既可以避免应力集中导致的壳体受力开裂，也能减少内部积液、积尘的死角，方便日常维护时的清洁作业；法兰安装边上均匀排布了多个螺栓过孔，安装时可以配合密封垫片实现周向均匀压紧，保证结合面的密封性能，避免设备运行过程中出现渗漏问题。设计过程中，针对壳体的拔模工艺做了针对性优化，腔体侧壁设置了均匀的拔模斜度，适配注塑、压铸或者钣金折弯焊接的加工工艺要求，既可以降低生产过程中的脱模难度，也能减少后续机加工的工序量，有效控制生产制造成本。在安装边界设计上，法兰边的外轮廓尺寸略大于腔体主体截面，预留了足够的螺栓安装操作空间，安装时不需要额外设计转接支架，可以直接通过螺栓将壳体固定在设备壁面的预设安装位上；腔体的内部尺寸做了公差适配设计，预留了内部元器件的安装间隙与走线空间，侧壁厚度经过受力校核，既可以满足常规工况下的防护强度要求，也能控制整体重量，降低设备的整体负载。整体结构没有多余的冗余设计，所有结构特征都服务于安装、防护、空间利用的核心需求，适配中小批量的工业化生产要求。
