带加强筋直角L型支撑固定角座

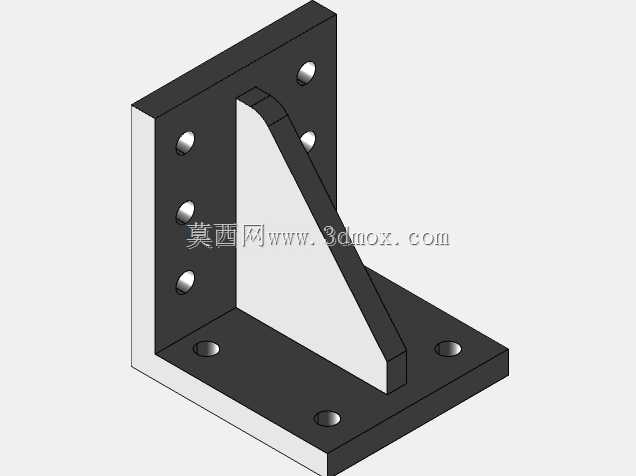

这款带加强筋的直角L型支撑固定角座，是工业装配、设备搭建场景中十分常用的刚性连接构件，主要应用在框架结构拼接、设备机架加固、钣金柜体连接、自动化生产线型材架搭建、小型设备支座固定等场景，能够为两个垂直相交的安装面提供高强度的直角支撑与位置固定，避免连接部位受载后出现角度偏移、结构变形的问题，是保障框架类结构整体刚性的关键连接配件。从实际用途来看，它既可以作为重载框架的角部加强件，分散垂直安装面承受的弯折载荷，也可以作为小型设备的安装支座，将设备主体稳定固定在垂直墙面或水平基座上，还能在输送线侧边护板、设备安全防护门的安装中作为直角铰接的支撑基座，适配多类需要90度刚性连接的装配需求。在功能特性上，这款角座采用一体化的三角加强筋结构设计，区别于无筋的薄款角码，中间的三角加强筋直接连接垂直安装板与水平安装板的内侧，形成稳定的三角受力结构，能够大幅提升角座的抗弯折、抗剪切能力，即使承受较大的垂向载荷或侧向冲击力，也不会出现安装板变形、连接角度错位的问题；两个安装板上都预设了沉头安装孔，安装时螺栓头部可以完全沉入孔内，不会突出安装面影响其他构件的装配，也能避免螺栓外露剐蹭操作人员或管线，安装后贴合度更高，连接稳定性更强。从设计思路来看，这款角座优先保障结构刚性与安装便利性，整体采用等厚板材成型，垂直安装板与水平安装板的外边缘做了微小的倒角处理，去除锐边避免安装时划伤操作人员，同时也能减少应力集中，提升构件的疲劳强度；加强筋的厚度与安装板厚度保持一致，与两个安装板的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中导致受力断裂，所有安装孔的孔位都做了等距排布设计，适配标准规格的螺栓尺寸，不需要现场二次打孔即可直接装配，能够有效提升现场安装的效率。在外形尺寸与安装边界上，这款角座的垂直安装板与水平安装板边长尺寸一致，属于等边长直角角座，安装孔沿安装板的中心线对称排布，垂直安装板上沿竖直方向排布四个安装孔，水平安装板上沿水平方向排布三个安装孔，能够根据实际载荷大小选择对应数量的螺栓进行固定，轻载场景可以间隔选孔安装，重载场景可以满孔安装提升连接强度；安装时需要注意，两个待连接的安装面需要保证平面度误差在合理范围内，避免角座安装后出现悬空受力的情况，沉头孔的深度适配标准规格的内六角沉头螺栓，安装后螺栓头部不会高出安装板平面，不会占用额外的装配空间，角座整体的外轮廓没有突出的冗余结构，安装后不会与周边的管线、其他构件产生干涉，能够适配紧凑空间内的直角连接需求。
