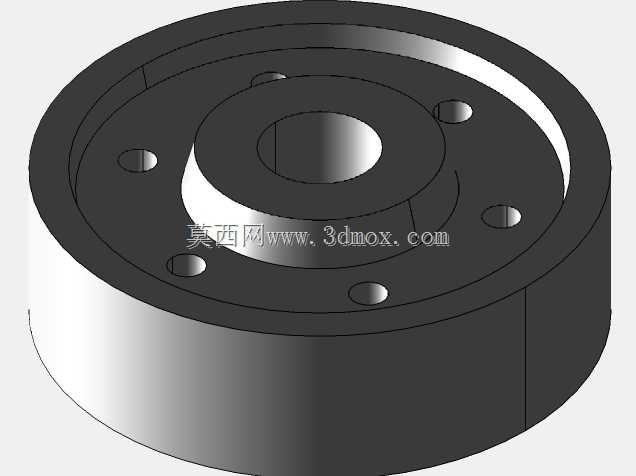

带安装孔同轴台阶式回转轮盘结构

该回转轮盘构件是机械传动与连接系统中常用的基础承载零件，广泛应用于各类需要回转支撑、扭矩传递或定位连接的工业场景中，常见于轻工自动化生产线的从动轮组、小型设备的回转定位基座、传动系统的连接法兰盘以及工装夹具的定位承载台等位置，能够在中低速、中等载荷的工况下稳定承担径向支撑、周向扭矩传递以及轴向定位的功能，适配多数常规工业环境下的装配使用需求。从功能特性来看，该构件采用同轴双层台阶式结构设计，中心设置贯通式轴孔，用于与配套的传动轴进行配合装配，可通过键连接或过盈配合的方式实现与轴的同步回转；上层台阶端面均匀分布六个圆形安装通孔，可通过螺栓紧固件将轮盘与相邻的传动件、连接件或负载端进行刚性连接，保证连接的同轴度与紧固可靠性，避免回转过程中出现偏摆、松动等问题；下层为等直径的圆柱外圆面，可根据实际使用需求配套安装轴承、密封件或传动带轮外圈，拓展其作为带轮、轴承座内芯或回转支撑盘的使用场景。在设计思路上，该零件遵循回转类零件的同轴度设计准则，所有回转面均以中心轴孔的轴线为设计基准，从根源上保证各台阶面、外圆面与中心轴的位置精度，降低回转过程中的动不平衡量；安装孔采用等分圆周排布的方式，既保证螺栓连接时的受力均匀，也能适配不同角度的装配调整需求，减少装配时的对位难度；整体采用等壁厚的实体结构设计，在保证零件刚性与结构强度的前提下，尽可能去除非必要的冗余材料，兼顾结构稳定性与轻量化需求，避免不必要的材料浪费与转动惯量过大的问题。从安装边界与尺寸适配来看，该轮盘的下层圆柱外圆为最大外轮廓尺寸，装配时需预留不小于该外圆直径的安装空间，同时要保证安装端面与中心轴线的垂直度，避免装配后出现端面跳动超差的问题；中心轴孔的尺寸公差可根据配合需求选择间隙配合、过渡配合或过盈配合，适配不同的传动连接要求；端面安装孔的孔位公差严格按照等分圆周精度设计，可与标准规格的螺栓紧固件直接适配，无需额外进行孔位加工调整；零件的轴向总高度可根据配套的安装空间进行适配调整，台阶的高度差设计充分考虑了相邻连接件的安装让位需求，避免装配时出现结构干涉，能够直接适配多数常规规格的传动连接场景，无需进行额外的二次改型加工即可投入装配使用。
