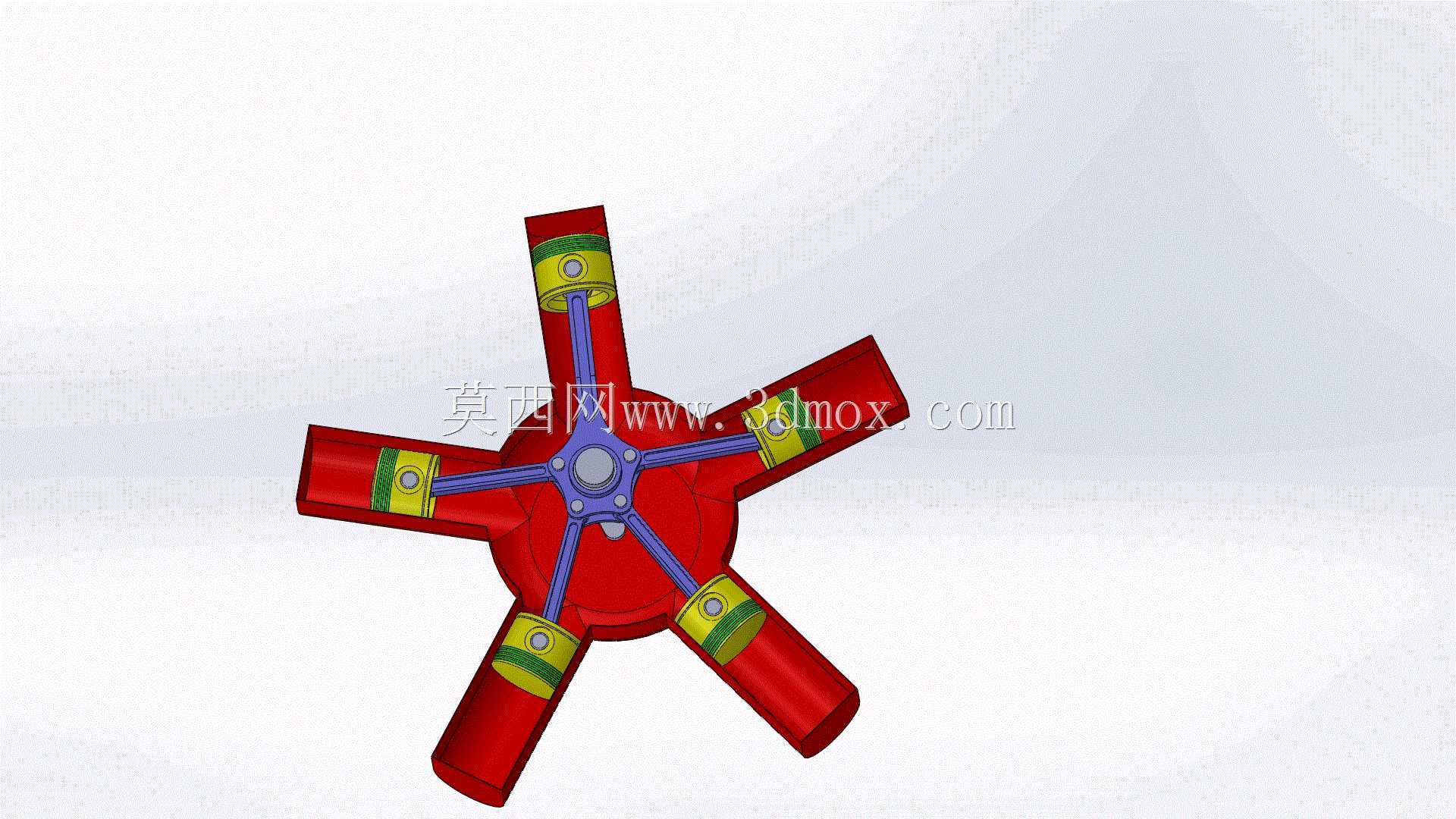

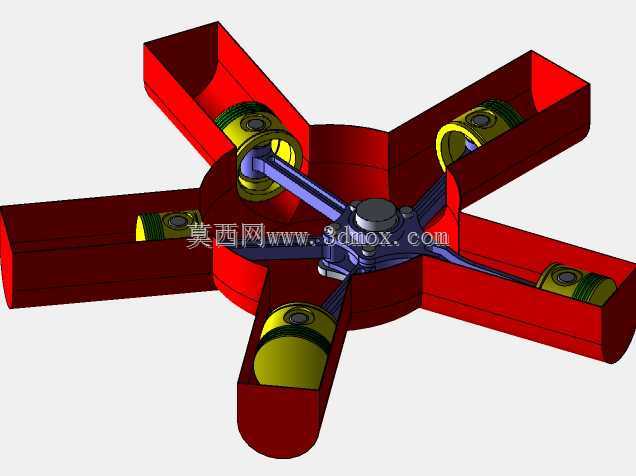

星型五缸径向发动机运动演示结构

径向发动机是早期航空动力领域应用极为广泛的动力结构，这类星型布局的动力单元凭借紧凑的径向排布特性，能够在有限的机头安装空间内实现更大的排量输出，相比直列布局的同排量引擎，径向结构的曲轴长度更短，整机自重更轻，曲轴运转时的动平衡表现更优异，在早期螺旋桨飞机、小型通航飞行器、特种农用作业机械上都有大量成熟应用。这套五缸径向排布的动力结构，围绕中心曲柄连杆机构完成动力传递，五个气缸以中心曲轴轴线为圆心呈均匀放射状排布，每个气缸的活塞通过连杆与中心曲柄销铰接，当气缸内完成做功冲程推动活塞往复运动时，连杆会将活塞的直线往复运动转化为曲轴的旋转运动，五个气缸按固定相位差依次做功，能够大幅降低曲轴输出的扭矩波动，让动力输出更平顺，同时均匀的径向排布也让每个气缸的散热条件保持一致，避免了直列引擎前后缸体温差过大带来的热变形不均问题。在设计思路上，这套结构优先保障了动力传递路径的简洁性，中心曲轴采用单曲柄销结构，所有连杆共同铰接在同一曲柄销上，大幅简化了曲轴的加工难度，也减少了多曲柄销结构带来的累计装配误差；气缸体采用等长等径的统一设计，活塞、连杆、活塞销等零部件全部实现通用互换，能够降低后期的维护更换成本。在安装边界上，整机整体呈正五边形放射轮廓，最大径向尺寸由气缸外端的安装端面决定，轴向尺寸仅覆盖曲轴前后端的输出连接位与缸体散热段，安装时可以直接通过中心曲轴的前端输出轴连接负载，后端的安装定位面可以直接固定在设备的动力舱支架上，不需要额外设计复杂的转接固定结构。这类径向动力结构除了航空领域应用外，在小型固定式发电机组、特种作业的小型动力设备、定制化的动力演示教具中也有很高的应用价值，其直观的运动逻辑能够清晰展示四冲程引擎的曲柄连杆工作原理，均匀的缸体排布也让整机运行时的振动被径向对称的做功冲程相互抵消，不需要额外设计大质量的平衡轴结构就能实现低振动运行。在功能特性上，这套结构完整还原了径向引擎的运动逻辑，每个活塞的往复行程一致，连杆摆动角度经过匹配设计，避免了运动过程中连杆与缸体内壁的干涉，缸体与中心曲轴箱的连接位采用统一的安装定位基准，能够保证每个气缸的同轴度误差控制在合理范围内，保障活塞往复运动时不会出现偏磨问题。
