带螺旋复位弹簧的柱塞缓冲减震组件

　　这套柱塞缓冲组件的结构原型，在小型行走机械悬架、液压支腿缓冲段、工装夹具的弹性复位工位以及台架试验的阻尼模拟单元里都能见到相近的应用形态，核心作用是把轴向冲击载荷通过弹簧压缩行程逐步吸收，再依靠弹簧预紧力让柱塞杆回到初始伸出位置，两端的铰接结构则用来补偿安装面之间的小幅角度偏差，避免活塞杆受侧向弯矩出现卡滞。

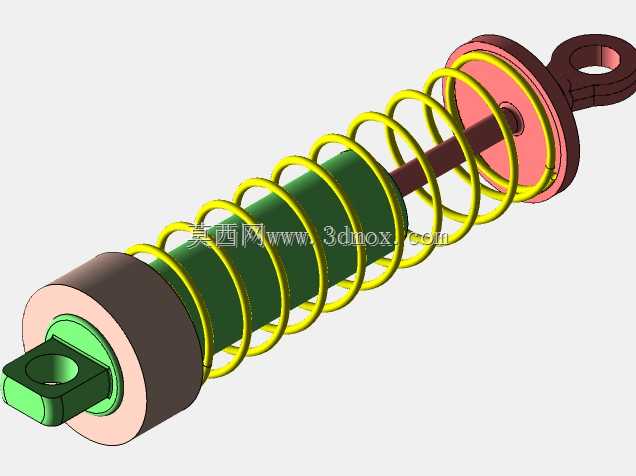

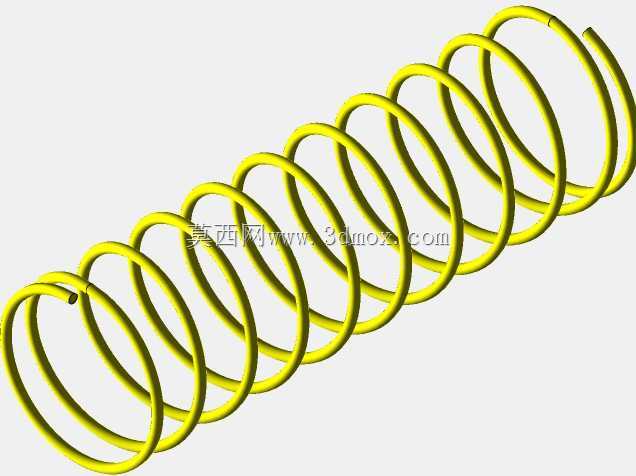

　　从结构拆解逻辑来看，组件最外侧的大节距圆柱螺旋弹簧承担主要弹性储能职能，弹簧两端分别抵靠在两端的限位端面上：一端是缸体外侧的环形挡肩，另一端是活塞杆尾部的圆盘限位座，弹簧内径和中间缸体外径之间预留了均匀的径向间隙，这个间隙在建模时需要严格控制——间隙过小，弹簧受压弯曲时会剐蹭缸体外壁，产生额外摩擦阻力甚至磨掉表面防护层；间隙过大，弹簧在往复压缩过程中容易出现径向窜动，偏载时弹簧圈会局部贴靠缸体，长期运行后出现弹簧偏磨、弹力衰减不均的问题。

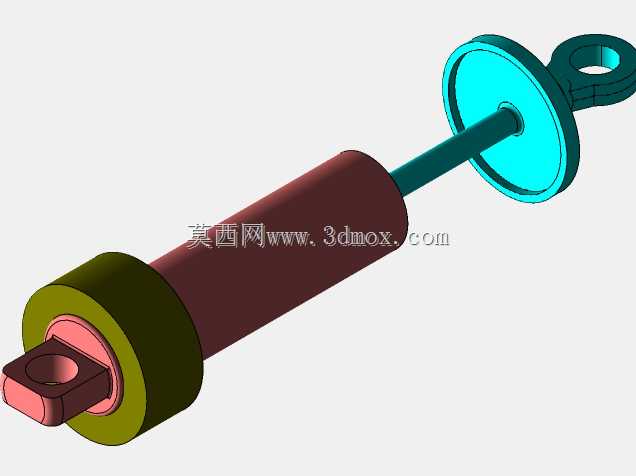

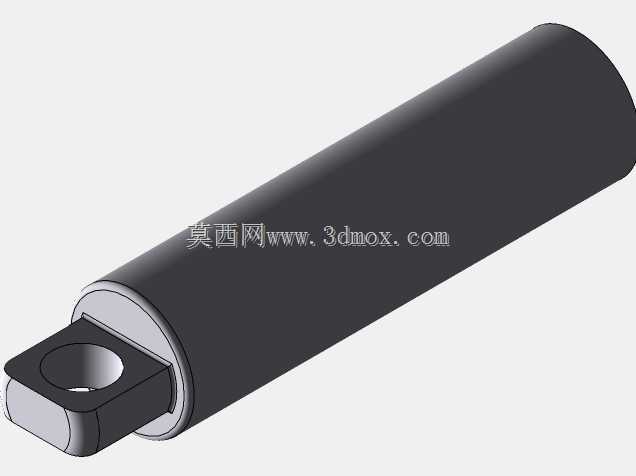

　　中间的筒状缸体部分是柱塞的滑动导向载体，内腔加工有和柱塞杆配合的导向孔，配合公差通常选H8/f7的间隙配合，既保证柱塞杆轴向滑动顺畅，又能把径向晃动量控制在极小范围内。缸体左端集成了铰接安装座，座体上开有横向贯通的销孔，用来和设备机架侧的铰接耳板通过圆柱销连接；右端伸出的柱塞杆末端同样设计了带销孔的吊耳式铰接头，和被缓冲的运动部件连接。这种两端铰接的布局，让整个组件只承受轴向拉压载荷，安装时两个铰接孔的轴线需要保持平行，否则组件在摆动过程中会产生附加扭转应力，轻则导致柱塞滑动卡涩，重则造成柱塞杆弯曲变形。

　　建模过程中首先要敲定的是核心安装边界尺寸：两端铰接孔的中心距是组件安装的核心长度参数，对应设备上两个安装点位的名义距离，还要预留出弹簧全压缩时的最小中心距，保证缓冲行程走到极限位置时，弹簧圈之间仍有微小间隙不会发生并圈死顶；两端铰接销孔的直径直接匹配所选连接销的规格，销孔和端座的壁厚要满足挤压强度要求，避免冲击载荷下销孔被拉长变形。弹簧的参数选型围绕缓冲需求展开：弹簧丝直径、中径、有效圈数决定了整个组件的刚度曲线，仿真分析时需要先给弹簧设置符合实际材料属性的刚度参数，再给柱塞杆施加轴向位移载荷，模拟全行程压缩过程中的弹簧应力分布、端座受力变化，同时校核柱塞杆在最大偏载角度下的弯曲强度，确认缸体导向段的长度足以覆盖柱塞的全伸出行程——导向长度不足时，柱塞杆伸出量越大，悬臂端的挠曲变形就越明显，会直接加剧导向孔的偏磨。

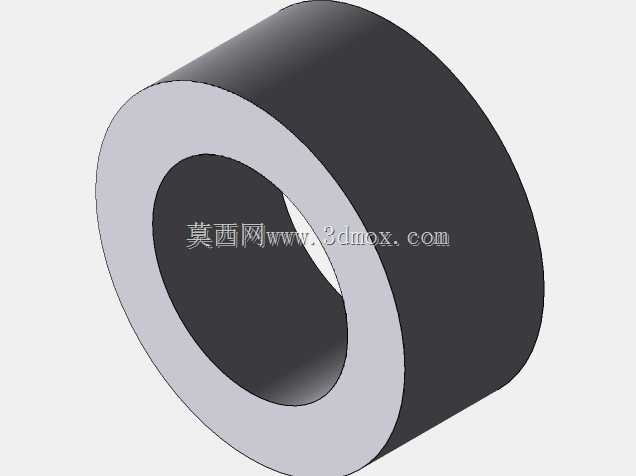

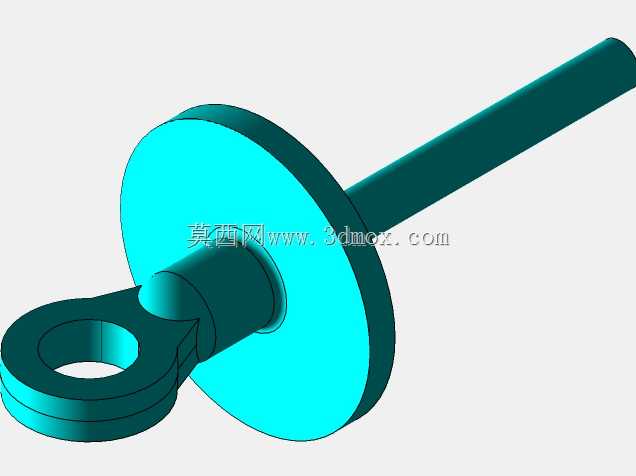

　　结构细节上，左端铰接座和缸体之间设置了环形的限位法兰，法兰端面加工出和弹簧端部匹配的定位止口，弹簧套入后端部不会沿径向滑移；右端的圆盘限位座通过紧固件和柱塞杆端部固定，拆卸后可以更换不同刚度的弹簧，适配不同载荷等级的缓冲场景。柱塞杆和缸体导向孔之间预留了润滑脂存储的沟槽空间，实际装配时填充润滑脂来降低滑动摩擦，减少往复运动的磨损。整套组件的运动仿真重点验证柱塞在全行程范围内的运动同轴度，确认弹簧压缩过程中不会和周边相邻部件发生运动干涉，铰接销的转动角度范围覆盖设备运行时的最大摆角，不存在结构硬限位卡滞的问题，静力学分析则重点考核最大冲击载荷下各受力部件的应力水平，确保端座、柱塞杆、铰接耳位置的应力都处于材料许用范围内，满足长期往复受载的使用要求。
