摆盘间歇传动机构三维结构设计

摆盘机构是机械传动领域中实现周期性间歇摆动输出的经典结构，常被应用在轻工包装、食品分拣、小型自动化送料等场景中，用来完成工位切换、物料推送、周期性节拍动作输出等实际作业需求，相比纯连杆间歇结构，这类带轮盘配合摆杆的摆盘机构运行冲击更小，传动噪音更低，在中低速轻载的自动化工位上有着很高的实用价值。

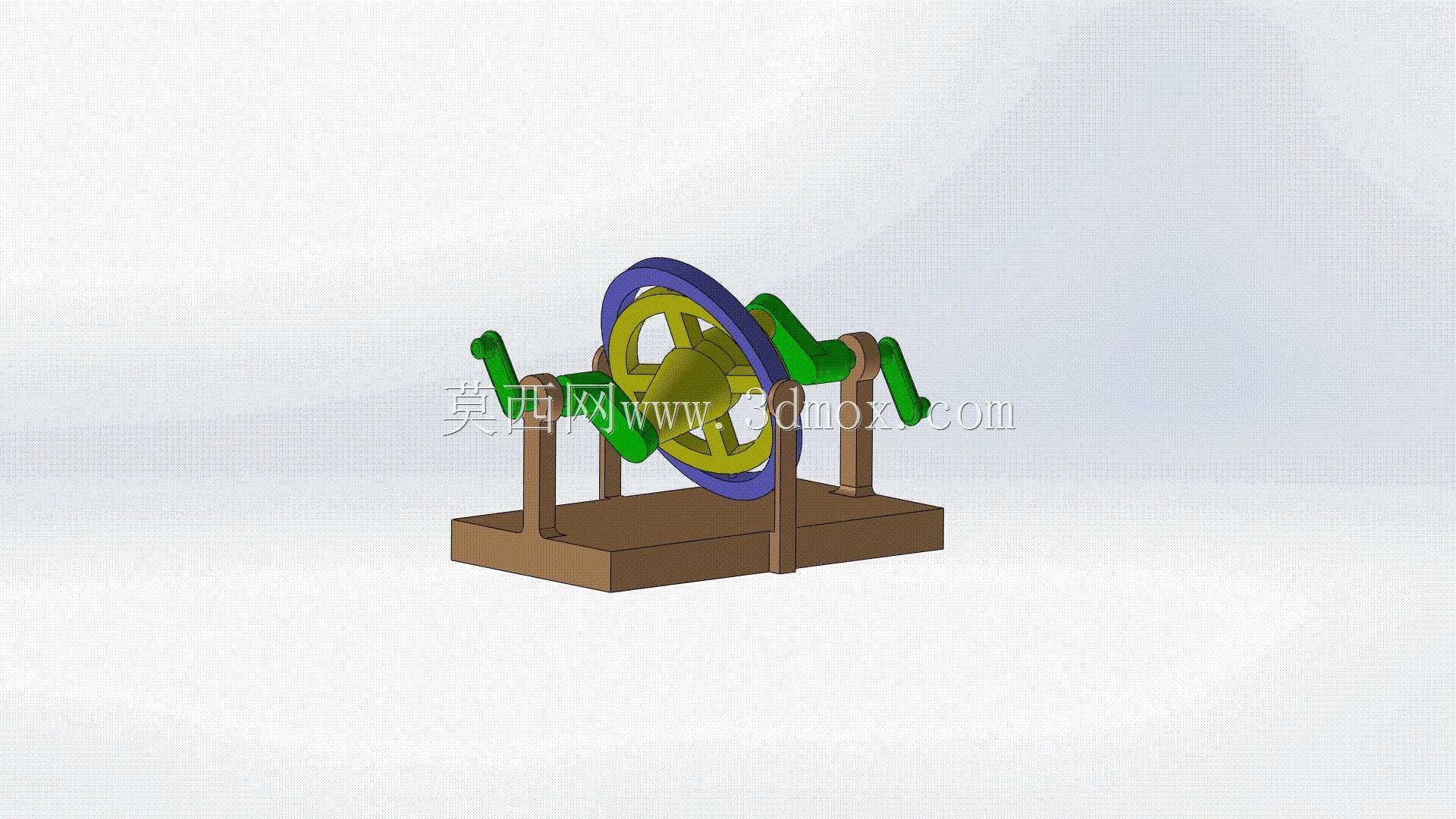

这套摆盘机构的核心功能是将轮盘的连续回转运动，转化为两侧摆杆的同步周期性往复摆动，通过轮盘上的曲面轮廓与摆杆接触端的配合，精准控制摆杆的摆动角度、停留时长与动作节拍，可直接对接末端执行件完成指定的往复作业动作。整套结构采用卧式底座支撑布局，所有传动部件都集成安装在平整的木质安装底板上，底板预留了充足的安装固定孔位，可直接通过螺栓固定在设备机架的安装平面上，不需要额外设计复杂的转接支架，安装边界清晰，适配多数小型自动化设备的内部安装空间。

设计过程中优先考虑了传动的平稳性，将大直径的导向轮盘作为核心传动件，轮盘外圈设置了连续的导向曲面，两侧对称布置的摆杆通过端部的接触件与轮盘曲面贴合，轮盘回转时曲面轮廓的高度变化会推动摆杆绕自身固定铰点做定角度摆动，轮盘上的镂空轮辐结构既减轻了回转件的自身重量，降低转动惯量带来的启停冲击，也方便日常维护时观察内部传动件的啮合状态。支撑摆杆与轮盘的立式支架采用等厚板材加工，支架与底板之间采用垂直定位设计，保证各回转副的同轴度误差控制在合理范围内，避免运行过程中出现卡滞、偏磨的问题。

从安装尺寸来看，整套机构的横向占用空间适配多数桌面级小型设备的内部安装位，竖向高度不会遮挡设备其他组件的排布，各运动部件之间预留了足够的安全间隙，运行过程中不会出现部件干涉的问题。摆杆的摆动行程可通过更换不同轮廓曲线的轮盘进行调整，不需要改动整体支撑结构，就能适配不同节拍、不同摆幅的作业需求，后期维护时仅需定期对各回转铰接点加注润滑脂，检查接触件的磨损情况即可，整体维护成本较低，非常适合教学演示、小型自动化设备改造、非标工装设计等场景使用，能够帮助设计人员快速理解间歇摆动传动的运动原理，也可直接经过参数调整后应用到实际生产设备中。
