内燃机活塞连杆组件结构设计

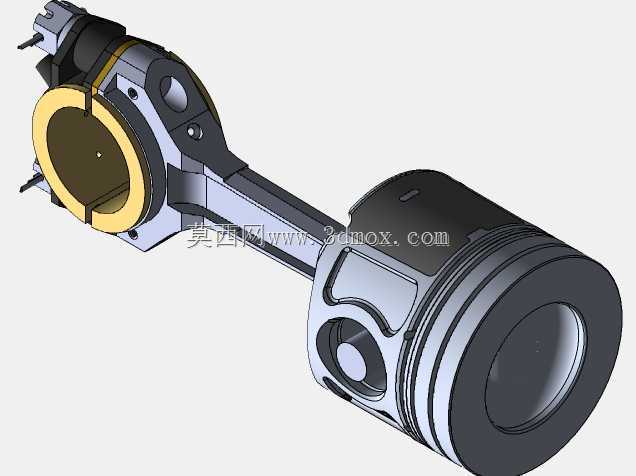

该活塞连杆组件是往复式内燃机核心传动部件，主要应用于车用汽油机、柴油机以及小型通用动力机械的曲柄连杆机构中，承担着将燃烧室内燃气爆发产生的直线往复运动转化为曲轴旋转扭矩的核心功能，是动力输出路径上不可或缺的关键承载构件。在实际整机运行场景中，活塞头部直接接触燃烧室高温高压燃气，需要承受瞬时最高可达十余兆帕的燃气压力，以及每分钟数千次往复运动带来的交变惯性载荷，连杆则负责将活塞承受的作用力传递给曲轴曲柄销，同时配合曲轴完成运动形式的转换，整套组件的工作状态直接决定了内燃机的动力输出效率、运行平顺性与整机使用寿命。从产品功能特性来看，活塞头部设计有三道环槽结构，分别用于安装气环与油环，气环负责密封燃烧室防止燃气窜入曲轴箱，油环则负责刮除气缸壁上多余的润滑油避免机油参与燃烧，活塞裙部采用型线优化设计，可在热态工况下适配气缸内壁间隙，避免冷态敲缸与热态拉缸故障；连杆小头端通过活塞销与活塞铰接，内部设计有油道可将压力润滑油输送至活塞销衬套部位实现持续润滑，连杆大头端采用剖分式结构，通过连杆螺栓与连杆盖紧固在曲轴曲柄销上，可实现与曲轴的可靠装配连接，杆身采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减小往复运动惯性力。在设计思路层面，整套组件严格遵循内燃机动力匹配原则，活塞压缩高度、连杆中心距等核心尺寸完全匹配对应排量机型的气缸行程与压缩比要求，活塞销孔中心与活塞中心设计有微小偏置量，可缓解活塞换向时对气缸壁的敲击噪声，连杆大小头孔的平行度、圆柱度公差严格控制在微米级，避免运行过程中出现偏磨导致的早期失效；安装边界上，活塞裙部最大外径适配对应缸径的气缸套内孔，连杆大头剖分面的宽度、连杆螺栓孔距完全匹配对应曲轴曲柄销的直径与曲柄臂间距，活塞销直径与连杆小头衬套内孔、活塞销座孔采用分组选配的间隙配合，可保证常温装配顺畅、高温工况下润滑间隙合理，整套组件无需额外加工即可直接适配对应型号的内燃机缸体、曲轴部件完成总装。
