多色铰接式空间连杆联动机构

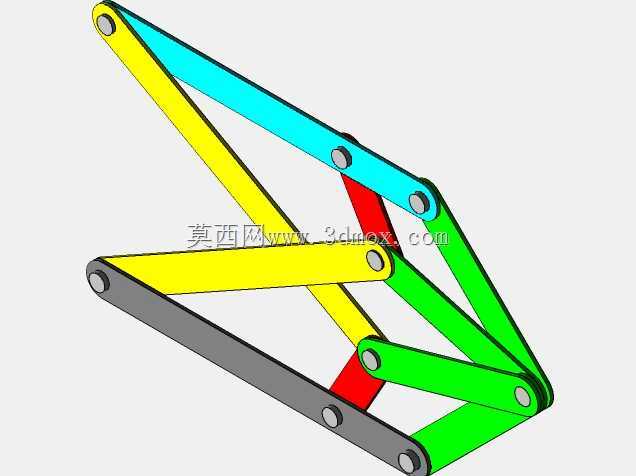

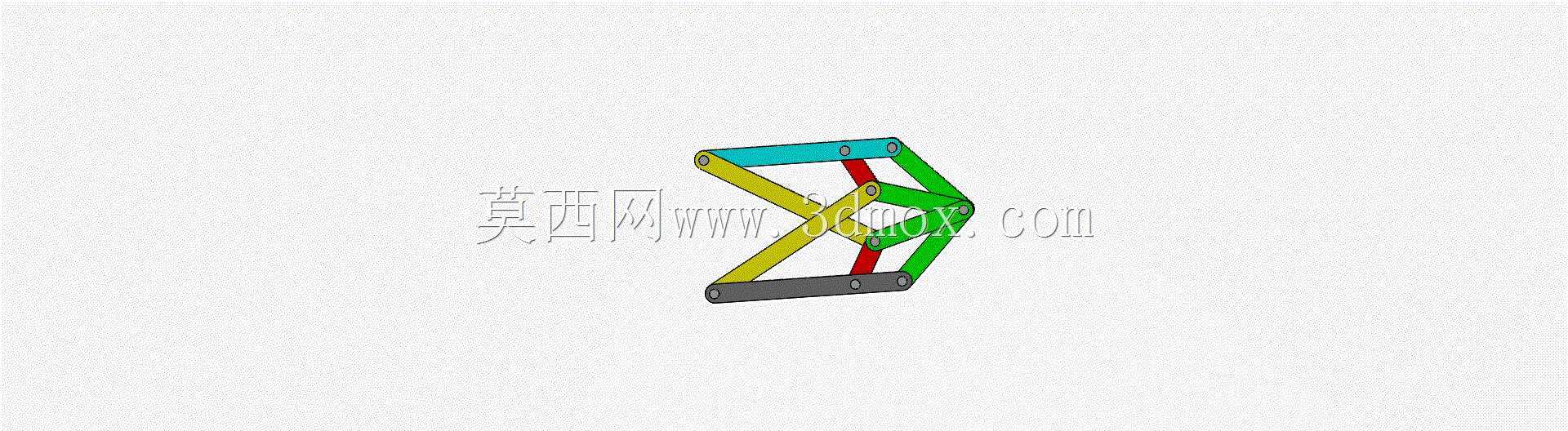

这类空间连杆联动机构常应用在自动化生产线的工位切换模块、轻工机械的往复执行端、教学演示教具以及小型特种装备的动作传递单元中，核心作用是在有限安装空间内完成特定轨迹的运动传递，将单一方向的输入转动或平动，转换为多组构件同步的开合、折叠或定向位移动作，相比齿轮、凸轮传动，连杆机构的加工门槛更低，运行时的冲击载荷更小，可适应无润滑的低速轻载作业场景。该机构采用多组不同长度的杆体通过铰接销轴串联组合，不同杆体采用差异化配色区分，方便装配调试时快速识别对应构件，避免错装漏装。设计阶段优先通过运动学仿真验证各铰接点的运动轨迹，确保整个运动行程中不存在构件干涉、死点卡滞的问题，每处铰接孔的位置公差控制在合理范围内，保证销轴装配后杆体转动顺滑无旷量，同时兼顾杆体的受力强度，在杆身转折处做了圆弧过渡处理，避免应力集中导致长期往复运动后出现杆体断裂的情况。从安装边界来看，该机构收拢状态下整体占用空间紧凑，完全展开后可覆盖预设的作业范围，铰接端预留了标准的安装孔位，可直接与外部驱动件、执行末端进行对接，不需要额外制作转接件。实际应用中可根据作业需求调整各杆体的长度比例，改变最终的输出运动轨迹，适配不同的工位动作要求，比如在小型包装设备中可带动料斗完成往复摆动上料，在自动化夹具中可带动夹爪完成同步开合动作，在科普教学场景中可直观展示平面连杆向空间联动的运动转换原理，帮助学习者理解多杆机构的运动逻辑。杆体采用等截面的型材加工而成，加工时仅需要对铰接孔进行精加工，杆身可根据载荷需求选择金属或非金属材质，降低整体制造成本，铰接销轴采用标准紧固件，后期维护更换十分便捷，不需要定制特殊配件。整个机构的运动过程平稳，输入件做连续转动时，输出端可按照预设轨迹完成周期性动作，不需要额外添加导向构件即可保证运动精度，适合在低速轻载的自动化场景中替代复杂的传动结构，简化设备整体的机械结构设计，减少设备的装配调试周期。
