多孔位异形安装连接基座结构设计

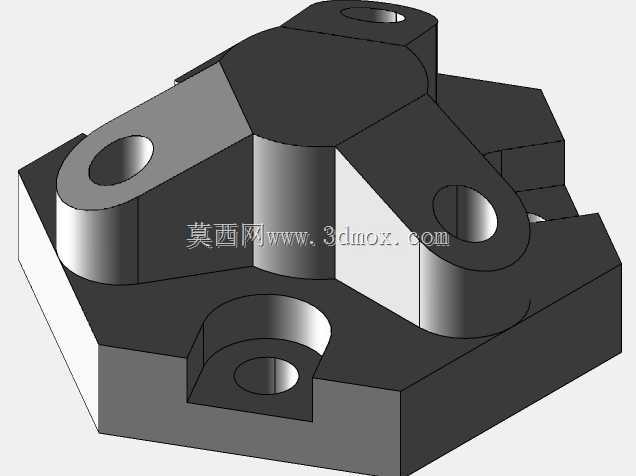

这款多孔位异形安装连接基座，是工业装配场景中应用十分广泛的基础支撑连接件，常见于自动化生产线工位架、小型专用设备机架、检测工装台架的节点连接位置，主要承担相邻结构件的载荷传递、定位锁紧以及多方向部件的集成安装功能，能够在紧凑的安装空间内，同时实现三个不同朝向组件的对接固定，减少额外转接零件的使用，提升整体装配结构的紧凑性与刚性。从实际使用场景来看，这类基座多布置在设备的受力交汇节点，既要承受上方搭载组件的垂直静载荷，也要缓冲设备运行过程中产生的横向振动与交变冲击力，因此在结构设计上做了针对性的强化处理。基座底部采用近似六边形的平整安装面，能够与安装基面实现大面积贴合，保证放置与固定的稳定性，底部预留的沉头安装孔可以让锁紧螺栓完全沉入孔内，不会出现螺栓头突出基座表面干涉其他部件安装的问题，安装边界规整，不需要在安装基面上加工复杂的避让槽，适配常规的型材台面、钢板焊接机架等多种安装基面。基座上部的三个延伸支耳呈120度左右的角度均匀分布，每个支耳上都加工有同轴的贯通安装孔，支耳与底部基座的衔接位置做了大圆弧过渡处理，避免直角衔接带来的应力集中问题，在承受偏载载荷时，应力能够顺着圆弧面均匀分散到整个基座本体上，不会在衔接位置出现应力断裂的隐患。设计过程中充分考虑了装配的便利性，每个支耳的安装孔周边都做了倒角导向处理，对接销轴或者连接螺栓能够快速对准孔位，降低现场装配的对位难度；支耳之间预留了充足的操作空间，使用常规的扭力扳手就可以完成锁紧操作，不会出现工具无法伸入的问题。基座中间的凸起圆柱结构既承担了三个支耳的衔接加强作用，也可以作为中心定位基准，装配时可以先通过这个圆柱面完成基座的初步定位，再锁紧底部的固定螺栓，大幅提升装配的位置精度。整体结构没有冗余的设计部分，在保证结构强度满足使用要求的前提下，尽可能去除了非受力区域的多余材料，既降低了零件自身的重量，也减少了加工过程中的材料损耗，适配常规的铣削、钻削加工工艺，不需要特殊的定制刀具就可以完成全部加工工序，能够有效控制零件的生产制造成本，适合小批量的设备配套生产使用。
