三孔连接支架机械零件结构设计

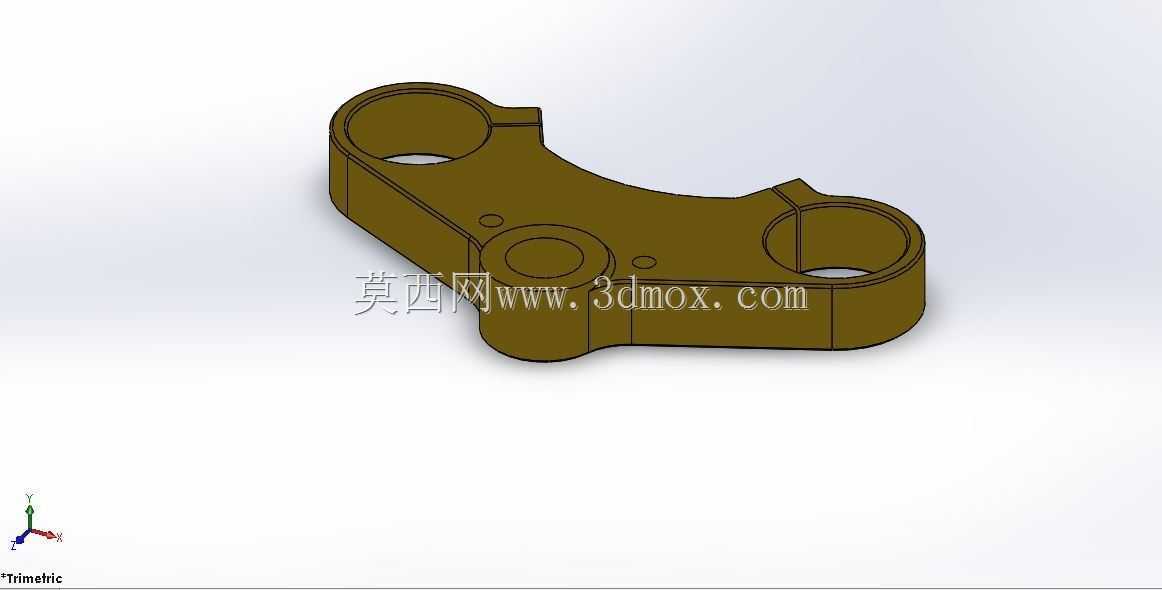

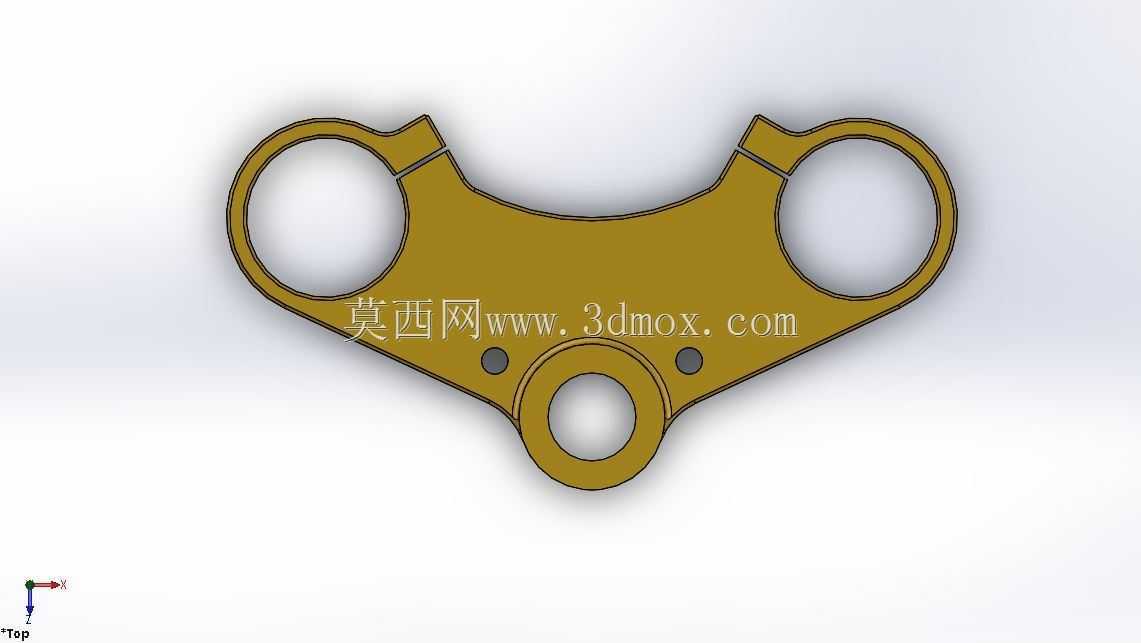

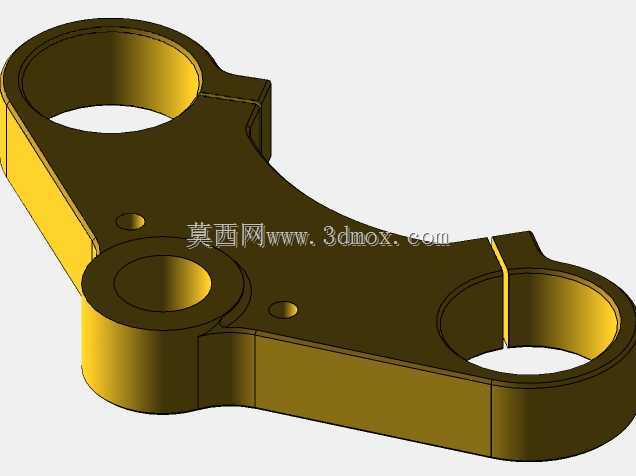

这类三孔铰接支架是机械传动与支撑系统中十分常见的受力构件，广泛应用在摩托车主副车架连接、工业设备连杆传动组、自动化生产线工位铰接机构、轻型工程机械的联动臂组等场景中，核心作用是实现三个不同方向部件的铰接联动，同时承担载荷传递、运动限位、结构支撑的多重功能，是多部件联动结构里的核心衔接零件。从实际使用场景来看，这类支架往往需要同时承受径向的剪切力、轴向的拉压力，以及部件运动过程中产生的交变冲击载荷，因此在结构设计上做了针对性的优化：三个带轴向延伸厚度的铰接套筒，分别对应三个待连接部件的铰接轴安装位，套筒部分做了加厚处理，大幅提升轴孔配合面的接触面积，降低长期铰接转动带来的磨损速率，避免轴孔间隙过大导致的传动精度下降、运行异响等问题。主体连接臂采用了变截面的流线型过渡设计，没有尖锐的直角转角，既可以有效分散应力集中点，避免交变载荷下出现应力疲劳开裂，也能在保证结构强度的前提下尽可能去除冗余材料，实现零件的轻量化，降低整体机构的运动惯量。支架平面上预留的两个小型定位沉孔，是装配时的工艺定位基准，既可以在零件加工时作为装夹定位点提升加工精度，也能在总成装配时配合定位销实现快速对位，降低装配错位带来的同轴度误差，保证三个铰接轴的相对位置精度，避免装配应力导致的转动卡滞。在安装边界设计上，三个铰接孔的中心距经过严格的运动学校核，完全匹配联动机构的运动行程要求，不会出现运动过程中与相邻部件的干涉问题；套筒的轴向厚度也对应了不同连接部件的安装宽度，保证铰接轴安装后两端的卡簧槽可以完全露出，实现可靠的轴向限位；零件整体的外轮廓做了圆角钝化处理，既避免装配过程中锐边划伤操作人员，也能减少应力集中提升零件的疲劳寿命。这类零件的材质通常选用高强度合金钢或者锻造铝合金，根据使用场景的载荷要求调整，表面做氧化或者发黑处理提升防锈耐磨性能，在长期往复运动的工况下也能保持稳定的结构精度，是多铰接联动机构中兼顾强度、精度与轻量化的典型衔接构件。
