十字型多工位机械安装固定基座结构

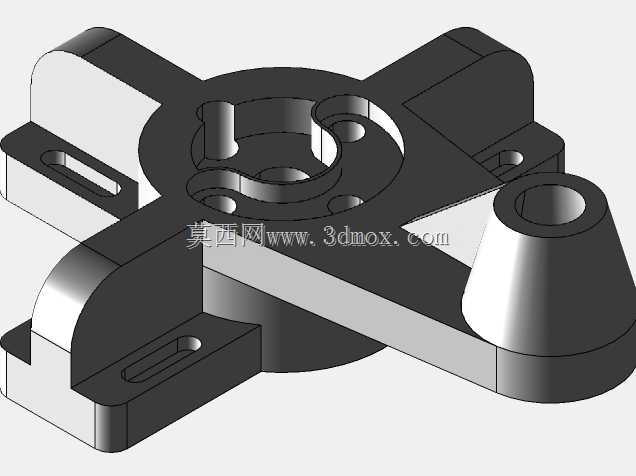

这款十字构型的安装固定基座，是工业装配场景中应用十分广泛的支撑定位部件，常被用在自动化生产线的工位模组搭建、小型专用设备的机架接驳、检测工装的载具固定等场景中，承担着承载上部功能组件、校准安装位置、分散设备运行载荷的核心作用。在实际产线应用里，这类基座可以适配光电检测模组、小型气动执行元件、导向滑轨组件等多种标准工业配件的安装需求，不需要额外加工过渡连接板，就能快速完成组件的位置固定，大幅缩短非标设备的装配调试周期。从功能特性来看，基座中心设置的大尺寸沉孔结构，主要用于和设备主轴、定位芯轴做同轴配合，保证上部回转类组件的旋转同轴度，减少运行过程中的径向跳动；四个向外延伸的支臂上开设的长条形安装腰孔，给安装位置预留了充足的调整余量，装配时可以根据实际对位需求，在腰孔的行程范围内微调基座的固定位置，抵消机架加工带来的位置误差，降低对安装面的加工精度要求。支臂末端设置的锥台型凸台结构，内部开设有贯通的安装孔，既可以作为定位销的配合孔实现相邻组件的快速对位，也能穿入紧固螺栓完成和相邻结构件的刚性连接，锥台的外形设计可以有效提升凸台位置的结构强度，避免反复拆装螺栓造成的孔位开裂、结构变形。在设计思路上，这款基座采用了对称式的十字布局，让四个方向的受力能够均匀传递到中心主体结构上，不会出现单侧应力集中的问题，即使在设备长期运行产生持续振动的工况下，也能保持稳定的支撑精度，不会出现固定位置偏移、连接松动的情况。基座的整体外形没有多余的冗余结构，在保证结构强度的前提下尽可能压缩了整体厚度，既可以节省金属原材料的消耗，也能减少安装时占用的竖向空间，适配紧凑化的设备内部安装环境。从安装边界来看，基座四个支臂的外边缘构成了方形的安装轮廓，安装时只需要在固定面上预留出对应尺寸的方形平整区域，保证四个腰孔位置有对应的螺纹孔位或者穿栓空间，就能完成基座的固定；中心沉孔的深度和支臂的厚度做了匹配设计，当芯轴穿入中心孔后，不会突出基座的下表面，避免安装时出现基面贴合不紧密的问题，锥台凸台的高度也经过了校准，和相邻连接件对接时不会出现干涉错位的情况，能够保证连接后的整体结构刚性。
