透明壳体多腔内置隔板储液水箱结构

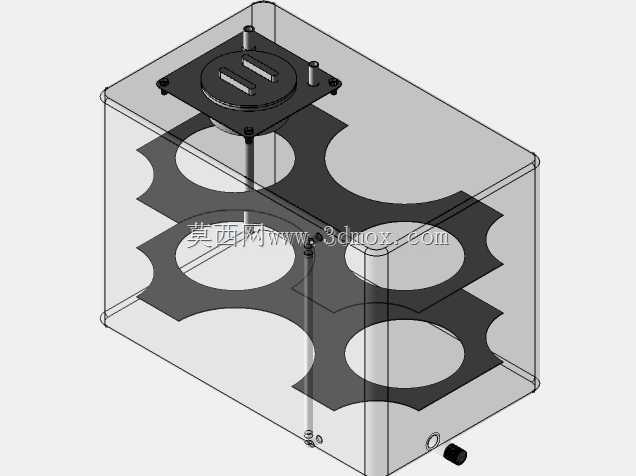

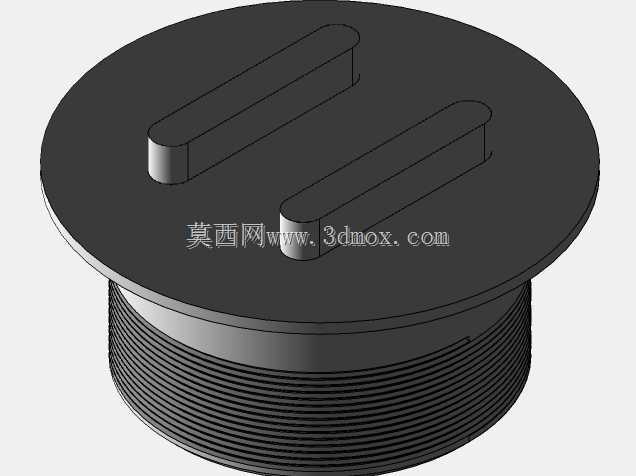

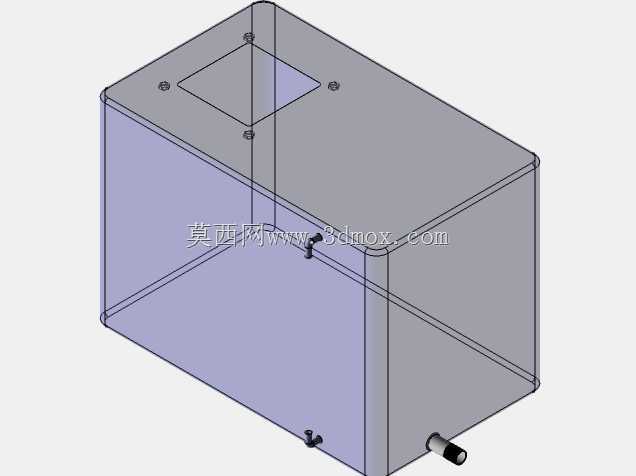

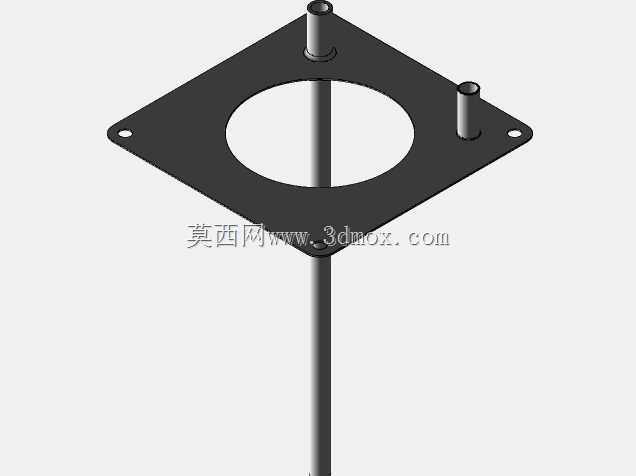

这款储液箱体主要面向小型流体循环、实验台供液、小型设备冷却回路等应用场景，可作为独立储液单元搭载在桌面级实验装置、小型温控循环系统、定制化流体输送设备中，承担介质存储、缓冲稳压、杂质初步沉降的核心作用，适配水、低粘度冷却剂、中性实验溶液等多种常见流体介质，能够在常压常温的工作环境下长期稳定运行，避免介质泄漏与挥发问题。箱体采用长方体透明外壳设计，外壳选用高透耐腐材质，可直接从外部观测内部介质液位、腔体内流态与杂质沉积情况，无需额外加装外置液位视窗，大幅降低日常运维的观测成本，箱体边角做圆弧过渡处理，既减少注塑或加工过程的应力集中问题，也避免直角缝隙残留介质造成的清洁死角。内部设置三层带异形避让孔的水平隔板，将箱体内部划分为四个独立连通的储液腔室，隔板上的避让孔一方面为顶部伸入的管路提供安装避让空间，另一方面通过错位开孔的结构延长介质在箱体内部的流道长度，让流入箱体的介质经过多级缓流后再从底部出口流出，有效减少介质裹挟气泡进入下游回路，同时让介质中混杂的大颗粒杂质在逐级缓流的过程中沉降在各层隔板表面，降低下游过滤器的堵塞概率。顶部集成一体化的密封端盖结构，端盖通过多组紧固件与箱体顶面密封连接，端盖上预留两组管路接口安装位，可分别接入进液管路与溢流管路，端盖中心的凸起结构为管路固定座，可对伸入箱体内部的长杆管路做径向定位，避免设备运行过程中管路晃动摩擦隔板造成磨损。箱体底部侧端预留出液接口安装位，接口位置略高于箱体底面，可避免沉降在底部的杂质直接被吸入出液管路，底部边角设置小型安装固定孔，可通过螺栓将箱体直接固定在设备安装基板上，安装边界紧凑，整体长宽高比例适配桌面级设备的内部安装空间，无需额外预留过大的操作间隙，日常维护时仅需拆开顶部端盖即可对各层隔板与箱体内壁做全面清洁，拆装流程便捷，密封结构可重复拆装使用，不会因多次维护出现密封失效问题。
