适配步进电机与丝杠的D20L25颚式传动连接构件

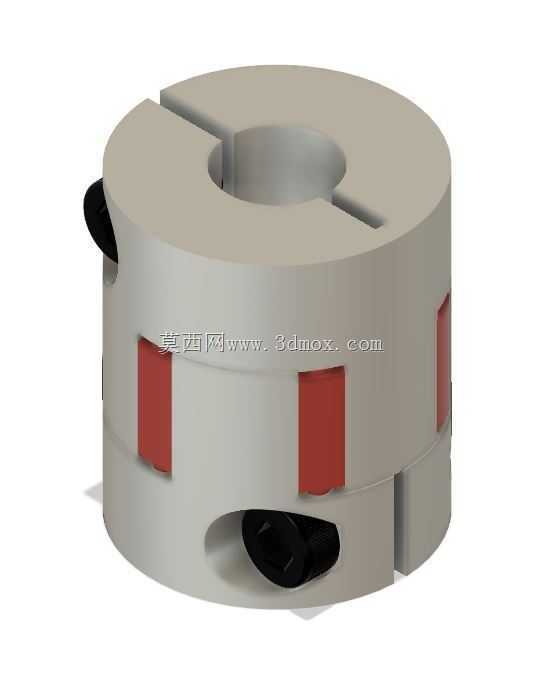

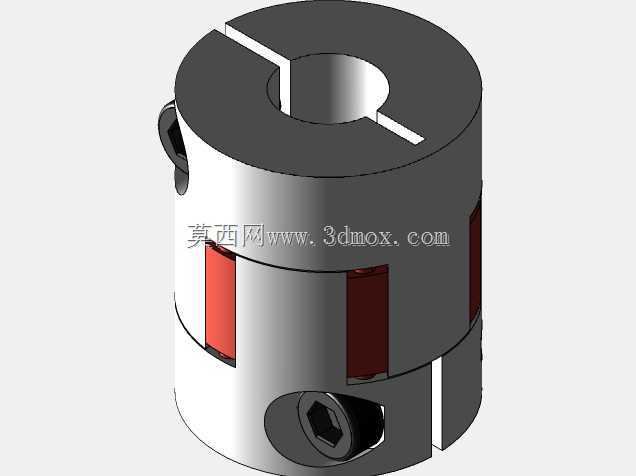

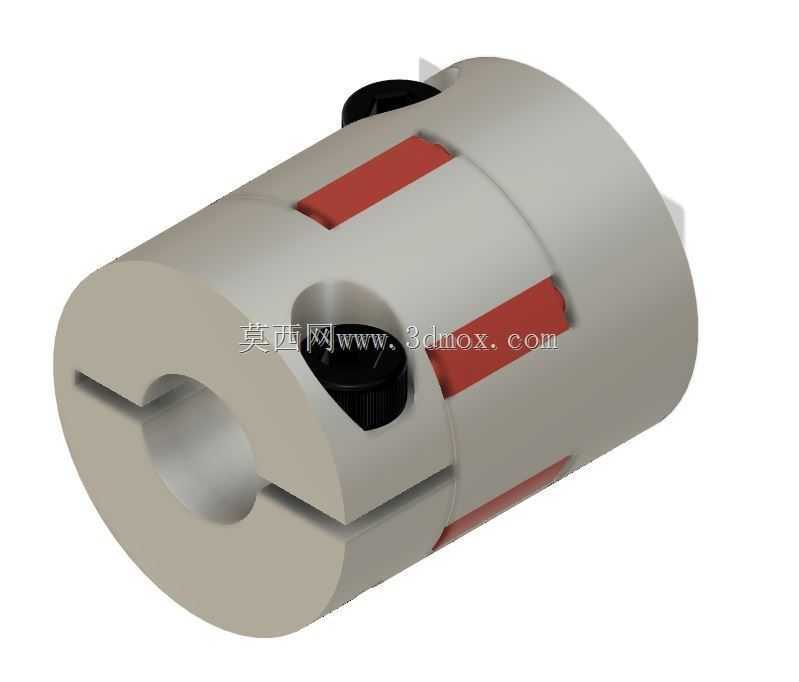

这款颚式连接构件主要应用于小型自动化传动场景中，常见于桌面级数控设备、小型3D打印装备、轻载自动化输送模组、精密检测仪器的传动链路里，核心作用是实现步进电机输出轴与传动丝杠的同轴连接，在传递旋转扭矩的同时，补偿两轴安装过程中产生的微小径向、角向偏差，避免轴系因安装对中误差产生额外的交变载荷，延长电机与丝杠的使用寿命。构件整体采用圆柱式主体结构，主体为金属材质加工而成，表面做了防锈处理，金属主体的两端分别开设对应规格的轴孔，一端适配5mm直径的步进电机输出轴，另一端适配8mm直径的传动丝杠，轴孔侧壁设置有紧定螺钉安装位，安装时通过拧紧紧定螺钉即可实现轴与构件的锁紧固定，无需额外的复杂安装工装，现场装配效率较高。构件中间的弹性缓冲部分采用红色弹性体嵌装结构，这种颚式嵌合的设计思路，一方面可以通过弹性体的形变吸收传动过程中的小幅振动，降低传动链路的噪音，另一方面在设备出现瞬间过载时，弹性体可以先发生形变卸除部分冲击载荷，避免刚性连接状态下的轴件、电机转子受冲击损坏。从安装边界来看，构件整体外径为20mm，轴向总长度为25mm，属于小规格传动连接件，安装时仅需要在两轴对接处预留出对应长度的轴向空间，径向占用空间极小，非常适合安装空间局促的小型精密传动场景。在实际使用过程中，这种颚式连接结构相比刚性联轴器，对安装对中的精度要求更低，普通装配人员无需专业对中工具即可完成安装，同时弹性体具备一定的耐磨性能，长期轻载运行下的维护成本极低，能够稳定传递步进电机输出的额定扭矩，保障丝杠传动的进给精度，不会因为连接间隙导致进给动作出现回程误差，适配绝大多数轻载直线传动模组的使用需求，在小型自动化设备的传动系统中有着非常广泛的适配性。
