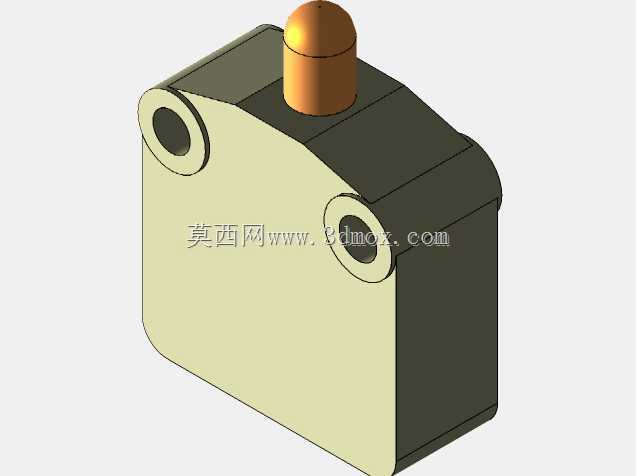

3SE4系列顶柱式微型限位开关结构设计

这款顶柱触发式微型限位开关，是工业自动化控制回路里常用的小体积位置检测元件，广泛适配各类空间紧凑的设备安装场景，常见于小型自动化生产线工位定位、精密工装夹具行程限位、小型电动执行机构的位置反馈、3D打印设备运动轴限位、电子制造设备的工位到位检测等场景，能够在设备运动部件抵达预设位置时快速触发通断信号，避免机构超程运行造成设备碰撞、工件损坏等问题，是设备安全防护与位置闭环控制里的基础核心元件。

从功能特性来看，这款开关采用直动顶柱的触发结构，顶部的圆头金属顶柱为受力触发端，当外部运动部件接触并下压顶柱达到额定行程时，开关内部的触点组件会快速完成通断状态切换，输出稳定的电信号给设备控制系统；直动式结构相比摆杆式、滚轮式限位开关，触发方向更固定，抗侧向干扰能力更强，适合垂直方向的正向触发场景，同时金属顶柱具备较好的耐磨性能，能够承受高频次的往复触发动作，满足长期工业使用的寿命要求。

在设计思路上，这款开关采用了紧凑化的方体壳体布局，整体壳体做了圆角过渡处理，既避免尖锐棱角在安装时划伤操作人员，也能在狭小安装空间内减少与周边部件的干涉；壳体两侧预留了同轴的贯通安装孔，可直接通过螺栓完成固定安装，安装孔的位置经过对称设计，能够适配不同方向的安装需求，无需额外制作转接安装板。壳体采用上下分盒的结构设计，既方便内部触点组件、弹簧复位结构的装配，也能为内部电气元件提供基础的防护，隔绝日常使用中的粉尘侵入，提升元件运行稳定性。

从安装边界来看，这款开关整体体积小巧，整体轮廓方正，安装孔的中心距、顶柱的伸出高度都做了标准化适配，能够兼容同规格常规微型限位开关的安装位，替换原有老旧元件时无需重新调整安装孔位；顶柱的触发行程控制在合理范围内，既保证触发的灵敏度，也预留了足够的超程余量，避免运动部件过压损坏开关内部结构，同时顶柱的圆头设计能够分散接触压力，减少长期触发过程中顶柱端部的磨损量，延长元件的实际使用寿命。开关的出线端位置做了预留设计，方便用户根据实际布线需求接出引线，适配不同设备的布线走向，不会因为线缆弯折影响开关的正常安装与触发动作。
