44×39规格单面万用电路板结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:252887
  • 44×39规格单面万用电路板结构设计
  • 44×39规格单面万用电路板结构设计

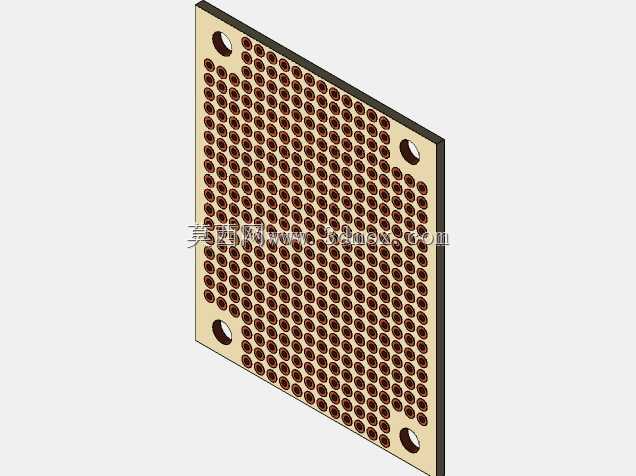

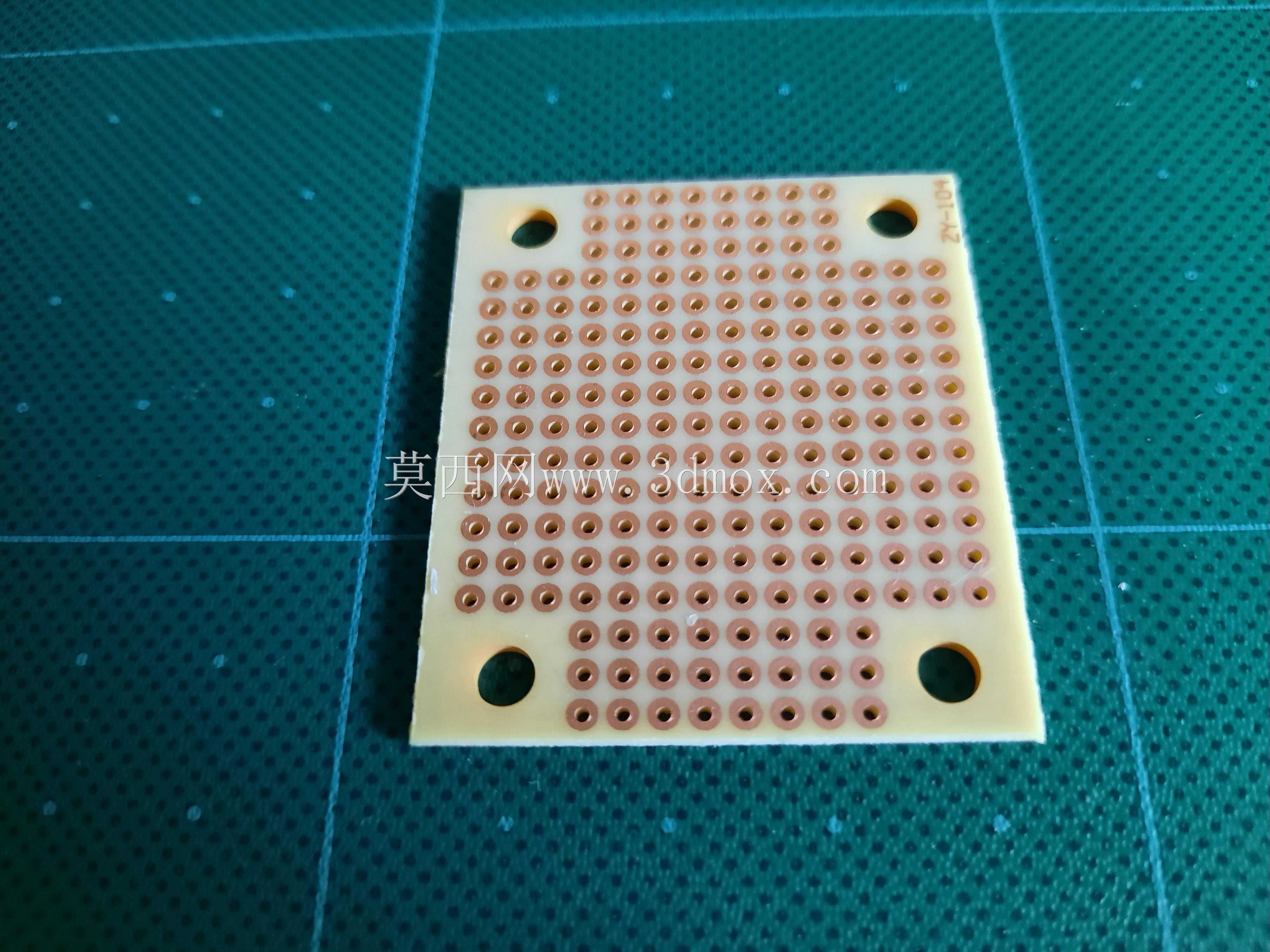

这款44×39毫米规格的单面万用电路板,是电子电路原型验证、小批量功能样机搭建环节的常用基础载体,在高校电子实训、创客项目开发、工控板卡临时改线、小型电子设备功能调试场景中应用十分广泛。板体采用常规FR-4环氧玻璃布基板作为基材,基底厚度适配常规直插元件引脚的焊接深度,表面铜箔焊盘做了均匀沉锡处理,既保证焊锡浸润性良好,又能避免长期存放出现铜箔氧化导致的虚焊问题。板上的焊盘采用标准2.54毫米间距矩阵排布,完全匹配直插式电阻、电容、二极管、三极管、常规DIP封装芯片的引脚间距,无需额外打孔即可完成绝大多数直插元件的焊接固定,四个角位置预留的安装孔孔径适配M3规格螺丝,可直接固定在塑料壳体、设备内部安装凸台或者定制的工装支架上,安装孔与边缘的距离经过校核,不会出现螺丝头超出板体边缘或者干涉板边走线的问题。设计过程中优先考虑了手工焊接的操作便利性,相邻焊盘之间的阻焊层宽度做了优化,既避免焊锡流动造成相邻引脚短路,又不会因为阻焊层过窄导致焊接时阻焊脱落,板体边缘做了轻微圆角处理,拿取时不会划伤操作人员手部,也能避免板边毛刺在安装时刮伤设备内部的导线绝缘层。不同于定制PCB需要提前完成线路设计再投板生产,这类万用板不需要提前绘制走线,使用者可以根据实际电路需求,通过焊锡直接连接相邻焊盘,或者搭配飞线完成跨节点连接,能够大幅缩短原型电路的验证周期,尤其适合电路方案频繁调整的研发初期阶段使用。板体的整体平面度控制在合理范围内,焊接过程中不会因为受热出现明显翘曲,保证元件焊接后引脚与焊盘接触可靠,矩阵排布的焊盘预留了充足的布线空间,即使是包含数十个元件的小型功能电路,也能在这块板上完成合理布局,不会出现焊盘不足导致的元件堆叠问题。
