3SE4系列顶柱式微型限位开关结构

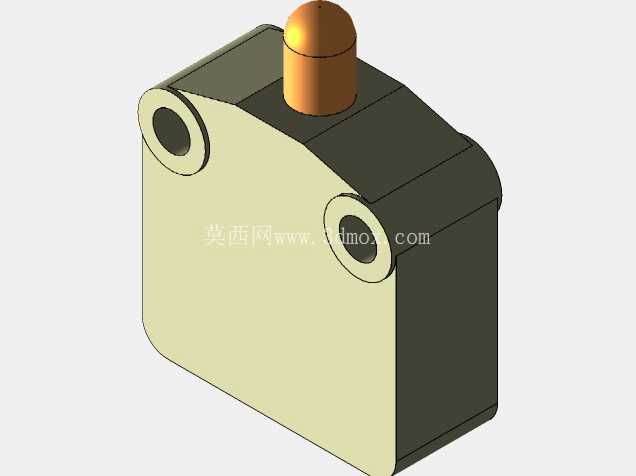

　　在自动化产线的工位定位、小型机电设备的行程边界控制场景里，这类顶柱触发的微型限位开关是很常见的位置检测元件，不同于摆杆式、滚轮式的大行程触发结构，顶柱式的触发方向垂直于安装面，适合安装空间局促、触发行程短的紧凑装配场景，比如小型模组的硬限位保护、精密夹具的到位检测、低压配电柜体的门状态联锁这类对安装体积有严格限制的位置。从结构设计来看，这款开关的主体采用近似矩形的腔体结构，侧面预留两个同轴的安装通孔，孔位的中心距、孔径尺寸都匹配小型电气元件的通用安装规范，安装时可以直接通过螺栓穿过通孔固定在安装基板上，不需要额外设计转接支架，能有效压缩装配所需的空间占用。顶部的触发顶柱采用圆柱加圆顶的端头结构，圆顶设计可以避免触发过程中顶柱端面与被检测部件出现卡滞，哪怕被检测件的接触位置存在小范围的角度偏差，圆头结构也能顺畅将外力传导到内部的触发机构，不会出现顶死或者触发失效的情况。腔体的边角做了圆弧过渡处理，没有尖锐的棱角，一方面是注塑或者压铸成型时的工艺需求，避免应力集中导致壳体开裂，另一方面在狭小空间内装配时，也不会刮伤相邻的线束或者其他元件。

　　从功能实现逻辑上，这类开关属于接触式位置检测元件，当被检测的运动部件移动到设定位置，接触到顶部的顶柱并下压到额定触发行程后，开关内部的触点会完成通断状态切换，输出到位信号给设备的控制系统，相比非接触式的光电、接近传感器，接触式限位开关的信号可靠性更高，不会因为现场的粉尘、油污干扰出现误触发，在工况相对复杂的工业现场，硬限位保护环节基本都会优先选用这类结构的开关。设计这类开关的三维模型时，首先要确认安装孔的位置精度，两个安装孔的同轴度、孔中心到开关底面的高度尺寸，直接决定了现场安装时能不能顺利对位，如果孔位偏差超过0.1mm，批量装配时就会出现螺栓穿不进的问题，所以建模时安装孔的特征要优先定位，再围绕孔位搭建主体腔体的轮廓。

　　顶柱的伸出长度是另一个关键尺寸，伸出量既要保证足够的触发行程，又不能过长导致顶柱受侧向力弯折，常规这类微型开关的顶柱伸出量在3-5mm区间，触发压力控制在5-15N，既不会因为触发压力太小被误碰触发，也不会因为压力太大导致运动部件到位后被顶滞。壳体的壁厚设计要兼顾结构强度和内部元件的安装空间，壁厚一般控制在1.5-2mm，既可以满足日常使用中的抗冲击要求，也能给内部的触点组件、弹簧预留足够的排布空间，不会让壳体体积做的过大。实际选型应用时，要先确认安装面的平面度，如果安装面凹凸不平，开关固定后会出现壳体形变，可能导致内部的顶柱运动卡滞，所以安装位一般会设计成局部的凸台平面，保证开关底面完全贴合。

　　另外顶柱的触发方向要和被检测部件的运动方向保持同轴，侧向受力会加速顶柱导向结构的磨损，缩短开关的使用寿命，在一些存在侧向力的使用场景，还需要额外设计导向结构，保证外力沿顶柱的轴向施加。这类微型限位开关的外形尺寸普遍控制在30mm见方以内，不会占用过多的设备安装空间，在小型自动化设备、精密仪器、家电产品的安全联锁结构里都有大量应用，建模时还原的安装边界、触发结构尺寸，能直接给结构设计师做装配干涉检查提供准确的参考，不需要反复测绘实物就能完成布局设计，有效缩短设备的设计周期。
