双主轴车铣复合加工中心结构设计

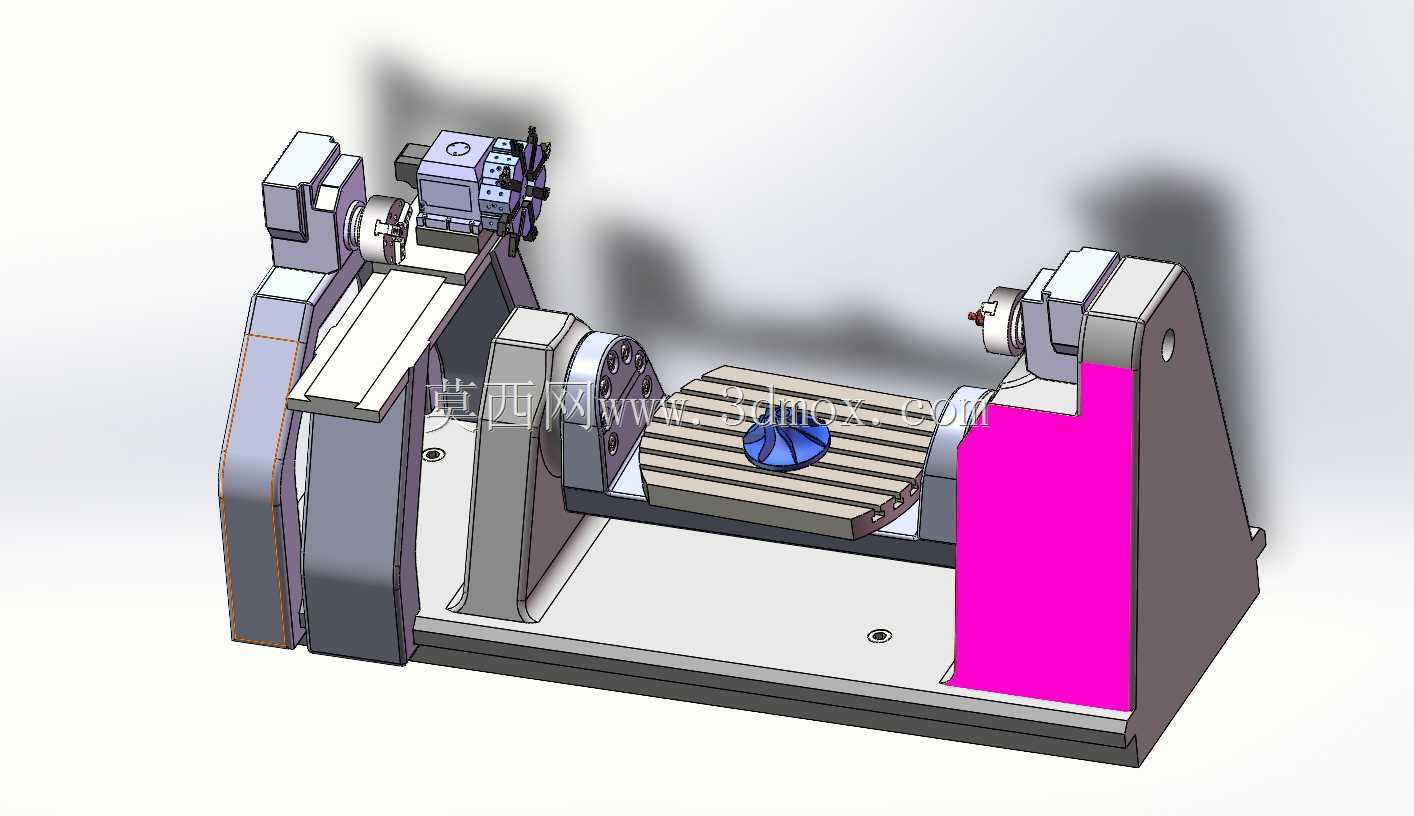

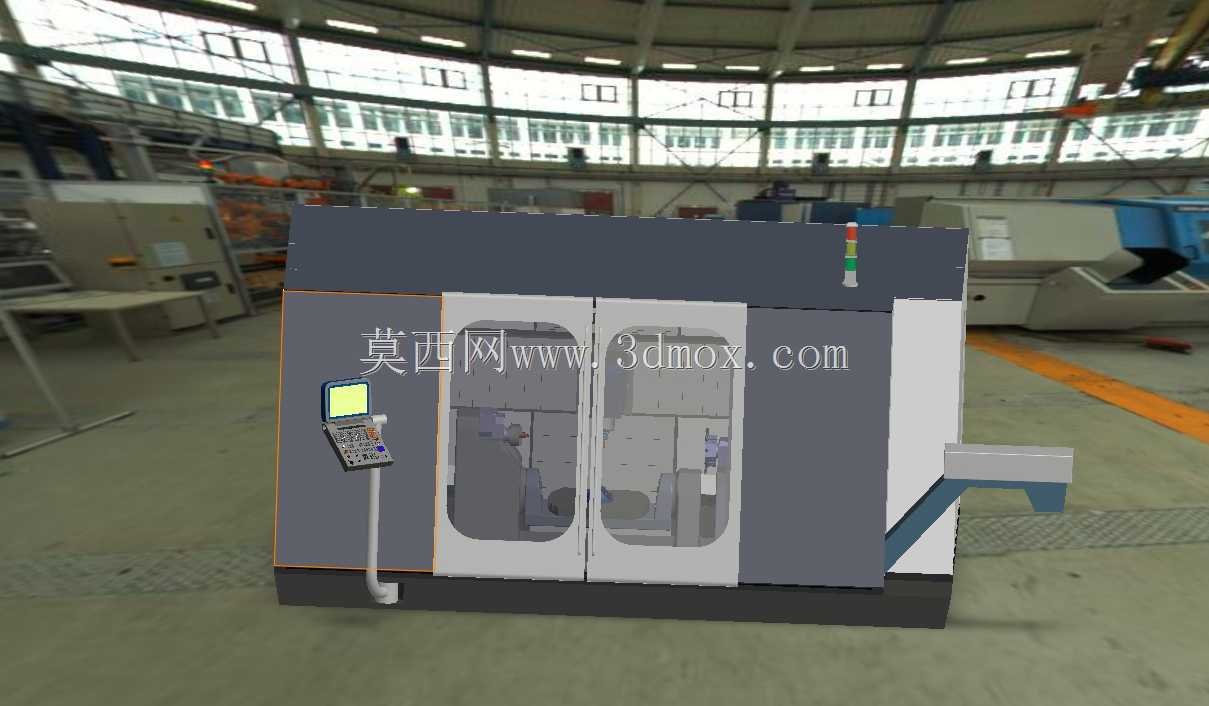

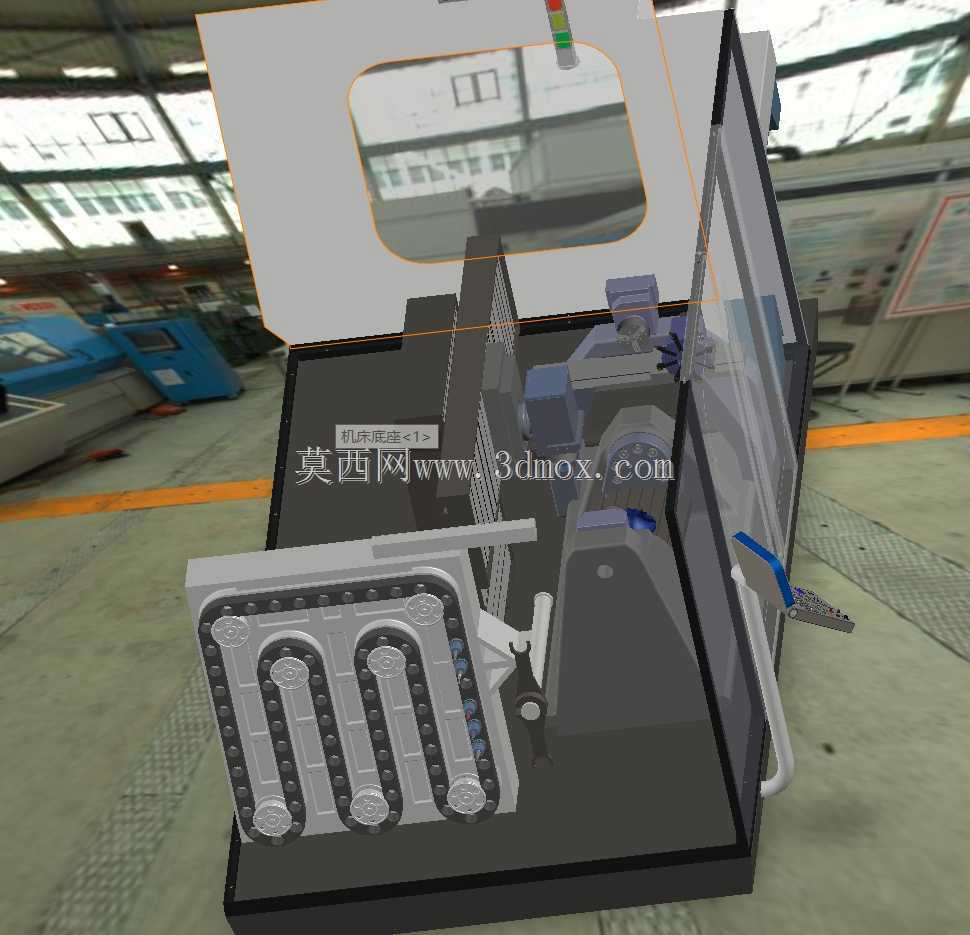

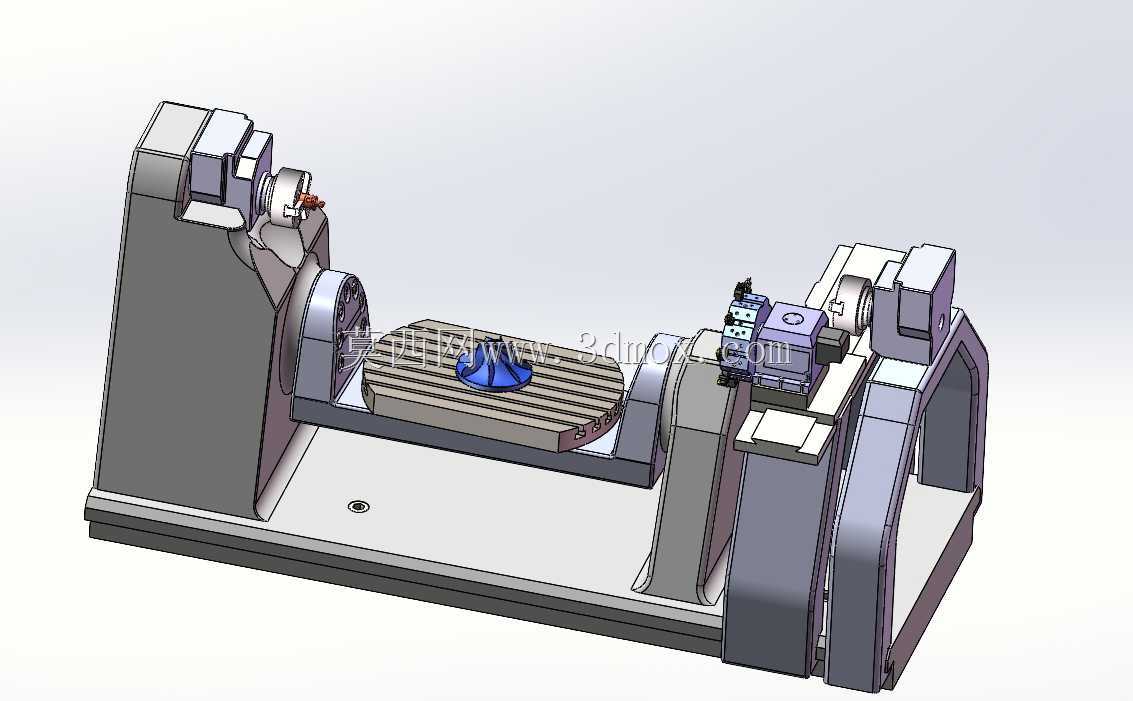

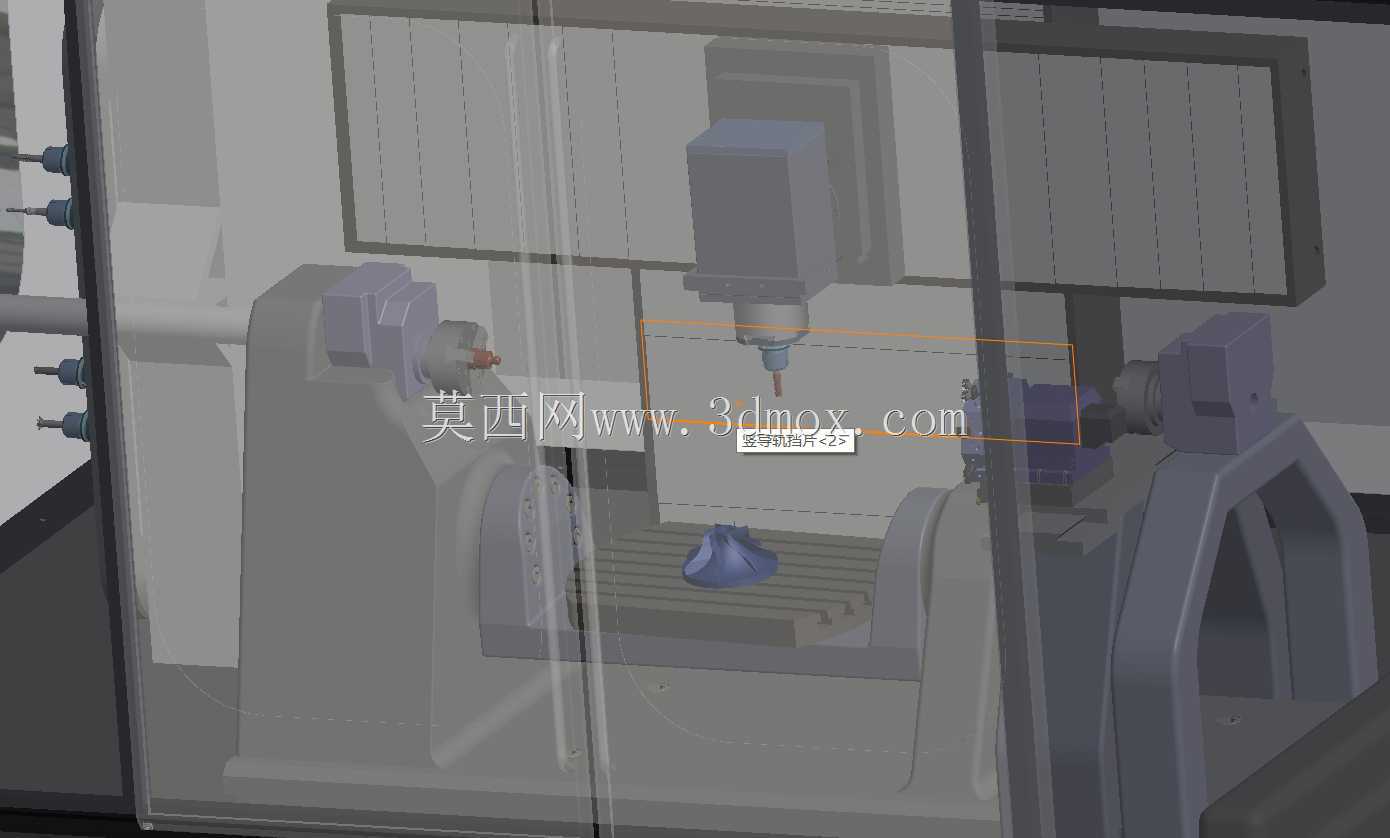

这款车铣复合加工设备主要面向精密五金、汽车零部件、航空航天小型结构件的中小批量加工场景，可覆盖复杂轴类、盘类带异形特征零件的全工序加工需求，能在单次装夹定位的前提下完成车削外圆、内孔、端面、螺纹，以及铣削平面、槽型、钻孔、攻丝等多类型加工工序，有效减少传统多设备流转加工带来的重复装夹误差，大幅缩短零件加工的周转周期，提升成品精度一致性。设备采用对称式双主轴布局搭配摇篮式回转工作台结构，左右两侧主轴可分别承担不同工序的加工任务，配合可多角度摆动的工作台，能够实现零件五面乃至全周特征的一次性加工，无需额外设计定制多套工装夹具，对于带偏心孔、空间斜槽、复杂曲面轮廓的精密零件加工适配性极强。整体床身采用高刚性铸铁框架结构设计，底座为加宽加厚的箱型筋布局，可吸收重切削过程中产生的振动，保障大切深工况下的加工稳定性；两侧主轴安装座与床身一体铸造成型，同轴度经过结构优化预留了调校余量，可保障长期运行后的精度保持性。工作台采用大直径回转支撑结构，承载面预留了标准T型槽安装位，可适配通用夹具、定制工装的快速安装，承载边界可覆盖直径300mm以内、长度500mm以内的中小型零件加工需求。设备整体安装边界控制在长1800mm、宽1200mm、高1600mm范围内，对车间场地的适配性较强，无需特殊地基处理即可完成部署。刀座区域预留了多工位动力刀位安装接口，可根据加工需求选配不同类型的动力刀头，拓展钻、铣、攻丝等加工能力；主轴端采用标准卡盘安装接口，可适配液压卡盘、弹簧夹头等多种装夹机构，满足不同材质、不同结构零件的装夹需求。整体结构设计充分考虑了日常维护的便捷性，传动部件、润滑管路均预留了操作维护空间，可降低设备长期使用的运维成本，同时全封闭的防护结构预留位置可适配车间常规的切削液喷淋、切屑输送配套装置，适配现代化机加工车间的自动化生产线对接需求。
