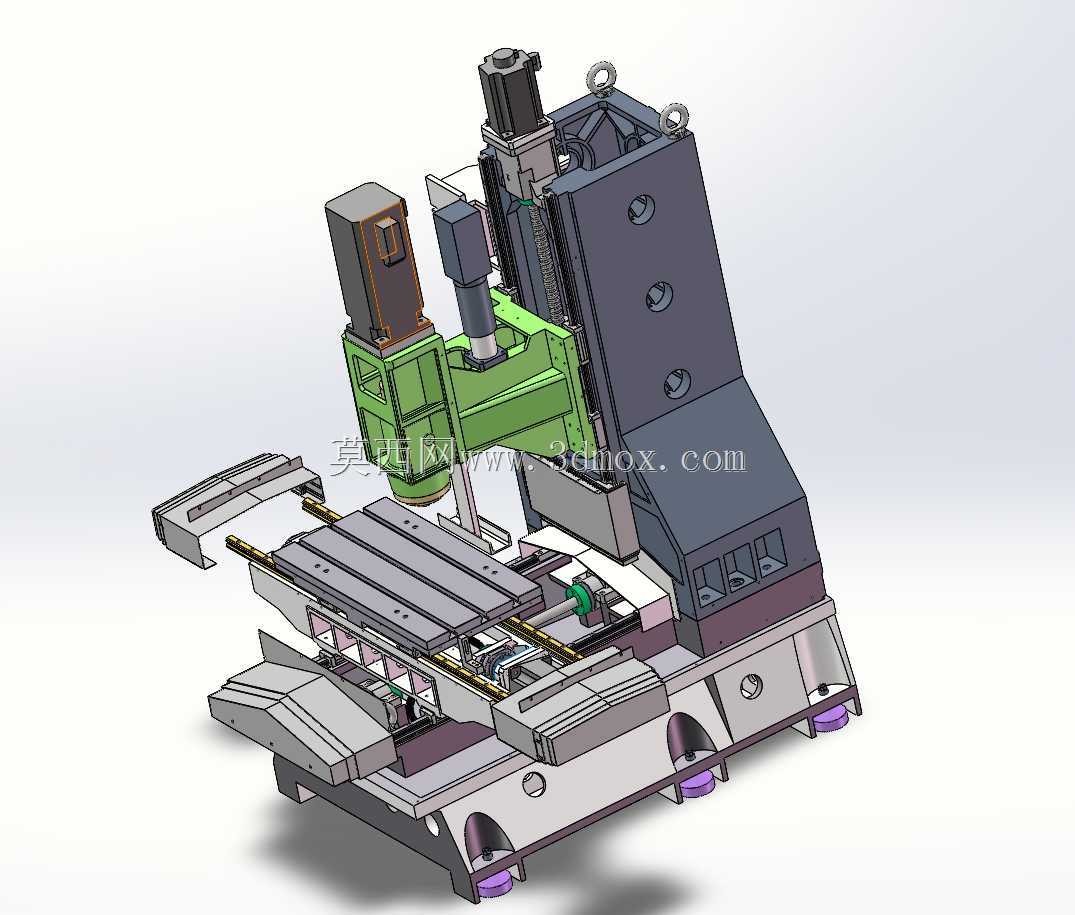

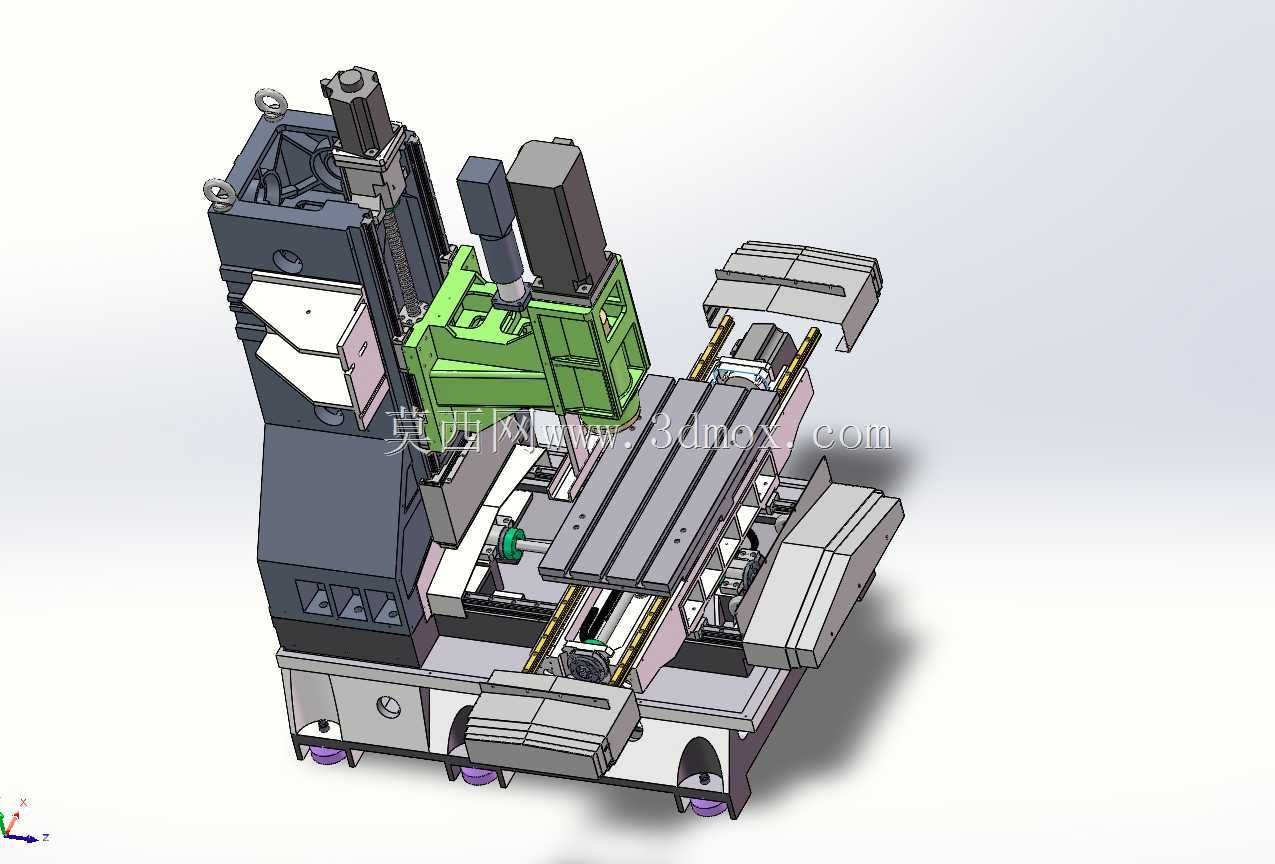

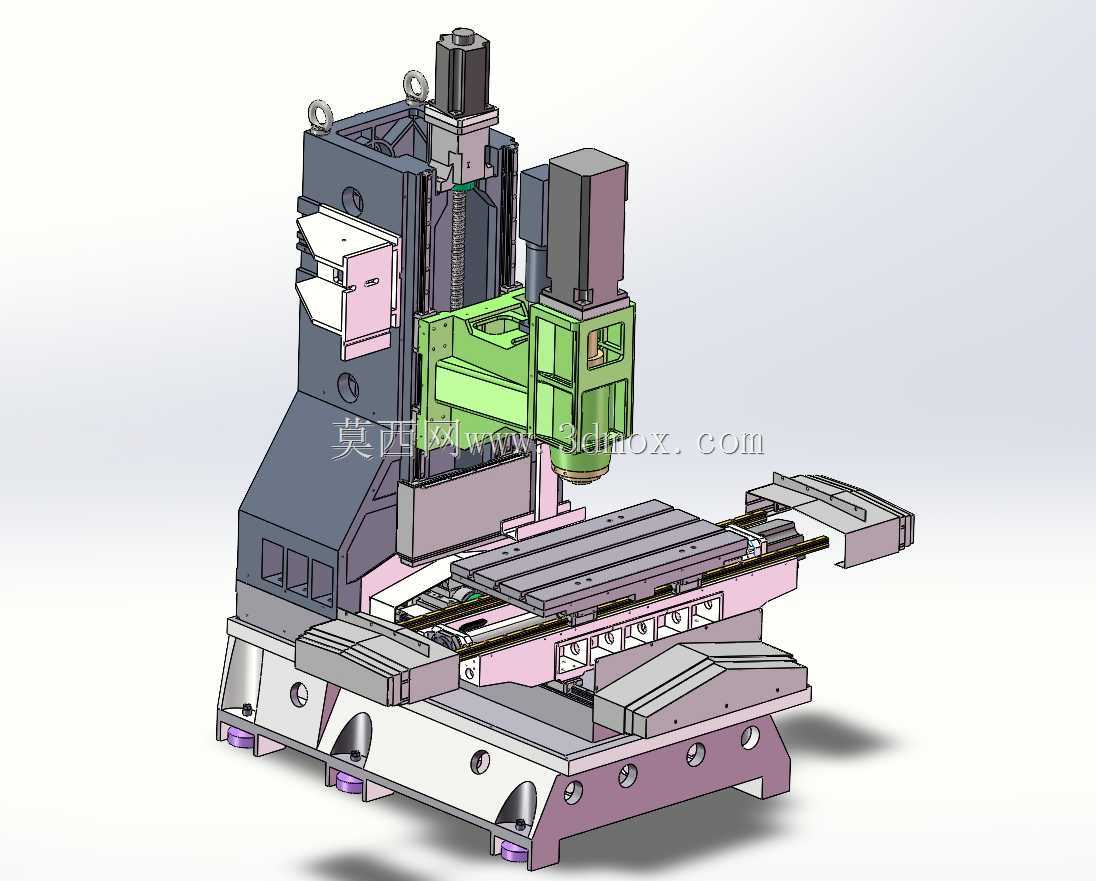

V850立式数控加工中心裸机结构

这款立式加工中心是面向精密机械加工场景打造的通用切削设备，广泛适配模具制造、汽车零部件加工、通用五金件生产、航空航天非标零件加工等多个领域，能够完成平面铣削、型腔加工、钻孔、镗孔、攻丝、曲面轮廓铣削等多类加工工序，可覆盖绝大多数黑色金属、有色金属及非金属工程材料的精密加工需求，是中小型机加工车间、模具厂、零部件配套企业的核心生产设备。从结构设计来看，该设备采用经典的定梁立式C型结构布局，床身作为整机的承载基础采用大跨度筋格布局设计，有效吸收切削过程中的振动，保证重切削工况下的整机稳定性；Y向导轨直接集成在床身上方，配合大规格线性导轨支撑滑座实现前后方向的进给运动，X向导轨布置在滑座之上承载工作台完成左右方向的进给，Z向主轴箱沿立柱导轨实现上下方向的进给，三轴运动相互独立无运动干涉，各轴行程匹配常规中小型零件的加工范围，能够满足绝大多数常规尺寸工件的一次装夹全工序加工需求。主轴单元采用高刚性主轴结构，可适配不同规格的刀柄装夹各类切削刀具，配合自动换刀结构可实现工序间的刀具自动切换，大幅缩短工序周转的辅助时间；工作台采用T型槽设计，可配合通用夹具、专用工装实现不同外形工件的快速装夹定位，工作台的承载能力经过校核，可适配常规中小型零件、模具钢坯料等工件的装夹需求，装夹边界覆盖常规加工场景的工件尺寸范围。整机的防护结构采用半包围式设计，可有效阻挡切削过程中飞溅的切屑与切削液，避免切削液外溢污染车间环境，同时各运动轴的导轨副都配备有专用的伸缩防护盖板，阻挡切屑、粉尘进入导轨副内部，延长运动部件的使用寿命。在设计过程中充分考虑了设备的安装适配性，整机底部设置有可调式支撑脚座，可适配不同平整度的车间地面安装，安装时无需额外制作复杂的地基结构，降低车间的设备部署成本；同时整机的管线排布采用内置式布局，避免管线外露造成的磕碰损坏，也便于后期的设备维护保养。作为裸机结构方案，该模型完整还原了设备的核心机械结构，清晰展现了各部件的装配关系、运动行程边界与安装接口位置，能够为设备的布局规划、工装适配、产线集成提供直观的结构参考，帮助工程人员快速评估设备的加工适配能力，完成车间设备排布、工件加工工艺规划等前期工作。
