液压驱动小型钣金折弯压力装置

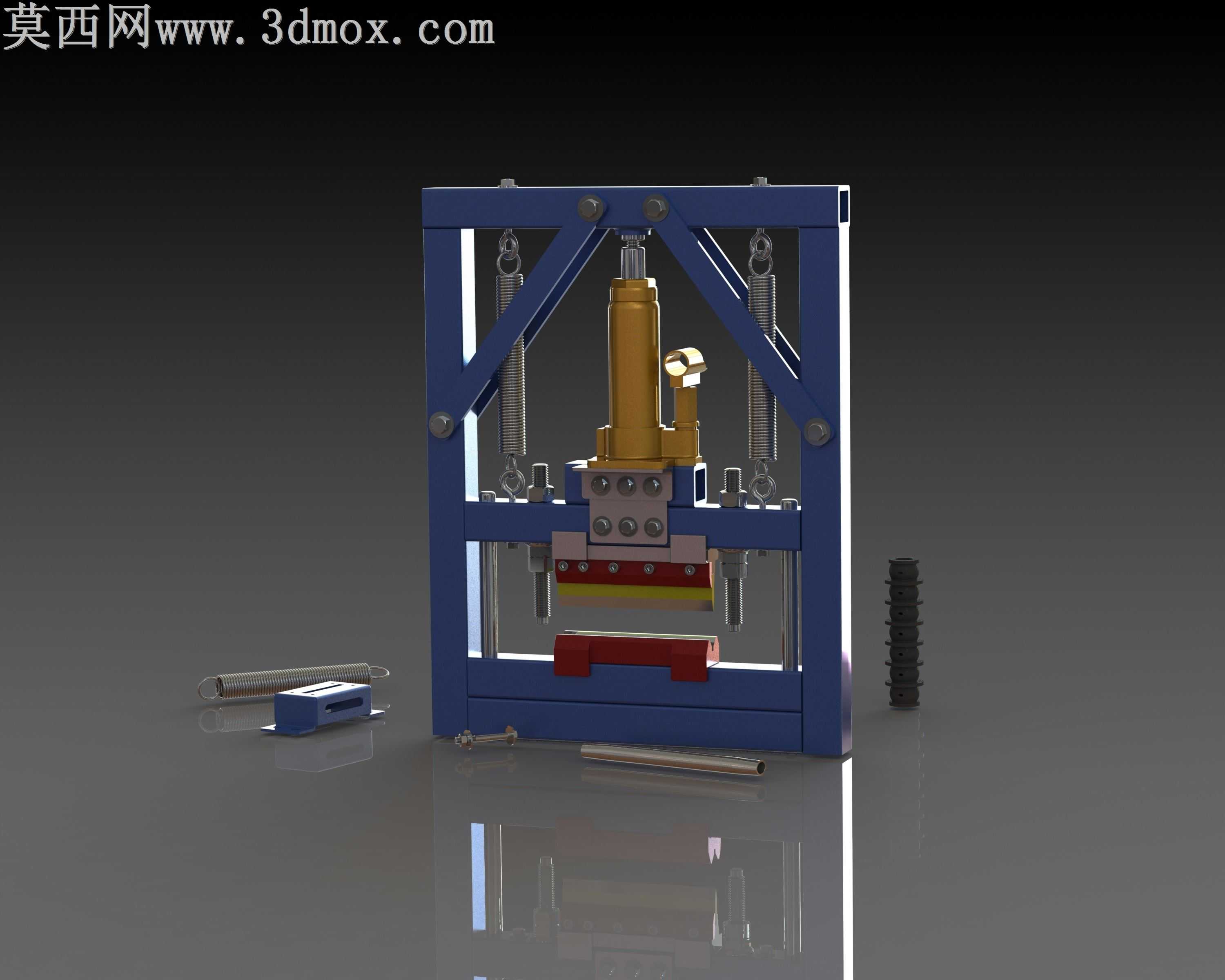

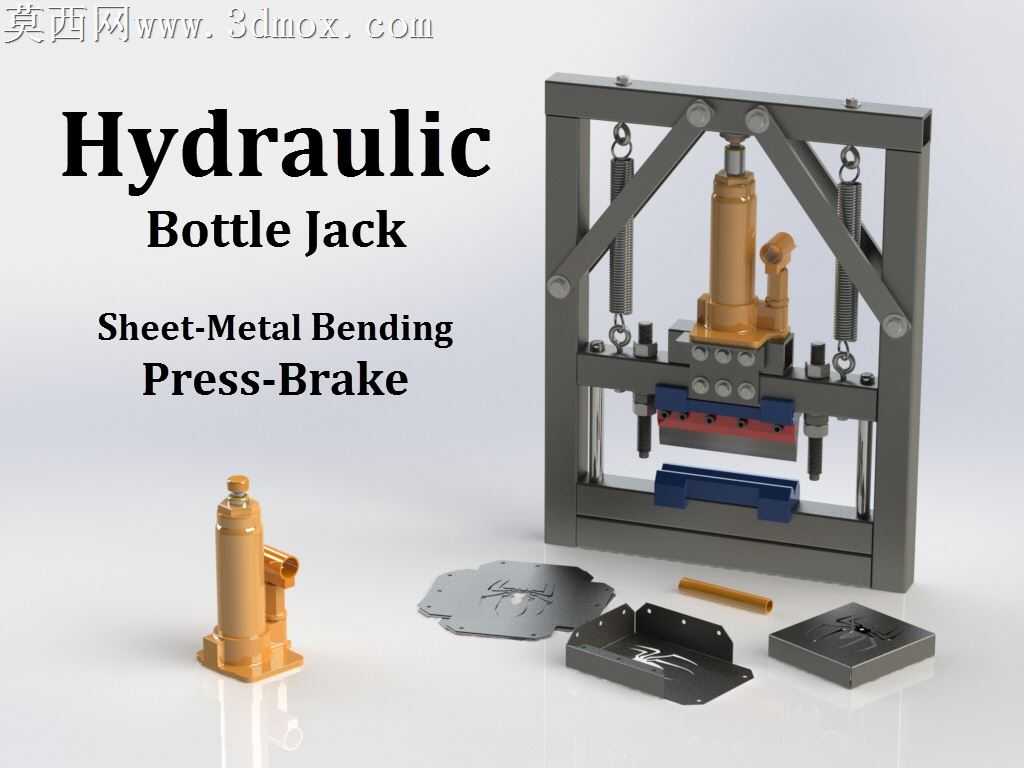

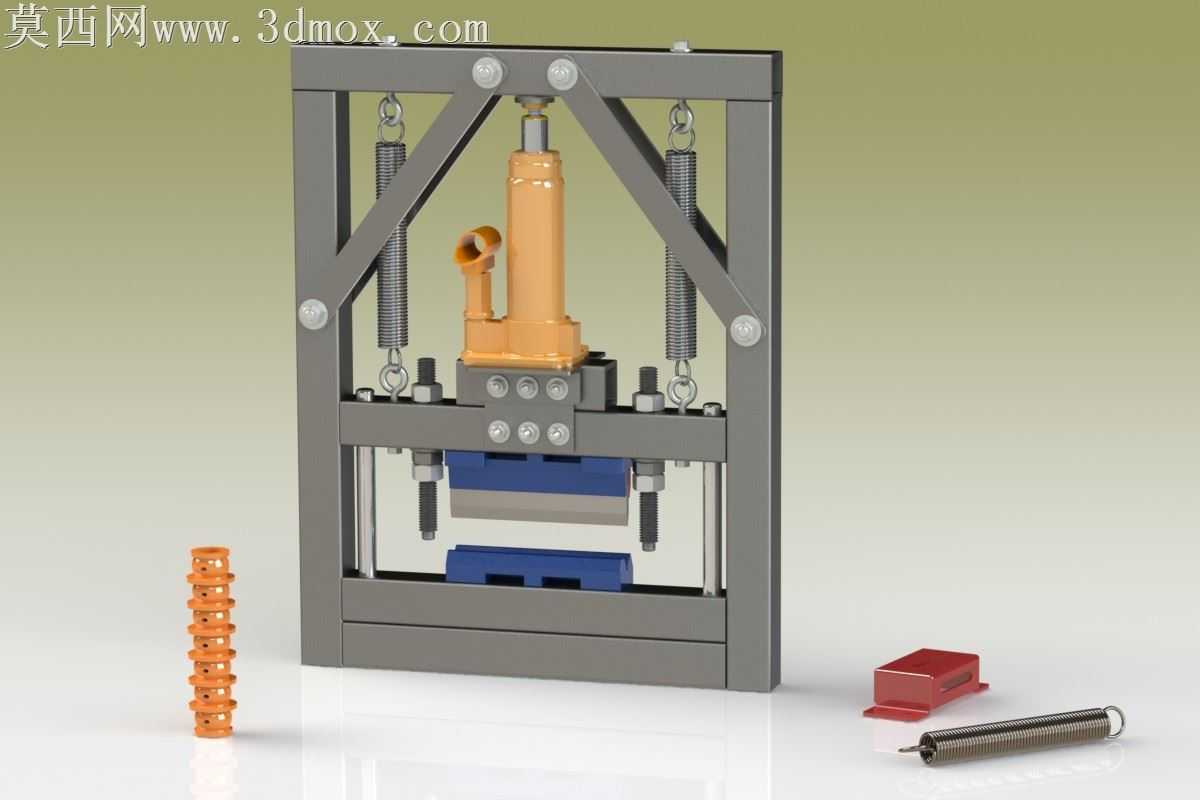

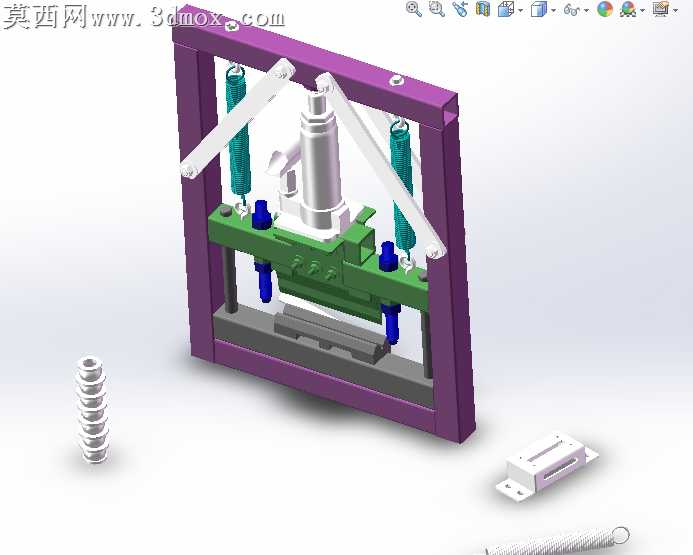

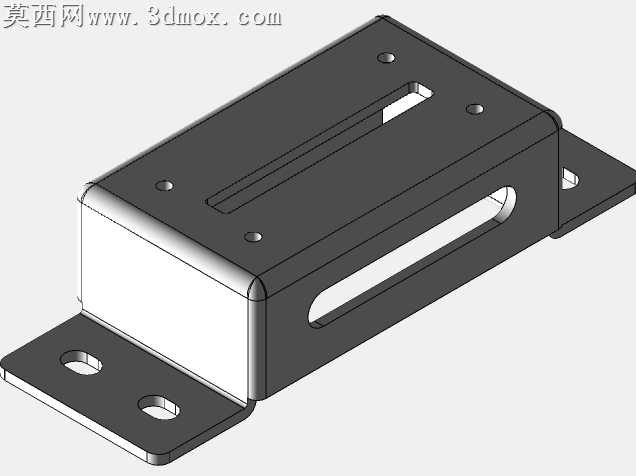

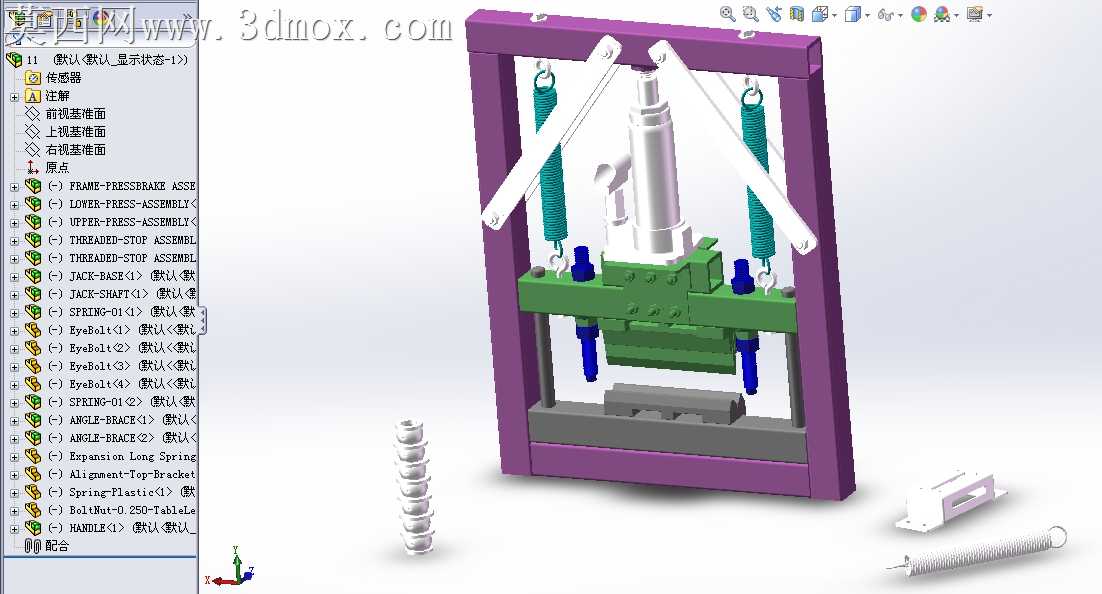

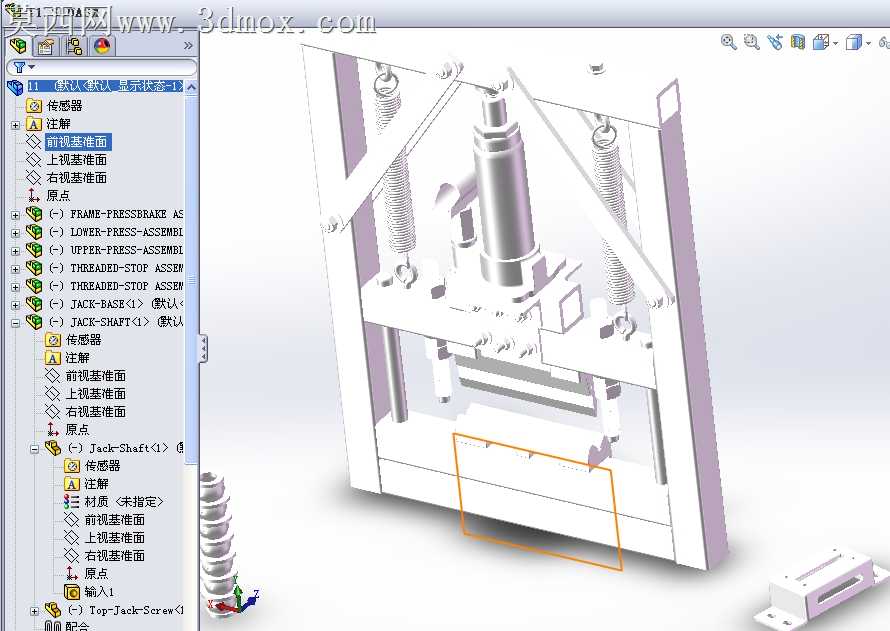

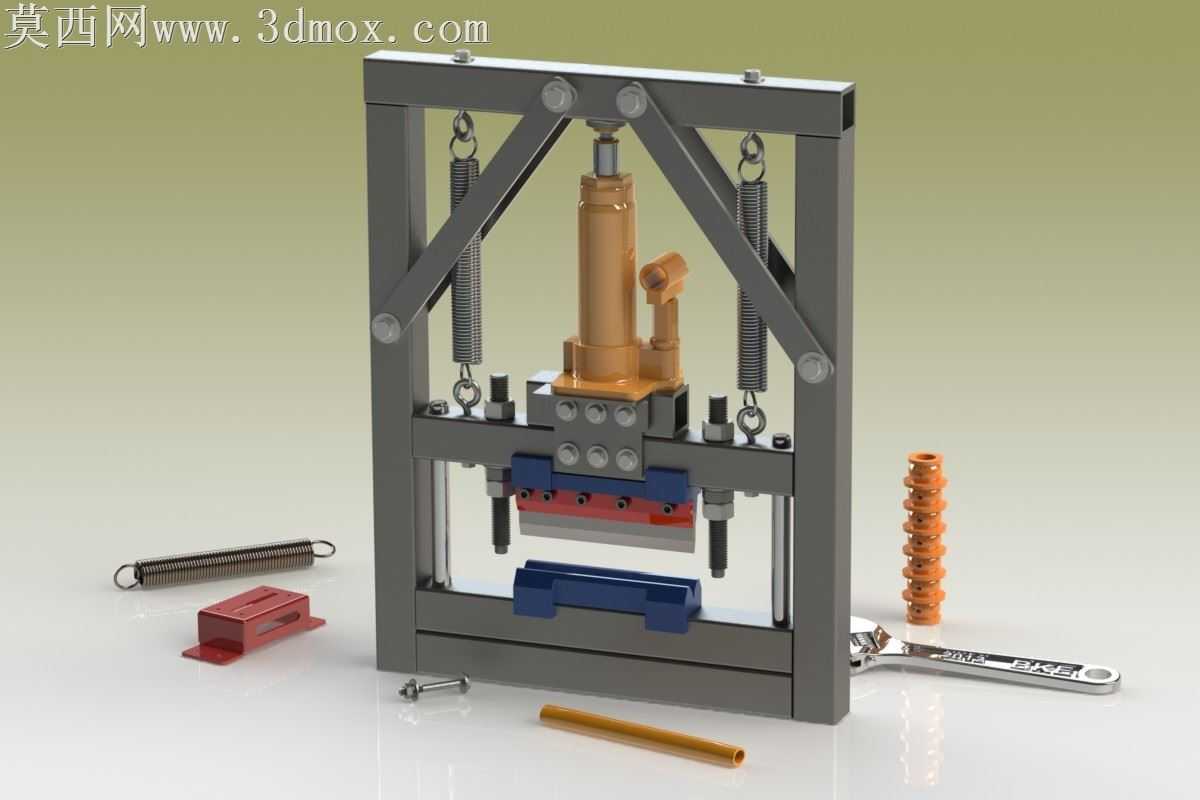

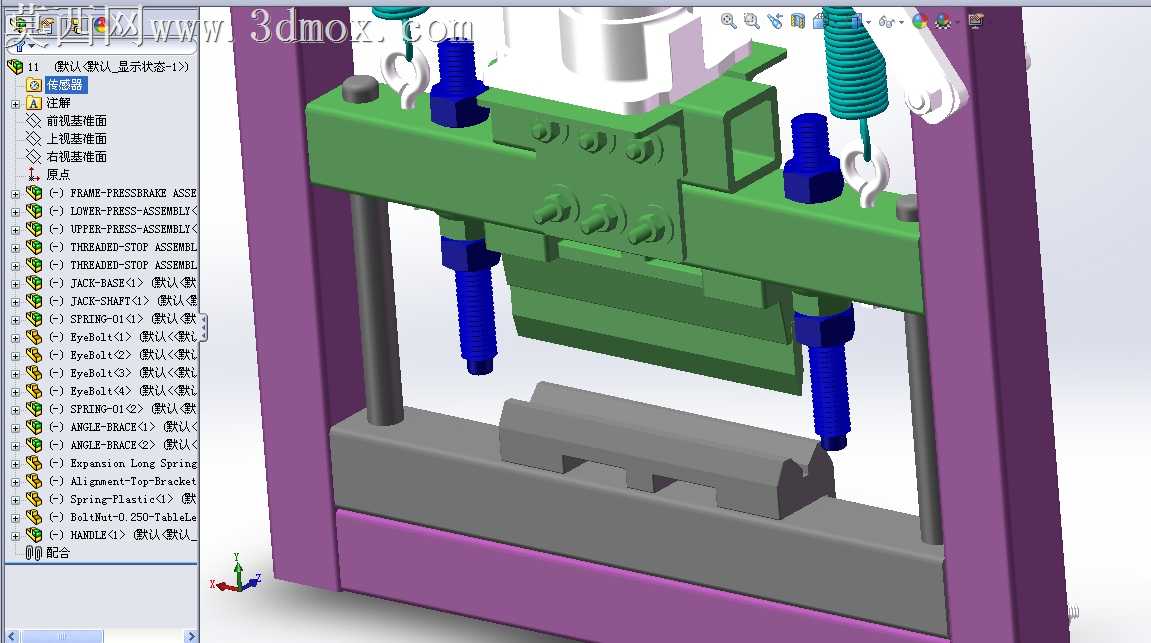

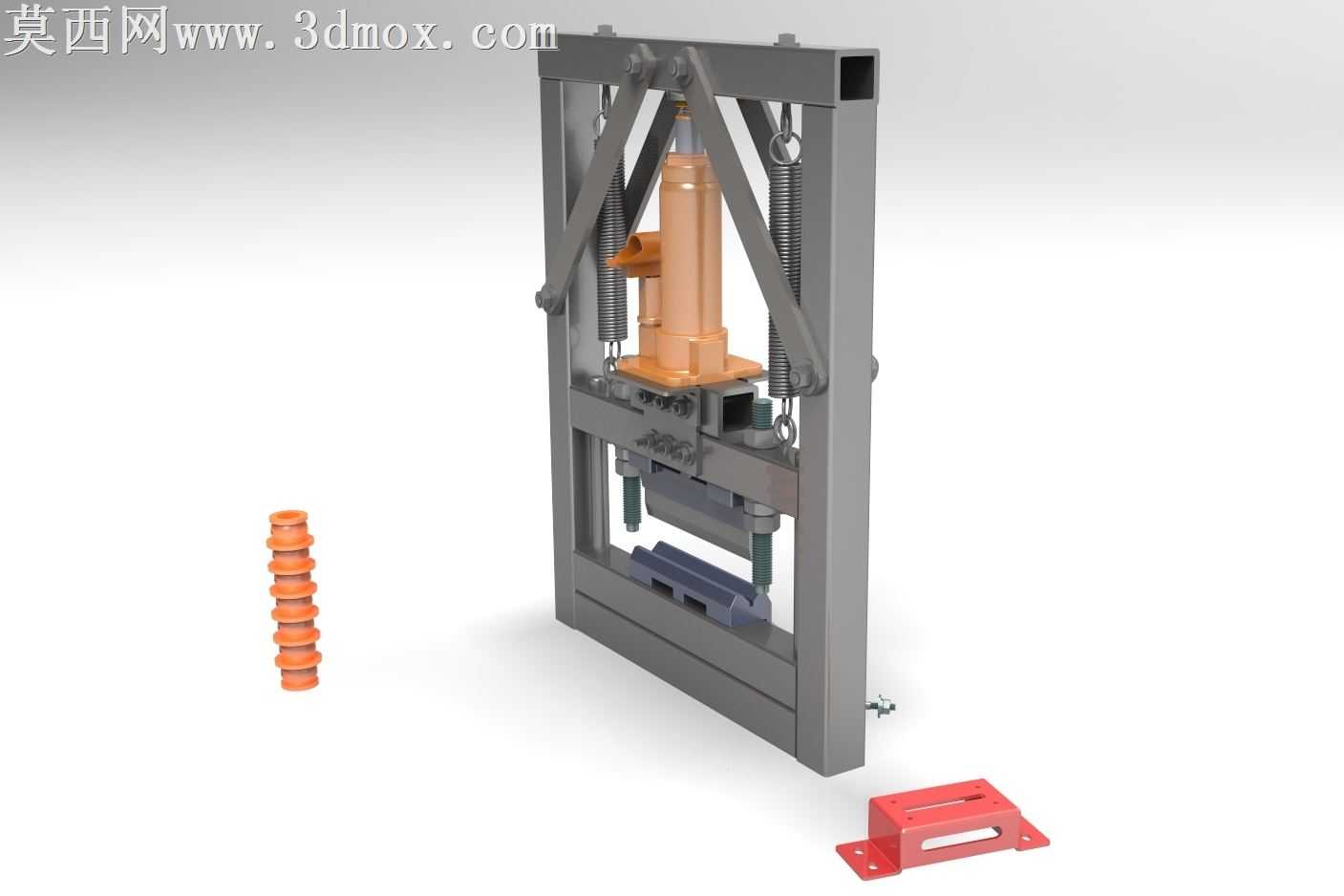

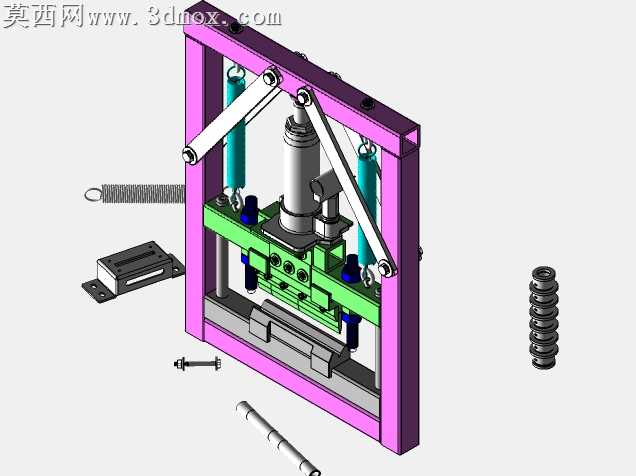

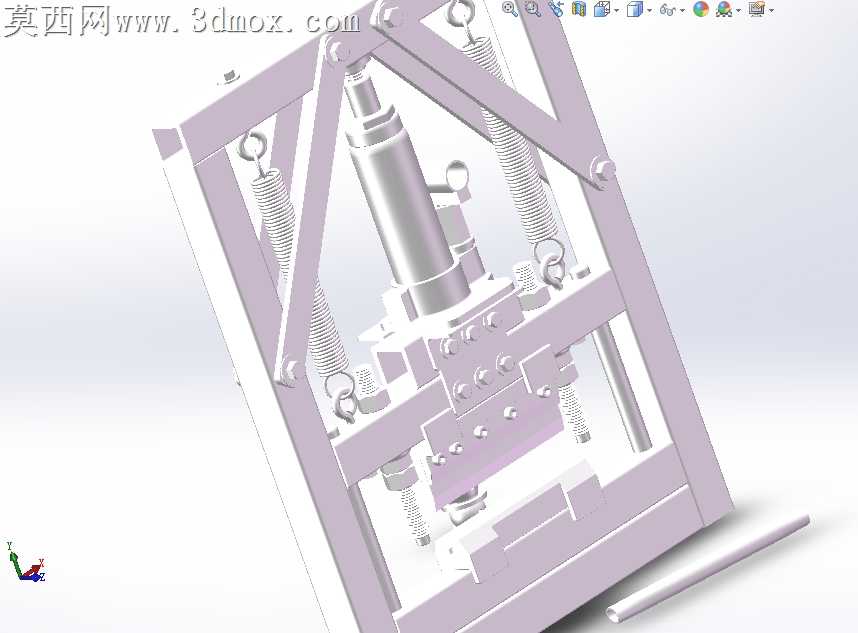

本作品为基于手动液压千斤顶改造设计的小型台式钣金折弯压力装置，整体采用框架式承载结构完成三维建模，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接点位、运动行程都做了精准的参数化约束，确保各部件装配关系准确无干涉。模型渲染阶段采用写实工业质感表现，框架主体赋予哑光深灰金属材质，还原型钢焊接机架的磨砂金属质感，表面添加细微的使用痕迹与氧化质感提升真实度；核心动力部件即手动液压千斤顶赋予暖棕黄的烤漆金属材质，模拟工业液压件的漆面光泽，同时对千斤顶的压杆、油嘴、密封胶圈等细节做了分材质处理，胶圈部分采用哑光黑色橡胶材质，还原密封件的柔韧质感；两侧的复位弹簧采用亮面弹簧钢材质，添加细微的螺旋纹理与金属反光，精准还原弹簧的结构特征；上下折弯模具部分采用淬硬钢材质，赋予冷调金属光泽，模具刃口处做了细微的倒角处理，还原真实折弯模具的加工特征。结构设计上，整体采用矩形方管焊接的龙门式框架作为承载主体，框架顶部设置斜向加强筋结构，有效提升框架受压时的结构刚性，避免大压力下框架出现形变影响折弯精度；动力源采用成熟的手动液压立式千斤顶，安装于框架顶部中心位置，千斤顶压头下方连接上模安装座，安装座通过两侧的直线导柱与框架滑动连接，确保上模下压过程中始终保持垂直运动，无偏摆错位问题；上模安装座两侧对称设置拉伸复位弹簧，弹簧上端挂接于框架顶部横梁，下端连接上模座，在千斤顶卸压后可自动带动上模复位，无需手动抬升；下模固定安装于框架底部的工作台面上，与上模保持精准对位，可适配不同厚度的薄金属板材完成折弯作业。设计思路围绕小型加工场景的实用需求展开，摒弃了大型折弯设备的复杂液压站与电控系统，采用随处可得的手动液压千斤顶作为动力核心，大幅降低装置的制作成本与使用门槛，整体结构紧凑占地小，无需外接电源即可操作，适合小型维修门店、手工钣金加工、创客工作室等场景使用，可完成薄钢板、铝板等常见钣金材料的折弯成型作业，模型同时还原了配套的加工样件，直观展示装置的实际加工效果，各部件均可拆分，方便后续生成工程图纸用于实际制作。
