电梯运输用链轮传动组件结构设计

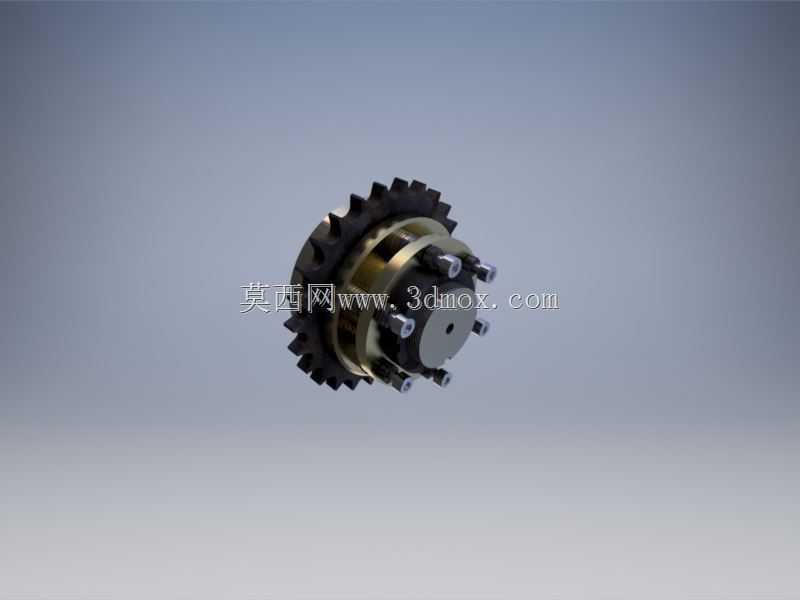

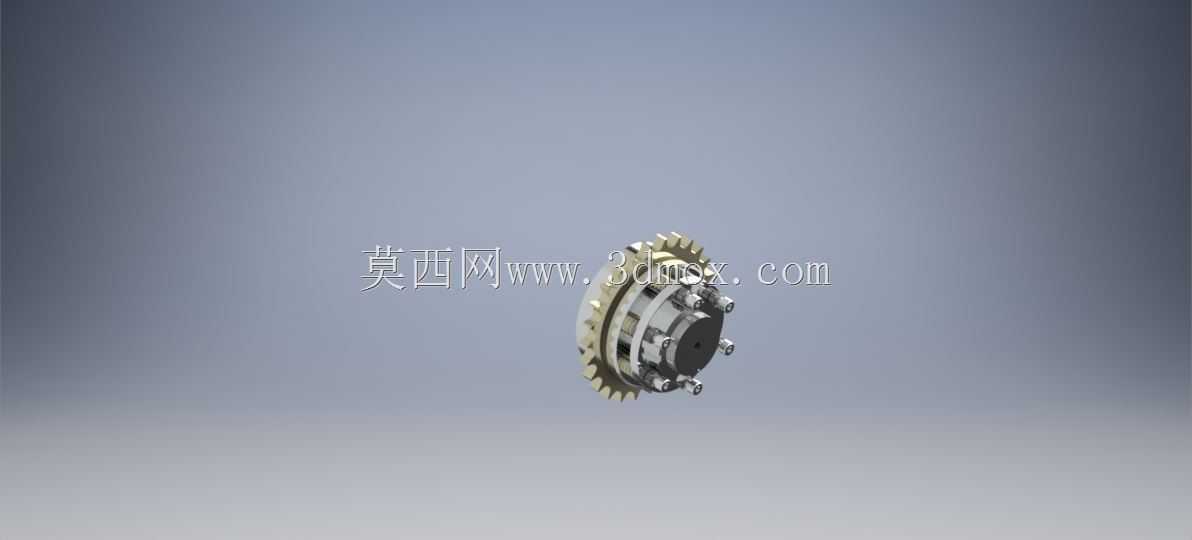

在垂直运输类电梯设备的动力传递链路中，链轮传动组件是承担曳引动力传导、保障梯级或轿厢平稳运行的核心机械部件，这类部件广泛应用在自动扶梯、载货电梯、施工升降机等各类依靠链条实现动力传输的电梯运输场景中，直接决定了设备运行的传动精度、负载承载能力与长期运行稳定性。这款链轮传动组件在设计时，充分考虑了电梯运输场景下的高负载、长周期连续运行需求，整体采用同轴集成式结构设计，将链轮本体、连接法兰、锁紧固定结构整合为一体化装配单元，有效减少了分散零件带来的装配累积误差，同时降低了运行过程中不同部件间的同轴度偏移风险。组件核心的链轮部分采用标准齿形设计，齿廓经过适配电梯传动链条的参数优化，啮合过程中能与链条滚子形成顺滑的线接触，大幅降低啮合冲击与运行噪音，即使在频繁启停、变负载的电梯运行工况下，也能保证动力传递的平顺性，避免出现跳齿、卡滞等影响电梯运行安全的问题。链轮内侧的连接基体采用多螺栓圆周均布的锁紧结构，通过均匀分布的紧固件实现与传动轴端的刚性连接，这种设计既可以保证足够的锁紧预紧力，传递大扭矩下的旋转动力，也能在后期维护时快速完成拆装更换，降低设备运维的时间成本。组件中间设置的隔套与定位台阶结构，能够精准限定链轮在传动轴上的轴向安装位置，明确了安装时的轴向边界尺寸，避免装配时出现轴向窜动余量过大或过小的问题，保障链轮与传动链条始终处于最佳啮合平面。在外形尺寸设计上，这款链轮组件的径向尺寸充分适配电梯内部的安装空间预留，不会与周边的梯级结构、防护盖板、导轨支架产生运动干涉，轴向厚度也匹配常规电梯传动轴的安装位长度，不需要对现有电梯的安装结构做额外改造即可完成适配替换。设计过程中还针对部件的受力特性做了结构优化，在链轮齿根、螺栓连接孔等应力集中区域做了圆角过渡处理，提升部件的抗疲劳强度，能够长期承受电梯满载运行时的交变载荷，延长部件的使用寿命，减少设备运行过程中的故障停机概率。
