卡内卡斯电梯链节传动连接构件

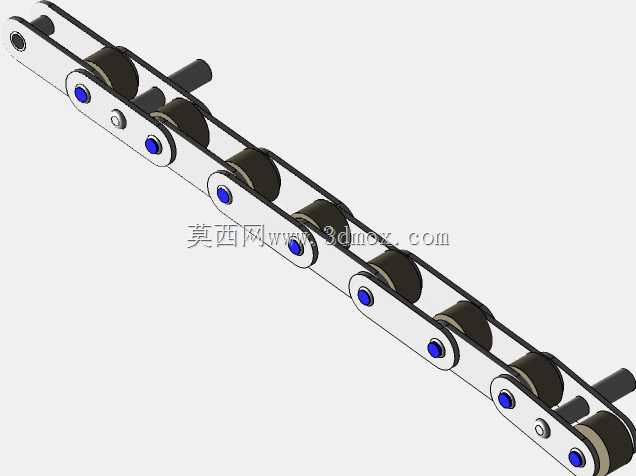

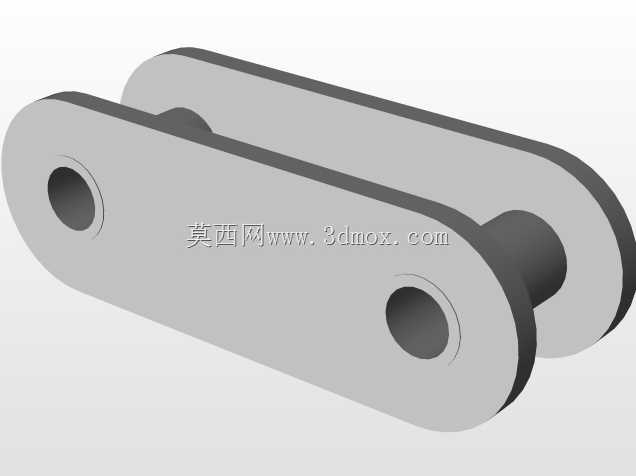

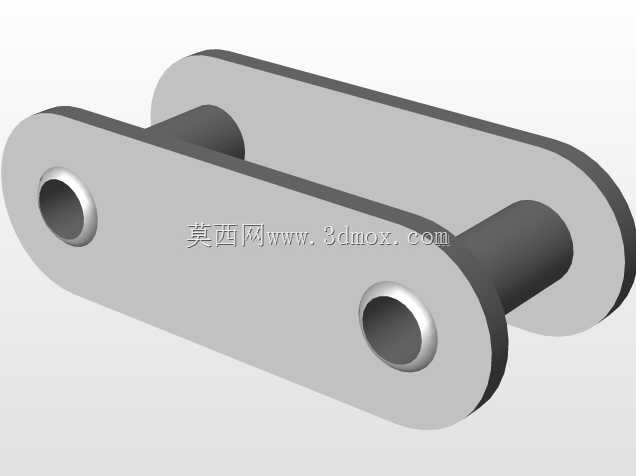

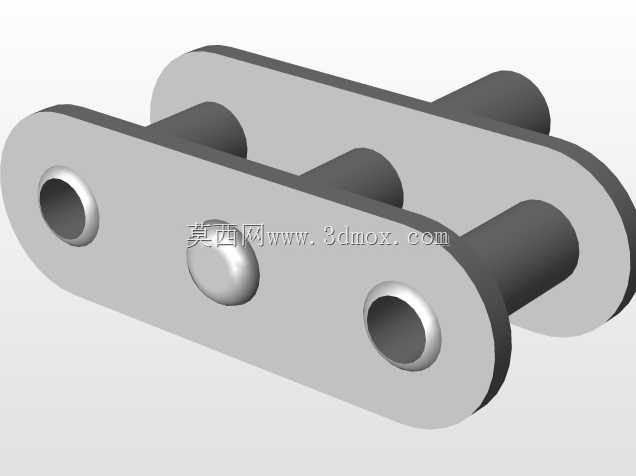

　　在自动扶梯、重载输送类电梯的传动系统里，这类双片式铰接链节是构成牵引链条的核心基础单元，日常运行中承担着传递牵引力、串联整圈链条、适配梯级踏板安装定位的作用，区别于普通工业输送链的链节，电梯用链节需要兼顾更高的静载强度与抗疲劳性能，毕竟公共交通型扶梯的日均运行时长往往超过16小时，链节作为逐节串联的受力件，一旦出现销轴窜动、板件开裂的问题，会直接影响整梯的运行安全。从结构设计逻辑来看，这款链节采用内外双片平行板的对称布局，两块链板的轮廓做了长圆形的圆滑过渡，没有尖锐的应力集中棱角，两端的同轴销孔是核心配合面，孔位的同轴度公差需要控制在0.02mm以内，才能保证销轴穿入后整节链条转动灵活，不会出现卡滞、偏磨的问题。

　　中间的销轴采用过盈配合与外侧链板固定，和内侧链板的孔位保留间隙配合，给铰接转动留出合理的活动余量，这种设计能让链条在绕经驱动链轮、转向链轮时，顺利完成圆弧轨迹的转向动作，不会因为刚性连接产生额外的内应力。实际选型适配时，需要重点关注几个安装边界参数：首先是链板的总厚度，双片叠加后的总宽度要和链轮的齿槽宽度匹配，过宽会出现卡齿、磨齿的问题，过窄则会导致链条在链轮上晃动，加剧运行噪音和磨损；其次是两端销孔的中心距，这个尺寸直接决定了链条的节距，必须和配套链轮的节距完全一致，否则会出现跳齿、传动冲击的问题，长期运行还会加速链轮齿形的磨损；最后是销孔的内径尺寸，要和配套销轴的外径形成符合设计规范的配合公差，过盈量过大会导致铰接转动阻力过大，

　　增加驱动系统的负载，间隙过大则会出现链条松旷、运行抖动的问题。从应用场景延伸来看，这类结构的链节除了用在公共交通型自动扶梯的牵引链条上，经过尺寸调整和强度校核后，也可以用在重载板式输送机、大倾角提升设备的牵引链条上，核心的设计逻辑是一致的：通过平行双板的结构提升单侧链节的抗拉强度，通过两端铰接孔的配合实现链条的柔性传动。在三维建模过程中，这类零件的建模重点在于保证两端孔位的同轴度、链板轮廓的对称度，做装配验证时还要模拟链条绕经链轮时的转动角度，检查链板边缘和链轮齿根、相邻链节之间是否存在运动干涉，很多新手建模时容易忽略链板边缘的圆角处理，实际上这个圆角不仅是为了去除加工毛刺，更重要的是避免链节转动时和相邻零件发生剐蹭，

　　同时分散孔位周边的应力集中，提升零件的疲劳寿命。实际生产中，这类链板一般采用40Cr材质冲压成型后做调质处理，表面硬度控制在HB220-250之间，销孔位置会做精镗加工保证尺寸精度，销轴则会做表面淬火处理，提升铰接面的耐磨性能，装配完成后还会在铰接位置加注润滑脂，减少日常运行中的磨损，延长整链的使用寿命。在做设备维护检修时，这类链节也是重点检查对象，需要定期观察链板是否有裂纹、销轴是否有窜出的迹象，同时测量链节的磨损伸长量，当伸长量超过设计阈值时就需要及时更换，避免出现断链的安全事故。
