星轮式拨送传动构件结构设计

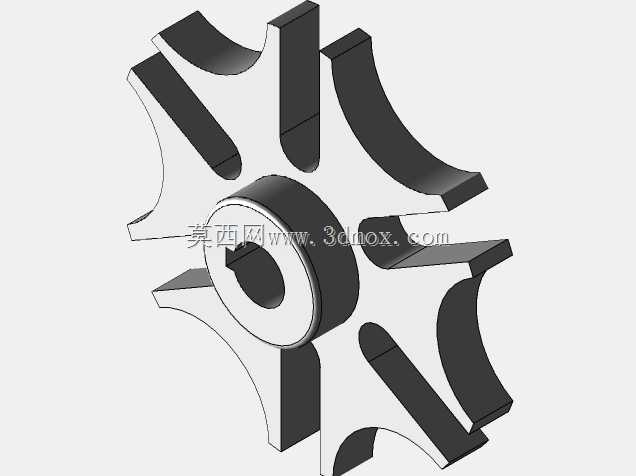

　　该星轮式拨送构件常配套于间歇送料机构中，在轻工包装、仪表装配、小型工件分选工位上承担定距分料、步进输送的执行功能，工作时依靠轮体周向均匀分布的弧形卡槽与配套拨销配合，将连续回转运动转化为精准的间歇步进动作，每次转动固定角度后保持短暂停歇，满足工位上工件定位、检测、装配的动作时序要求。设计阶段首先匹配配套槽轮的拨销直径与中心距参数，轮体中心开设带键槽的安装通孔，孔位与输出轴采用过渡配合加平键传递扭矩，键槽位置做了应力释放倒角处理，避免长期交变载荷下键槽根部出现疲劳裂纹。轮体周向的六个弧形卡槽轮廓经过包络线计算，卡槽曲率与拨销运动轨迹完全贴合，拨销进入和退出卡槽时无刚性冲击，传动过程噪音控制在工业设备允许范围内，卡槽侧壁预留0.

　　1mm的磨损补偿余量，长期运行出现轻微磨损后仍能保持传动精度不出现跳齿、卡滞问题。轮体相邻卡槽之间的凸缘侧面做了30度导向斜角，当拨销即将进入卡槽时可自动导正位置，即使安装时存在微小的同轴度误差也能顺利啮合，降低了整机装配时的精度调整难度。从安装边界来看，轮体外缘最大回转直径根据配套机构的送料步距确定，中心安装孔的轴向长度与输出轴的配合段长度匹配，轮体端面与安装支座之间预留2mm的间隙，避免转动时与固定部件发生摩擦，轮体背部设计有环形定位止口，安装时与轴肩贴合即可保证轴向定位精度，不需要额外加装调整垫片。材质选用上常规工况采用45号钢调质处理，齿面高频淬火硬度达到HRC45-50，可应对每分钟60次以下的间歇传动工况，若用于食品、

　　医药类有防腐要求的工位，可更换为304不锈钢材质，表面做抛光处理避免物料残留。实际应用中该构件常与槽轮、拨盘组成完整的间歇传动单元，相比棘轮传动机构传动平稳性更好，不存在回程间隙，送料定位精度可控制在±0.05mm以内，相比凸轮间歇分割器成本更低，结构更简单，维护时仅需定期在卡槽接触面涂抹润滑脂即可，不需要复杂的保养流程。设计建模时重点校验了轮体的动平衡参数，由于轮体为对称结构，六个卡槽均匀分布，正常加工后剩余不平衡量很小，不需要额外做动平衡校正即可满足100rpm以下的转速使用要求，若用于更高转速工况可在轮体端面开设平衡孔调整配重。轮体的厚度根据传递扭矩大小确定，常规小负载工况下厚度取15-20mm即可满足强度要求，负载较大时可按比例增加厚度，同时在卡槽根部增加圆角过渡，降低应力集中系数。
