双弧面弯折金属型材构件三维结构

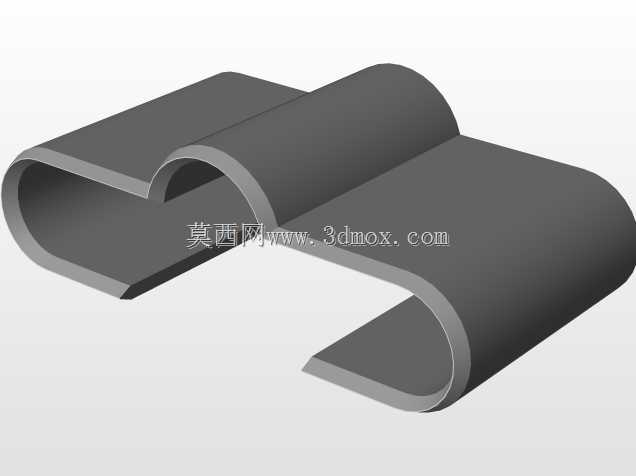

　　在工业钣金配套、设备防护结构以及建筑装饰型材的应用场景中，这类双弧面弯折的金属构件是十分常见的配套部件，日常接触到的设备走线防护槽、装饰包边压条、设备边缘防撞护边，很多都采用类似的截面构型。从实际使用需求出发，这类构件首先要满足的是包覆与限位功能，两个反向的弧面弯折结构，一侧可以贴合固定在安装基面之上，另一侧形成开放的容纳空间，既可以对内部布设的线缆、薄型板材边缘形成防护，避免尖锐的金属割伤线材或者安装人员，也可以作为相邻板材的衔接压条，遮盖板材拼接处的缝隙，提升安装后的整体平整度。

　　设计这类构件的时候，首先要考虑的是材料弯折后的应力释放问题，弧面的弯折半径不能过小，否则在冷弯加工的时候容易出现材料表面开裂、弯折处应力集中导致后期使用中断裂的问题，从模型的结构来看，两处弯折都采用了大圆弧过渡，没有尖锐的直角弯折，既符合钣金冷弯加工的工艺要求，也能在安装的时候避免锐角划伤操作人员。构件的平直段部分需要保证足够的平面度，因为这部分是和安装基面贴合的区域，如果平面度误差过大，安装后会出现局部翘起、固定不牢的问题，在建模的时候平直段的公差需要控制在合理范围内，匹配常规的型材安装精度要求。

　　从安装边界来看，这类构件的截面宽度、弯折高度都需要匹配实际的安装空间，两个平直段的延伸长度可以根据实际使用场景进行裁切，适配不同长度的安装需求，弧面部分的外径尺寸决定了构件能够容纳的内部空间大小，比如作为走线槽使用的时候，弧面的内净尺寸要大于所容纳线缆的总外径，避免线缆被挤压变形；作为包边使用的时候，弧面的内轮廓要和被包覆的板材边缘厚度匹配，保证安装后不会出现松脱晃动。

　　在实际选型应用中，这类构件的材质通常会根据使用环境选择，普通室内环境可以采用冷轧钢板弯折后做喷塑处理，户外或者有腐蚀的环境则会采用不锈钢或者铝合金材质，不同材质的弯折回弹量不同，在建模阶段就需要提前考虑材料回弹的补偿量，保证加工后的成品尺寸符合设计要求。构件的固定方式通常采用胶粘、抽芯铆钉或者自攻螺丝固定，在平直段上可以根据安装间距预留安装孔位，建模的时候孔位的间距要符合常规的安装规范，避免孔位过于靠近弯折处导致安装时构件变形。

　　很多刚接触钣金设计的人员容易忽略弯折处的工艺缺口问题，这类长条形的弯折构件，如果在两端没有预留合适的工艺缺口，裁切后的端面容易出现毛刺、弯折处起皱的问题，在三维建模的时候就需要把这些工艺细节考虑进去，而不是只做外观的曲面造型。另外，双弧面的对称度也需要重点控制，两个反向弯折的弧面如果同轴度或者对称度出现偏差，安装后会出现两侧贴合度不一致的问题，一侧压紧另一侧翘起，影响最终的安装效果。

　　这类构件看似结构简单，但是在实际工业应用中使用量非常大，小到电气柜内部的走线护边，大到建筑外墙的装饰压条、自动化设备的安全防护边，都能看到类似结构的身影。在做三维建模的时候，不能只追求外观的顺滑，还要结合实际的加工工艺、安装需求来调整结构参数，比如弯折处的圆角大小要匹配所选板材的厚度，通常弯折内圆角半径不小于板材厚度的1.2倍，避免加工时出现缺陷；平直段的长度要预留足够的安装接触面，保证固定后的结构强度。

　　从结构强度角度来看，这种双弧面的构型相比单折边的构件拥有更好的抗变形能力，弧面结构可以分散外部的冲击力，当构件受到侧向挤压的时候，弧面可以通过微小的形变吸收冲击力，不会像直角折边那样容易出现弯折变形。在一些需要经常拆装的场景下，这种弧面结构也能减少拆装过程中对构件本身的损伤，提升构件的重复利用率。
