带链轮结构的扭矩限制传动组件

　　在连续运转的链式输送线、包装机械主传动链、轻工自动化设备的动力传输环节，扭矩过载是导致传动链崩齿、电机堵转烧毁、工件工装损坏的核心诱因之一，这款带集成链轮的扭矩限制组件，正是针对这类安装空间紧凑、需要同步完成链传动与过载保护的场景设计，无需额外加装独立链轮与联轴器，能大幅缩减传动单元的轴向安装尺寸。从实际使用场景来看，这类组件常被布置在驱动电机输出端与输送链轮之间，当输送线出现卡料、工件卡滞、外部负载突变超过设定扭矩阈值时，组件内部的摩擦副或弹性啮合结构会产生相对滑转，切断动力端与负载端的刚性连接，既避免冲击载荷反向传递打坏电机输出轴、减速机齿轮，也能防止过载拉力扯断输送链条、撞坏线体上的定位工装，待过载故障排除后，

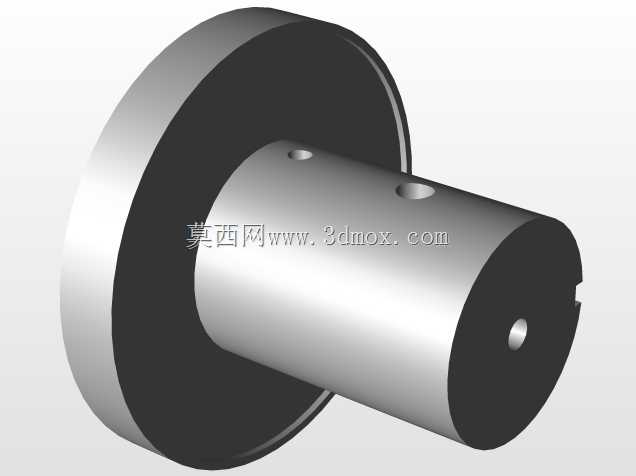

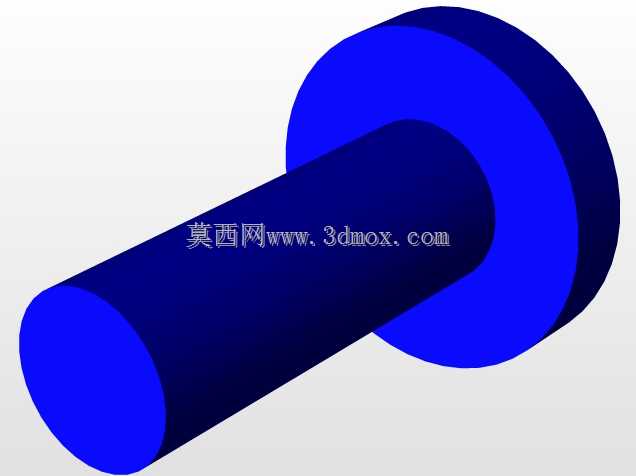

　　组件可自动恢复扭矩传递，无需人工拆解复位，适配轻工、食品、包装等行业连续化生产的设备运维需求。从功能特性上看，这款组件将传动链轮与扭矩限制本体做了集成化设计，外侧的链轮直接与标准输送链条啮合，省去了传统结构中“扭矩限制器+独立链轮+键连接”的多层装配环节，减少了传动链上的连接间隙，提升了传动响应精度；本体部分采用盘式结构，内部的弹性顶紧结构可通过端盖上的紧固件调整预紧力，以此匹配不同工况下的脱开扭矩阈值，适配从几百牛毫米到几十牛米的小扭矩传动场景，对于负载波动频繁的中小功率传动场景适配性较强。设计思路上，这款结构优先考虑了安装便捷性与空间利用率，整体采用同轴盘式布局，中心设置通孔可直接穿过传动轴，

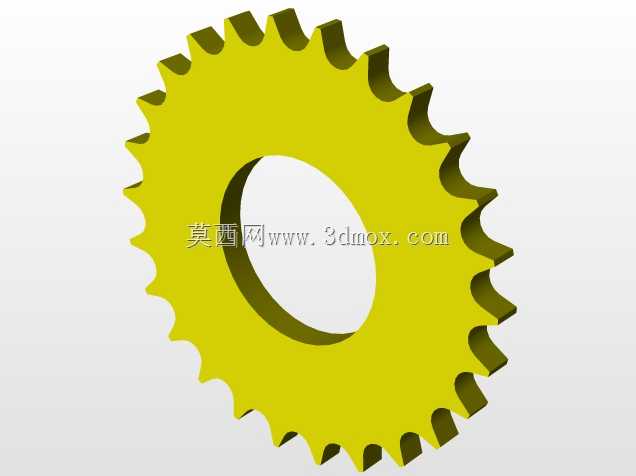

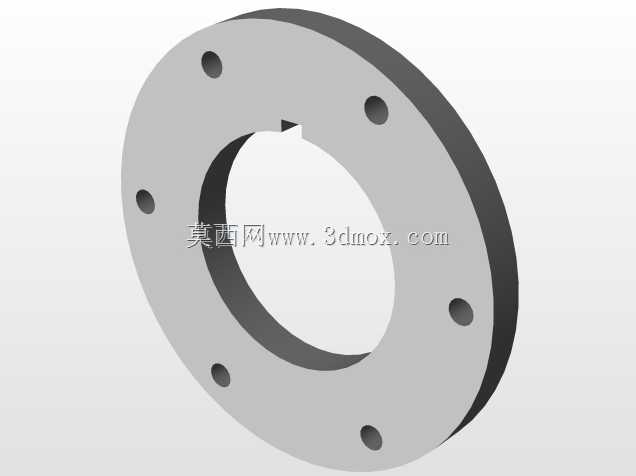

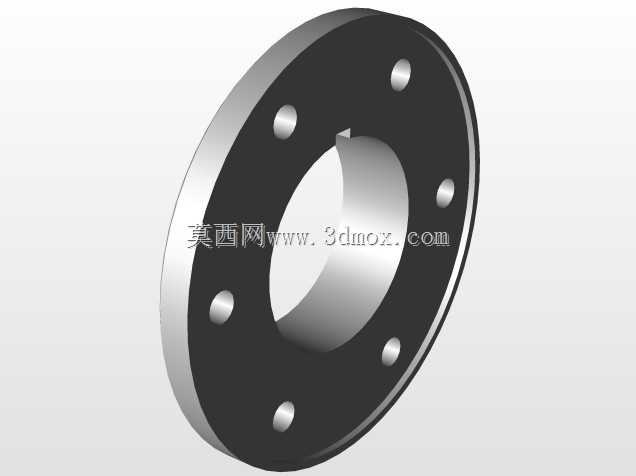

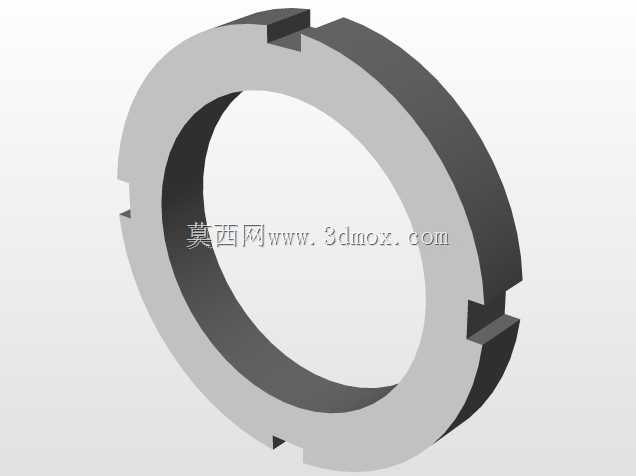

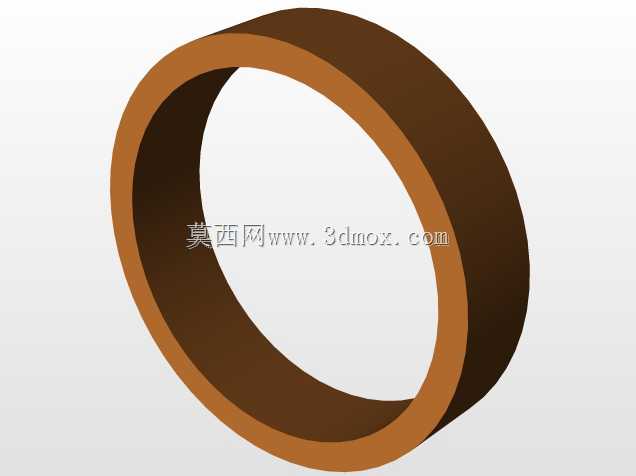

　　通过径向紧定螺钉或者键连接实现与轴的周向固定，端盖处的均匀分布安装孔既用于调整内部弹性元件的预紧量，也可作为拆卸时的顶丝孔，方便后期维护时拆解更换摩擦片或弹性元件；链轮部分采用与本体分体的设计思路，当链轮齿面出现磨损后，可单独拆卸更换链轮，无需更换整个扭矩限制本体，降低设备后期的运维备件成本。从安装边界与尺寸适配来看，这类组件的轴向厚度远小于传统“联轴器+扭矩限制器+链轮”的组合结构，对于安装空间局促、轴向尺寸受限的设备内部传动位尤为友好；链轮的齿形参数匹配常用的短节距精密滚子链，可直接替换现有线体上的普通传动链轮，无需改动链条规格、线体张紧结构；中心安装孔的公差采用基孔制过渡配合设计，既保证与传动轴的同轴度，

　　避免运转时出现偏摆导致的链轮跳齿、摩擦片偏磨问题，也不会因为配合过紧导致现场安装、拆卸困难。在实际选型适配时，需要结合传动系统的额定工作扭矩、电机最大输出扭矩、链条的额定破断载荷来调整组件的脱开扭矩值，通常将脱开扭矩设定为额定工作扭矩的1.2-1.5倍，既保证正常传动时不会出现打滑丢转，也能在过载瞬间及时滑转卸荷；安装时需要保证组件与传动轴的同轴度误差控制在允许范围内，避免长期偏载导致内部摩擦片不均匀磨损，缩短组件的使用寿命；日常运维中无需频繁拆解，仅需在设备定期保养时检查端盖紧固件的预紧力是否出现松动、链轮齿面的磨损量是否在允许范围内即可，相比传统的剪切销式过载保护结构，省去了过载后更换剪切销的停机时间，能有效提升设备的连续运转效率。
