在各类旋转传动场景中,这类深沟球结构的滚动支承件是应用覆盖范围极广的基础部件,从普通民用电机的输出端支承,到输送设备的辊筒转轴定位,再到小型机床的进给轴辅助支承,几乎所有存在连续回转运动的机械结构中,都能见到这类零件的身影。它的核心作用是在轴与轴承座之间建立低摩擦的滚动摩擦副,替代传统滑动接触结构,大幅降低回转过程中的能量损耗,同时约束轴系的径向与少量轴向窜动,保证转轴在设定的回转精度范围内稳定运行。

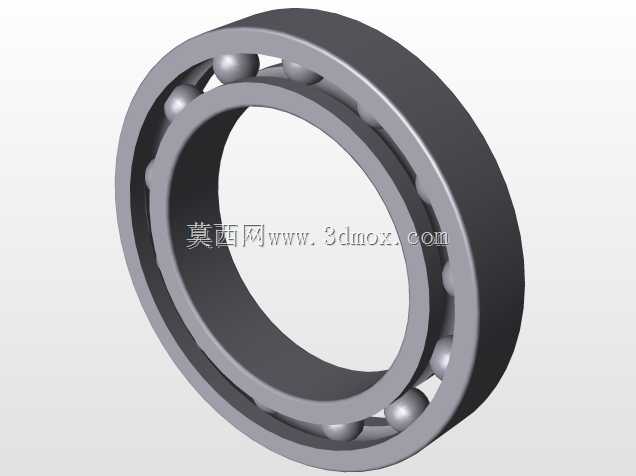

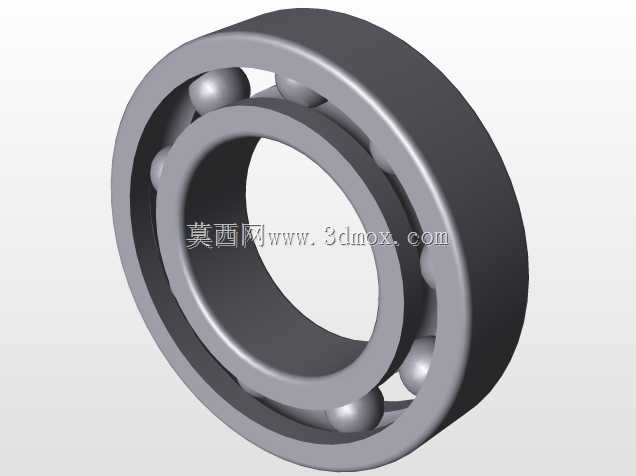

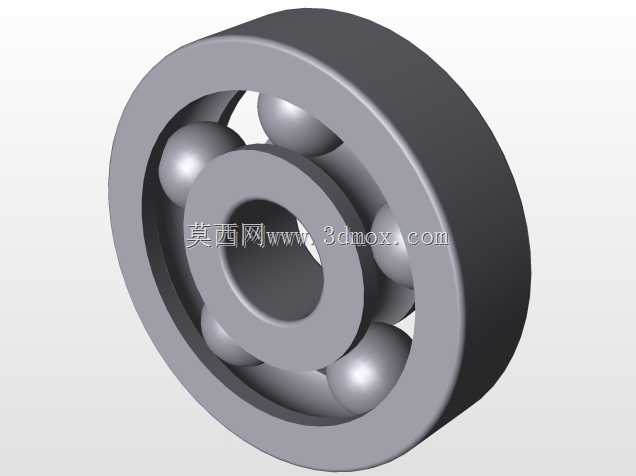

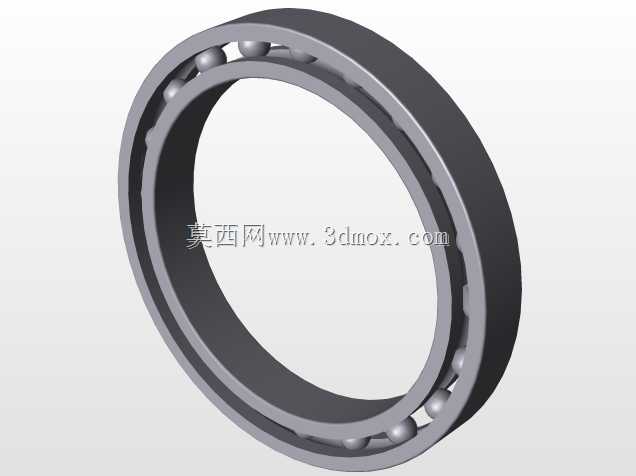

从结构设计逻辑来看,整个零件分为四个核心组成部分:内圈、外圈、滚动钢球与保持架。内圈通常与转轴采用过盈配合随轴同步转动,内圈外侧加工有连续的弧形滚道,滚道的曲率半径略大于钢球半径,保证钢球与滚道之间为点接触状态,既可以降低接触应力集中,也能让钢球在滚道内顺畅滚动。外圈则多与设备的轴承座孔采用过渡或间隙配合,多数工况下外圈保持固定,内侧同样加工有与内圈对应的弧形滚道,为钢球提供外侧的滚动约束边界。滚动体采用标准规格的轴承钢球,均匀排布在内外圈滚道之间,是承担径向载荷的核心受力部件,钢球的数量直接决定了轴承的额定动载荷大小,数量越多,单个钢球分担的载荷越小,整体承载能力越强,但钢球数量过多会挤占保持架的安装空间,同时增加滚动过程中的摩擦阻力,因此设计时需要在承载能力与运转灵活性之间做平衡。保持架的作用是将相邻钢球均匀分隔开,避免钢球在运转过程中相互接触碰撞产生额外磨损,同时引导钢球进入非承载区,优化滚道的载荷分布,部分高速工况下使用的保持架还会设计有储油槽,在润滑脂填充后可以持续为钢球与滚道的接触位置提供润滑介质。
从安装边界来看,这类轴承的外形尺寸遵循通用的标准系列规范,内径尺寸与适配的轴径一一对应,外径尺寸与轴承座的安装孔位匹配,宽度尺寸则决定了轴系的轴向安装空间占用。安装过程中需要注意,内圈的受力要施加在内圈端面上,外圈的受力要施加在外圈端面上,禁止通过滚动体传递安装压力,否则会造成滚道表面压痕,直接影响轴承的运转精度与使用寿命。在配合公差选择上,回转载荷作用在内圈时,内圈与轴采用过盈配合,避免内圈与轴之间出现相对滑动磨损轴颈;若载荷作用在外圈,则外圈与轴承座采用过盈配合,防止外圈在轴承座孔内发生蠕变磨损。
在实际应用场景中,这类轴承可以承受纯径向载荷,也可以在转速不高的场景下承受一定的双向轴向载荷,相较于角接触轴承或者圆锥滚子轴承,它的结构更简单,制造成本更低,安装维护更方便,对安装对中误差的容忍度更高,即使轴系存在少量的挠曲变形或者安装对中偏差,依然可以保持稳定的运转状态。日常使用中,润滑方式多采用脂润滑,密封结构可以根据使用环境选择自带防尘盖或者密封圈的款式,在粉尘较多或者存在液体飞溅的场景下,带接触式密封圈的款式可以有效阻挡外界杂质进入滚道内部,避免磨粒磨损,延长轴承的更换周期。设计建模过程中,需要重点保证滚道的曲率精度、钢球的尺寸一致性以及保持架的兜孔间隙,兜孔间隙过小会卡滞钢球,增加运转阻力,间隙过大则无法有效约束钢球位置,容易出现钢球排布不均的问题,影响运转平稳性。
- 上一篇:星轮式拨送传动构件结构设计
- 下一篇:带链轮结构的扭矩限制传动组件
- 全部评论(0)
- 模板大小: 18.04 MB
- 售价:5金币
- 下载次数: 13
- 系统要求: Autodesk Inventor,Rendering,Other,Autodesk Inventor
- 软件分类: 通用机械零部件
