外六角加长杆螺栓紧固件三维结构

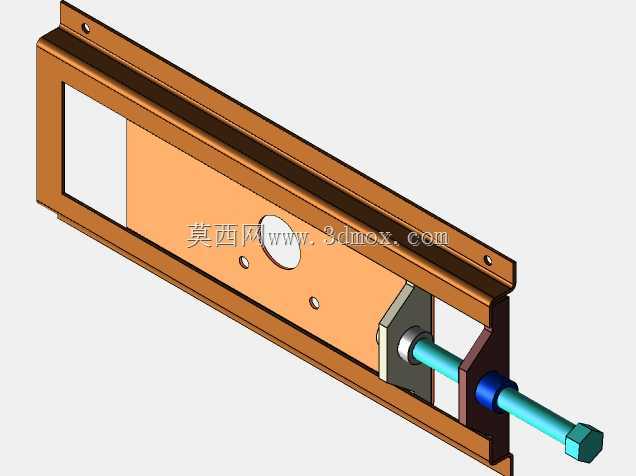

这款外六角加长杆螺栓是机械装配领域极为常用的紧固连接件，广泛应用于钢结构搭建、重型设备组装、汽车底盘连接、工装夹具固定、输送机架体拼接等需要跨层紧固的作业场景，能够在多层叠合构件之间提供稳定可靠的轴向锁紧力，解决普通短螺栓无法覆盖大厚度连接面的装配痛点。在实际生产使用中，这类加长螺栓常被用于需要穿过中空型材、厚壁安装座、多层叠放钣金件的连接工位，比如自动化生产线的铝型材框架搭建时，可直接贯穿多根并排型材配合螺母完成架体固定，无需额外拼接短螺栓加装接长套筒，大幅减少装配工序中的零件数量，降低装配失误概率。从功能特性来看，该螺栓采用标准外六角头部设计，可适配普通活动扳手、套筒扳手、梅花扳手等通用紧固工具，作业时无需特殊定制工装，现场装配的通用性极强；杆部采用等直径光杆加末端螺纹的结构设计，光杆段可在安装孔内起到径向定位作用，避免螺栓穿入后出现径向晃动，提升连接副的整体抗剪切性能，末端螺纹段可配合六角螺母、防松螺母、法兰螺母等多种标准螺母实现锁紧，适配不同防松等级的装配需求。在设计思路上，这款螺栓严格遵循通用紧固件的受力逻辑，头部与杆部的过渡位置做了圆弧卸荷处理，避免紧固时应力集中在头杆衔接处造成断裂风险；杆部长度根据大厚度连接场景做了加长设计，光杆段的长度匹配常见多层构件的总叠厚，螺纹段长度预留足够的螺母旋合行程，保证锁紧后螺纹啮合圈数满足强度要求，不会出现螺纹脱扣的失效问题。从安装边界来看，该螺栓的外六角头部对边尺寸符合通用紧固件标准，安装时只需预留对应扳手操作的回转空间即可，无需额外扩孔或定制沉位；杆部直径适配标准系列的安装通孔，穿装时可顺利穿过公差范围内的预制孔，不会出现卡滞问题；整体结构无复杂异形曲面，加工时可通过冷镦、搓丝等标准紧固件工艺批量生产，制造成本可控，同时三维结构完整还原了头杆过渡、杆部台阶、末端端面的细节特征，可直接用于装配干涉校验、工装设计匹配、装配模拟演示等工程环节，帮助设计人员提前预判安装过程中可能出现的空间干涉、长度不匹配等问题，减少实际装配时的试错成本。
