多接口集成式流体通路连接基座结构

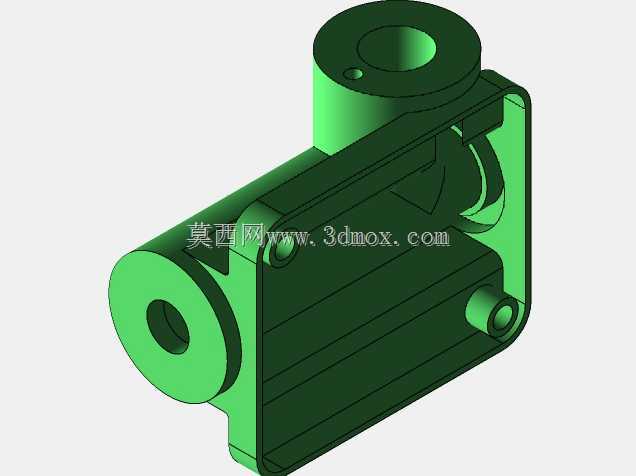

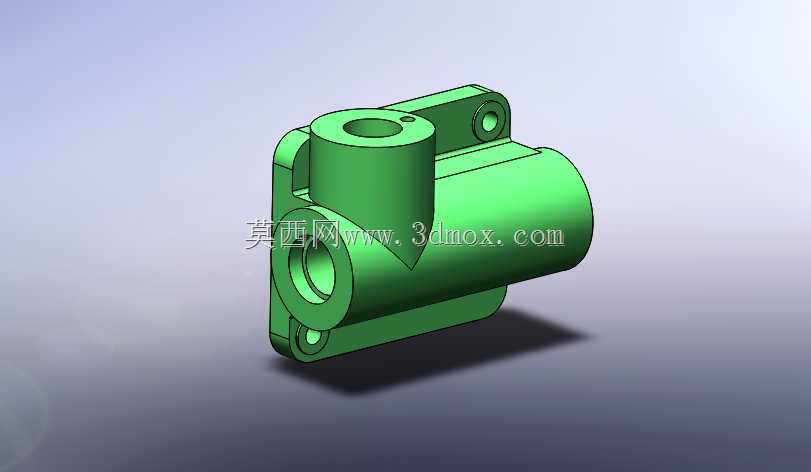

这类多接口集成式流体通路连接基座，多应用在中小型液压动力单元、小型内燃机组润滑回路、气动控制集成台这类需要集中排布流体通路的场景中，核心作用是把分散的进出油口、气路接口整合在单一基座上，替代多根分散管路拼接的结构，减少管路接头数量，降低流体泄漏风险，同时压缩整套流体回路的安装占用空间，让设备内部的管路排布更规整，后期维护排查通路故障时也更便捷。从结构设计来看，主体采用一体化铸造成型后做精加工处理，主腔体为横向圆柱空腔，是流体的主流通通道，侧面垂直向上延伸出带同轴内孔的凸台接口，可对接垂直方向的管路或者压力检测元件，基座侧面、底部预留的带孔凸耳是安装固定位，安装孔的位置做了局部加厚处理，避免螺栓锁紧时基座本体出现应力开裂，各个接口的端面都预留了密封件安装槽位，装配时搭配O型密封圈就能实现端面静密封，不需要额外缠绕密封填料。设计过程中优先保证主通路的流体顺畅性，主腔体和各个分支接口的交接处都做了圆弧过渡处理，避免直角拐角造成流体压损过大，同时各个接口的通径尺寸做了匹配计算，保证分支通路的流量满足对应回路的供液、供气需求，基座的壁厚根据内部流体的额定工作压力做了对应强化，常规工况下可承受1.6MPa以内的流体工作压力，满足普通低压润滑、气动回路的使用要求。安装边界上，主体横向长度适配小型动力单元的安装仓尺寸，垂直方向的凸台高度不会和周边的阀件、管路产生干涉，底部的安装孔位间距符合通用安装基板的孔距标准，可以直接固定在标准规格的设备安装面板上，不需要额外做转接板加工，各个外接接口的朝向经过排布优化，外接管路时不需要过度弯折管路就能完成对接，降低管路装配的难度，也减少管路弯折带来的通径缩小、管路过早疲劳损坏的问题。这类集成基座相比传统的多管拼接结构，还能减少管路接头的采购成本，降低装配环节的工时消耗，在批量配套的小型流体设备中应用十分广泛。
