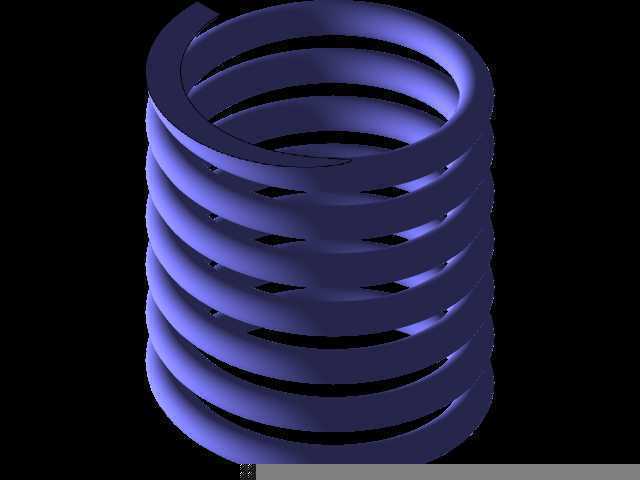

等节距圆柱螺旋压缩弹簧结构设计

　　日常做非标设备结构设计时，这类等节距圆柱螺旋压缩弹簧是选型频率极高的弹性元件，从工装夹具的压紧复位、自动化产线的缓冲限位，到小型动力设备的振动缓冲、阀门类产品的启闭复位，几乎覆盖了所有需要弹性蓄能、缓冲吸震、施压复位的机械结构场景。做这类弹簧的三维建模时，首先要明确实际工况的受力边界，不能只画个螺旋扫掠的外形就完事，得先结合安装空间确定弹簧的中径、自由高度、有效圈数这些核心参数，比如安装位置如果是在直径20mm的导向杆外侧，弹簧内径就要留0.5-1mm的配合间隙，避免工作过程中弹簧与导向杆发生卡滞磨损；如果是安装在沉孔内，弹簧外径就要比沉孔直径小1-2mm，防止压缩时弹簧外径胀大卡在内孔壁上。

　　从结构特性来看，这类等节距圆柱螺旋压缩弹簧的刚度线性度好，在有效压缩行程内，负荷与变形量的比值稳定，不像变节距弹簧会在压缩到一定程度后出现刚度陡增的特性，更适合对弹力线性要求高的复位场景，比如气动接头的密封压紧、工装夹具的快速夹钳复位，这类场景需要弹簧在整个工作行程内提供稳定的压力，不会因为压缩量变化出现弹力骤变导致的结构动作卡滞。建模过程中，螺旋线的生成是核心，要注意两端的并圈磨平结构，通常压缩弹簧两端会有1-1.5圈的支承圈，这部分圈数不参与变形，主要作用是保证弹簧直立时的端面平整度，让弹簧受压时受力均匀，不会出现侧向偏移，磨平后的端面厚度通常不小于钢丝直径的1/4，建模时要把这部分的结构做准确，不能直接用等节距的螺旋线从头扫到尾，否则后续做装配干涉检查、受力仿真时会出现计算偏差。

　　实际选型应用时，还要结合工作行程确定弹簧的压缩量，通常这类弹簧的最大压缩量要控制在自由高度的30%-40%之间，避免长期工作在极限压缩状态下出现塑性变形，导致弹力衰减失效。比如在做输送线的挡料缓冲结构时，要先计算工件撞击挡块时的冲击力，再匹配对应刚度的弹簧，预留15%左右的压缩余量，防止工件高速撞击时弹簧被压并，失去缓冲作用。建模时还要注意钢丝直径的选择，钢丝直径直接决定弹簧的承载能力，相同中径和圈数的弹簧，钢丝直径越大刚度越高，能承受的负荷越大，但对应的最大压缩量会越小，设计时要平衡承载能力和行程需求，不能盲目选大直径钢丝导致弹簧行程不够，也不能选过小的钢丝导致弹簧受力后过载断裂。

　　另外，这类弹簧的安装边界也要在建模时同步考虑，比如弹簧两端的支承面是否需要平行度约束，是否需要加装导向杆或者导套，这些安装条件都会影响弹簧的实际使用寿命，建模时可以把导向结构的简化模型一并做出来，检查弹簧在全压缩行程内是否会和周边结构发生干涉，尤其是弹簧压缩到并圈状态时的外径尺寸，要和周边安装结构预留足够的安全间隙，避免工作过程中出现摩擦异响甚至结构卡滞。做这类基础通用零件的三维模型，核心是要贴合实际生产和装配的需求，不能只追求外形相似，每一个结构细节都要对应实际加工和使用的要求，这样后续出工程图、做装配仿真、指导生产时才不会出现偏差，也能让选型的工程师直接通过模型判断该零件是否适配自己的设计场景。
