渐开线圆柱直齿传动齿轮结构设计

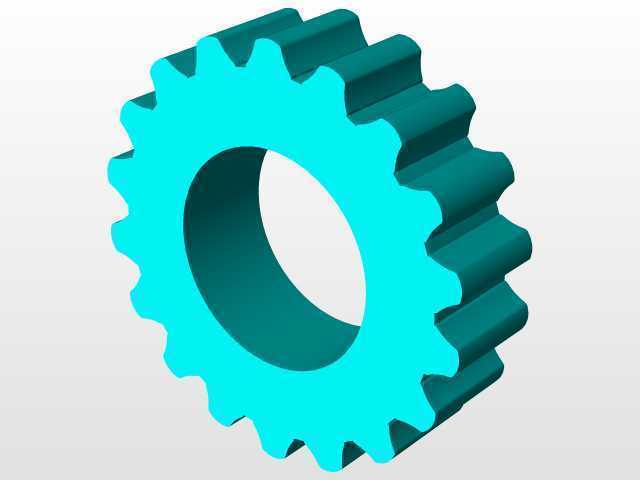

　　这款直齿圆柱齿轮是机械传动系统中应用最广泛的基础零件之一，日常在各类减速装置、机床进给机构、轻工输送设备、小型动力传输单元里都能见到它的身影，核心作用是在平行轴之间传递旋转扭矩，同时按照固定的齿数比匹配输入与输出端的转速，保障动力传输过程的传动比恒定，不会出现瞬时转速波动。从结构设计来看，这款齿轮采用等齿厚直齿构型，齿廓为标准渐开线齿形，齿顶做了微小的圆角过渡处理，避免齿顶棱边在啮合过程中出现应力集中，也能减少啮合初期的齿面刮擦问题。齿轮中心为通孔设计，孔壁预留了键槽安装位，实际装配时可以通过平键与传动轴实现周向固定，传递扭矩时不会出现齿轮与轴的相对滑转；齿轮的轮毂部分与齿圈之间采用等厚度辐板连接，在保障整体结构刚性的前提下，尽可能减少了零件的整体重量，降低转动过程中的惯量，适配中低速、中等载荷的传动工况。

　　设计这类齿轮的时候，首先要根据传动系统的额定传递功率、输入转速、目标传动比确定模数与齿数，模数选值过小会导致齿根弯曲强度不足，重载下容易出现断齿问题，模数过大则会让齿轮整体尺寸冗余，增加传动系统的整体体积与重量。齿宽的确定需要匹配啮合齿轮的齿宽尺寸，通常小齿轮齿宽会比大齿轮宽5到10毫米，避免装配时的轴向错位导致啮合接触面积不足，加剧齿面磨损。齿向公差、齿形公差需要根据传动精度等级选定，常规通用机械传动选8级精度即可满足使用需求，如果是机床主轴箱这类对传动平稳性要求高的场景，则需要提升到7级精度，同时控制齿面粗糙度，减少传动过程中的噪音与振动。

　　从安装边界来看，这款齿轮的内孔直径需要与配合的传动轴轴径保持过渡配合公差，装配时通常采用热装或者压力机压装的方式，避免装配间隙过大导致传动过程中出现冲击。齿轮的齿顶圆直径是安装时的重要边界尺寸，设计传动箱内腔时需要预留足够的径向间隙，避免齿顶与箱体内壁发生刮碰；齿轮的轴向厚度尺寸决定了轴上安装位的轴向长度，装配时需要通过轴肩或者轴用挡圈实现轴向定位，防止齿轮工作过程中发生轴向窜动，导致啮合错位。实际应用中，这类直齿圆柱齿轮不存在轴向力，支撑轴的轴承选型不需要考虑额外轴向载荷，能简化支撑结构的设计，降低整体制造成本，这也是直齿轮在平行轴传动中被大量应用的核心原因。

　　在工况适配性上，这款齿轮适合在环境清洁、润滑条件良好的闭式传动箱内使用，采用油浴润滑或者飞溅润滑的方式，能在齿面形成稳定的油膜，减少齿面接触疲劳磨损，延长零件使用寿命。如果是开式传动场景使用，则需要对齿面做淬火处理提升表面硬度，应对粉尘、杂质带来的磨粒磨损问题。日常维护中只需要定期检查齿面的磨损情况、啮合间隙是否在合理范围内，不需要复杂的维护操作，整体可靠性高，互换性强，是机械传动领域不可或缺的基础传动零件。建模过程中需要严格控制渐开线齿廓的生成精度，齿根过渡曲线要平滑，避免建模时出现尖角、碎面等问题，保障后续工程图生成、数控加工编程、有限元强度分析等环节的模型可用性，齿根圆角的尺寸要符合强度设计要求，不能为了建模方便随意简化，否则会导致后续强度计算结果出现偏差，无法准确评估齿轮的实际承载能力。
