CA6140机床钻孔转方孔加工转换眼配件

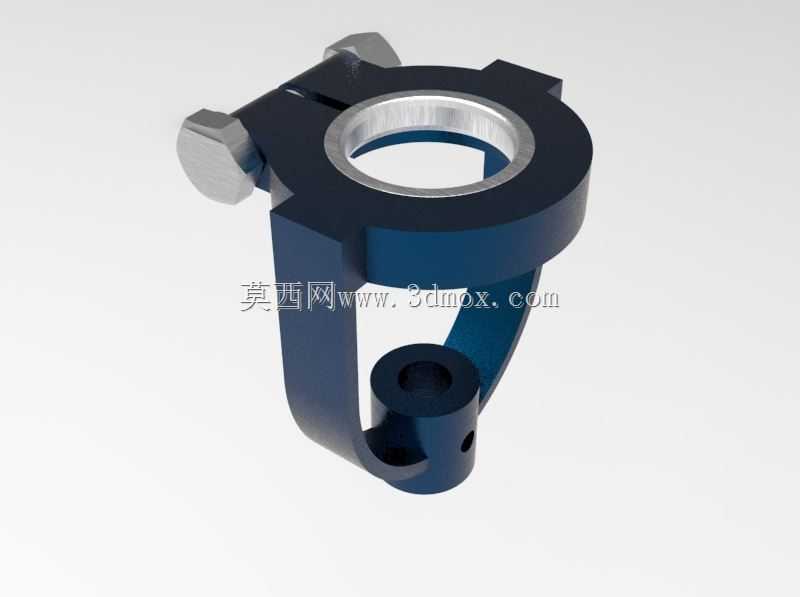

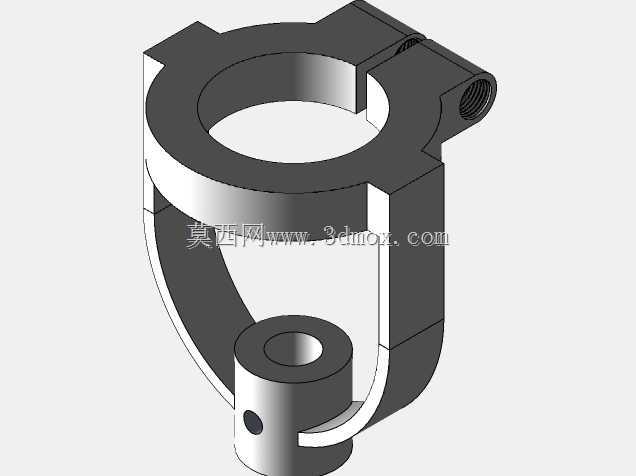

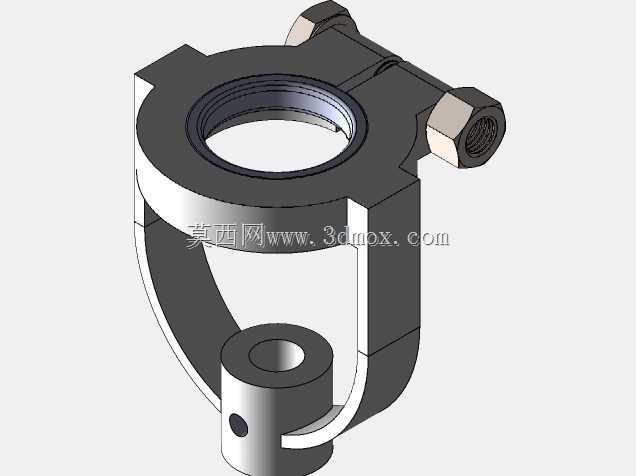

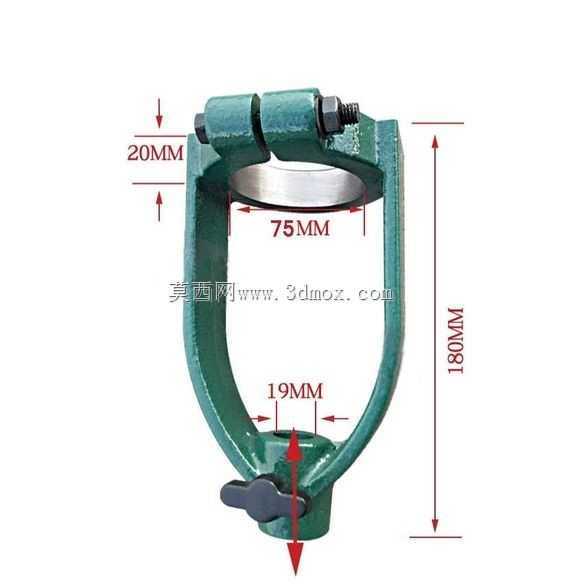

　　在普通车床的孔加工工序里，经常会遇到需要在回转类工件上加工方形榫槽、方孔的需求，常规钻孔只能完成圆孔加工，要实现方孔加工要么更换专用设备，要么配套对应的转换工装，这款配件就是适配CA6140普通车床，实现钻孔工位到方形Tenon榫槽加工转换的核心连接构件。从结构设计来看，整体采用叉形抱箍式主体结构，上端的开口抱箍结构用于和车床的刀架或者主轴输出端连接固定，抱箍开口处配套锁紧螺栓，拧紧后可以牢牢抱紧安装轴，避免加工过程中出现松动移位，抱箍的有效夹持内径为75mm，上端锁紧部位的厚度为20mm，这个尺寸刚好匹配CA6140车床对应安装位的轴径尺寸，不需要额外加装轴套就能直接装配。主体向下延伸的叉形架形成稳定的支撑框架，

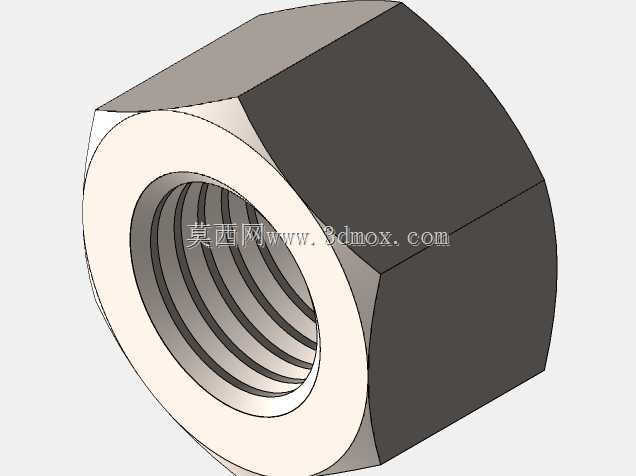

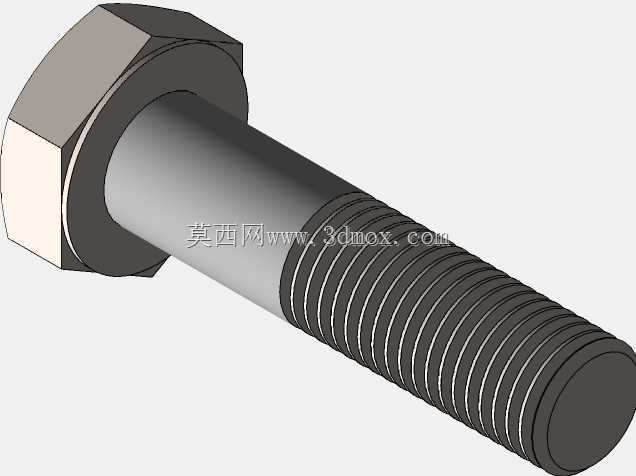

　　整体总高度控制在180mm，这个高度是经过安装边界校核的，装配后不会和车床的中拖板、刀架其他工位产生运动干涉，也不会超出车床的最大加工行程范围。下端的安装座用于固定方孔加工的刀具组件，安装座的连接部位宽度为19mm，配套的蝶形锁紧手柄可以快速装拆刀具，不需要额外使用扳手就能完成刀具的更换与锁紧，在小批量多品种的加工场景下，能有效减少换刀辅助时间。设计过程中重点考虑了加工过程中的受力情况，叉形架的截面厚度经过受力仿真校核，在方孔冲削或者旋削加工产生的径向切削力作用下，不会出现结构变形，保证加工出来的方孔位置精度、形位公差符合工艺要求。抱箍的锁紧螺栓采用标准六角头螺栓，通用性强，后期维护更换不需要定制非标件。

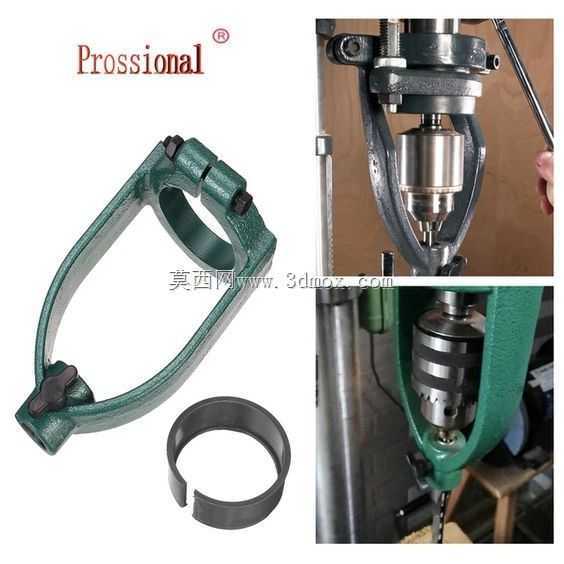

　　下端的刀具安装位同轴度和上端抱箍的安装基准保持严格的同轴度公差，装配后刀具的回转中心和车床主轴中心重合，避免出现偏心导致的加工孔位偏移、刀具崩损的问题。实际应用场景中，这款配件主要用于车床的附加方孔加工工序，不需要对车床本身进行结构改造，直接装夹在对应位置就能完成圆孔到方孔的加工转换，适合维修车间、小型机加工企业的小批量方孔类零件加工，比如加工紧固件的方榫、传动件的方孔连接位等工序，相比专用的方孔加工设备，投入成本更低，装拆调整灵活，能充分挖掘现有普通车床的加工能力，拓展设备的加工范围。结构上没有复杂的异形曲面，加工制造难度低，主体采用铸铁材质铸造后经时效处理再机加工，能保证长期使用的结构稳定性，锁紧部位和刀具安装位都做了局部加厚处理，抵抗切削振动的能力更强，加工过程中不会因为振动产生振纹，提升方孔的表面加工质量。
