适配TormachPCNC机床的5英寸机虎钳设计

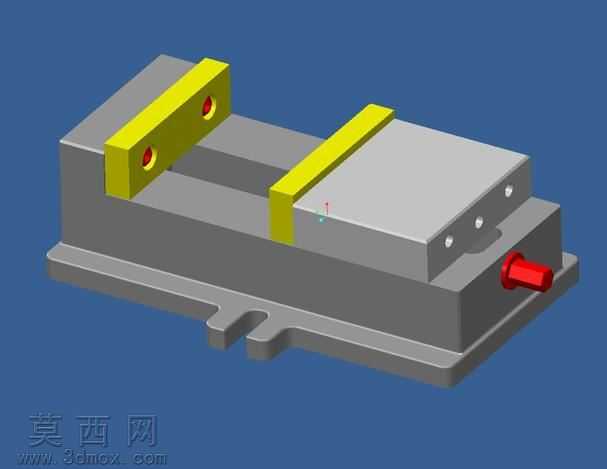

本次设计的机虎钳为适配Tormach PCNC系列机床打造的5英寸宽下巴虎钳，整体采用三维参数化建模方式完成，建模过程中严格遵循实际工装夹具的加工装配逻辑，对每一处结构尺寸做了精准的公差预留。模型渲染阶段采用哑光金属材质模拟铸铁钳身的厚重质感，活动钳口与固定钳口的夹持块使用亮黄色金属漆材质区分，既还原了实际工装的表面处理工艺，也让模型的结构层次更加清晰直观，旋转手柄部分做了金属光泽的高光处理，还原操作部件的金属加工质感。结构设计上，这款虎钳采用整体式下沉导轨结构，钳身底部设置了定位凸台与安装卡槽，可直接与机床工作台的T型槽完成快速定位，避免装夹过程中出现偏移；固定钳身与活动钳身的配合面做了加长导轨设计，大幅提升夹持过程中的结构刚性，减少重载夹持时的钳口上翘问题；夹持块采用可拆卸式设计，预留了沉头安装孔位，可根据加工需求更换不同齿形、不同材质的钳口垫片，适配不同材质工件的装夹需求；传动部分采用丝杠进给结构，端部的旋转手柄做了防滑滚花结构的细节还原，丝杠与活动钳身的连接位置预留了间隙调整结构，可长期使用后消除传动间隙，保证夹持精度。设计思路上，这款虎钳优先考虑机床加工场景下的实用性与耐用性，5英寸的钳口宽度可覆盖绝大多数常规机加工零件的装夹需求，宽下巴的结构设计让钳口的支撑范围更大，装夹异形工件时可获得更稳定的支撑力，整体结构没有冗余设计，所有边角都做了工艺倒角处理，既符合实际铸件的生产工艺要求，也避免使用过程中出现尖锐边角的安全隐患。建模过程中对所有装配部件都做了干涉检查，确保丝杠进给、钳口滑动的全行程都没有结构冲突，各部件的连接孔位、安装尺寸都完全匹配实际机床的装夹标准，可直接用于生产加工的参考，也可作为机床配套工装的数字化模拟样本，用于加工前的装夹路径模拟，提前规避装夹干涉问题。
