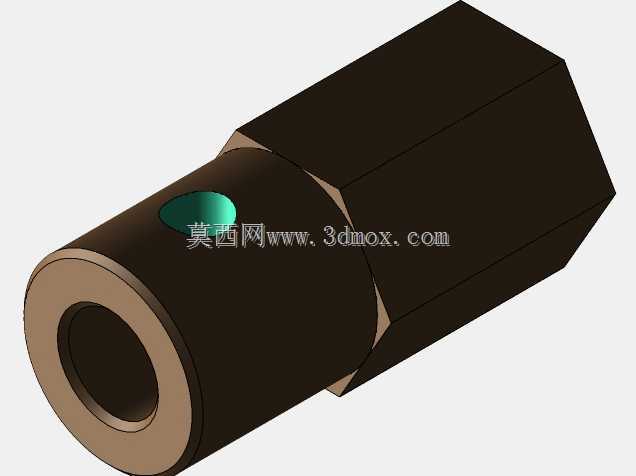

3至4mm规格复式微型直流电机联轴结构

这款微型联轴结构主要适配3mm至4mm轴径的微型直流电机，在精密小型传动场景中承担轴系对接、扭矩传递的核心作用，常见于微型精密仪器、小型航模传动系统、桌面级精密执行机构、便携式小型电动工具、微型医疗辅助器械这类对安装空间、传动同轴度有严苛要求的应用场景，能够在极小的安装空间内完成电机输出轴与从动负载轴的刚性对接，抵消微小的轴系安装偏差，保障动力传递过程的稳定性。从实际用途来看，该结构解决了微型直流电机输出轴与不同轴径负载件的对接难题，避免了轴系硬连接带来的别劲、磨损加剧问题，同时能够传递额定范围内的静态与动态扭矩，保障微小型传动链路的动力传输效率，减少动力损耗。在功能特性上，该联轴结构采用一端内孔适配电机输出轴、另一端对接负载轴的复式对接设计，主体采用六角柱身加圆柱对接端的外形结构，六角段可方便安装时使用工具夹持紧固，避免安装过程中轴体跟转损伤电机轴承；圆柱对接端的内孔与轴件采用精密间隙配合，侧面设置的顶丝固定孔可通过紧定螺钉完成轴件的锁紧固定，无需额外复杂的安装工装即可完成装配，连接后轴系同轴度偏差控制在极小范围内，适配高转速微型电机的传动需求，不会因连接偏差带来额外的振动与噪音。从设计思路来看，该结构充分考虑了微型传动场景的空间限制，整体外形紧凑无多余突出结构，所有棱角做了适配装配的工艺处理，既保证了结构本身的刚性，能够承受微电机输出的额定扭矩，又尽可能压缩了自身的体积与重量，不会给微型传动系统带来额外的负载负担；顶丝孔的位置设置在圆柱段靠近六角结构的位置，既保证了锁紧时对轴件的压紧力足够，又不会因为顶丝突出影响外围结构的安装布局。在外形尺寸与安装边界上，该结构整体轴向长度适配微型电机的端部安装空间，最大外径不超过微型电机的机身外径，不会超出电机本身的安装轮廓，六角段的对边尺寸适配标准小型紧固工具的操作空间，安装时无需为工具操作预留过大的外围空间；两端内孔的深度经过匹配设计，既能够保证轴件插入后有足够的接触长度传递扭矩，又不会因为孔深过大导致轴件顶死、影响电机轴的正常转动，安装后整体结构与电机端部贴合紧密，不会出现轴向窜动的问题，能够在狭小的设备内腔中完成装配，适配各类紧凑布局的微型传动设备设计需求。
